Komplexný sprievodca inštaláciou LED panelových svetiel

LED panelové svietidlo predstavuje moderné riešenie osvetlenia, ktoré kombinuje inovatívnu technológiu s praktickým dizajnom na účinné osvetlenie rezidenčných, komerčných a priemyselných priestorov. Toto ploché osvetľovacie zariadenie využíva ako hlavný zdroj svetla svetelne emitujúce diódy (LED), čím zabezpečuje rovnomerné osvetlenie po celej svojej ploche. LED panelové svietidlo má tenký profil s hrúbkou zvyčajne od 9 do 15 milimetrov, čo ho robí ideálnou náhradou tradičných fluorescenčných stropných svietidiel.

Montáž LED panelového svetla nemusí byť náročná. V tomto článku vám ukážeme, ako zmeniť svetlo na paneli LED v niekoľkých krokoch. Po zhliadnutí videa alebo prečítaní našich pokynov budete presne vedieť, ako zapojiť LED panelové svetlo v niekoľkých krokoch.

Prečo zvoliť LED panelové svetlo?

LED panelové svetlo je druh vysoko kvalitných vnútorných osvetľovacích žiaroviek, ktoré má nielen dobrý osvetľovací efekt, ale je tiež veľmi krásne a vhodné na vnútorné osvetlenie rôznych miest. Vďaka ich účinnosti, prispôsobivosti a vizuálnej príťažlivosti sa LED panelové svetlá objavili ako flexibilná možnosť osvetlenia pre celý rad prostredí. Inovácia na LED panelové svetlo transformuje vaše prostredie jasnejším a efektívnejším osvetlením.

LED panelové svetlo je drahým typom vnútorného osvetlenia, ktoré na vytvorenie konzistentného plošného jasného efektu prechádza svetlovodnou doskou s vysokou priepustnosťou. LED panel je svietidlo aj svetelný zdroj v jednom. Svetlá LED panela LED prevyšujú tradičné osvetlenie mnohými spôsobmi, ponúkajúc množstvo výhod.

Kľúčové výhody LED panelových svetiel

• Vysoká energetická účinnosť: V porovnaní s fluorescenčnými svietidlami využíva LED panelové svetlo až o 85% menej energie. Svetlá panelov LED ponúkajú vyššiu energetickú účinnosť, čo vedie k výrazným úsporám na účtoch za elektrinu a znižovaniu nákladov na údržbu.
• Dlhá životnosť: LED svetlo má potenciálnu životnosť minimálne 50 000 hodín. Ak sa LED panelové svetlo používa 12 hodín denne, malo by vydržať 11 rokov. Počas svojej životnosti LED panely spotrebujú menej energie a vyžadujú menej náhradného tovaru, čo znižuje náklady na balenie, dopravu a údržbu. Kvalitné LED panely vydržia viac ako 50 000 hodín prevádzky, čo zodpovedá viac ako 10 rokom používania.
• Rovnomerné osvetlenie: LED panely vyžarujú rozptýlené svetlo pod uhlom 100 - 150° z veľkej plochy. Miestnosť teda osvetlia rovnomernejšie s minimom ostrých tieňov. Môžete ich použiť v kanceláriách, učebniach, kuchyniach a maloobchodných priestoroch pre jednotné svetlo bez oslnivých osvetlení.
• Estetika a dizajn: Prisadené LED panely sú nenápadné, tenké (hrúbka iba niekoľko cm) a nepôsobia rušivo. Sú ideálne do miestností, ktoré využívate počas dňa na rôzne účely, vďaka možnosti nastavenia farby svetla.
• Efektívny tepelný manažment: LED panel má oproti LED žiarovke väčšiu plochu a vďaka tomu lepší odvod tepla. Tepelný manažment sa týka skutočnosti, že vaše svietidlá už nemajú vplyv na všeobecnú teplotu priestoru.

Kvalita osvetlenia zvyšuje viditeľnosť a farebné podávanie, čo robí priestory atraktívnejšími a umožňuje presné vnímanie materiálov, výrobkov a povrchov. Majitelia podnikov si cení, že LED panelové svietidlo vytvára profesionálne prostredie, ktoré pozitívne ovplyvňuje dojem zákazníkov aj produktivitu zamestnancov.

Kľúčové komponenty LED panelových svetiel

Základné komponenty zahŕňajú rámový kôrpus, LED čipy namontované na hliníkovej obvodovej doske, vodič svetla, ktorý rovnomerne rozdeľuje svetlo, difúzny panel, ktorý zmierňuje výstupné svetlo, a riadiaci zdroj (driver), ktorý reguluje elektrický prúd. Kľúčové komponenty svetla panela zahŕňajú vodiacu dosku svetla, difúznu dosku, svetelný zdroj LED, reflexný papier, rám a napájanie.

Detailný pohľad na komponenty

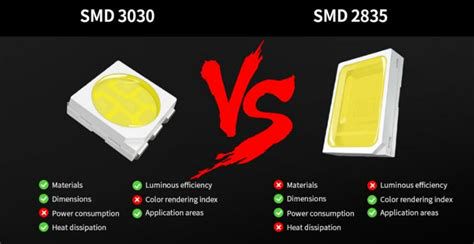

• LED svetelný zdroj: Je dôležitou súčasťou LED panelového svetla. Na trhu sú bežné modely ako SMD3528, SMD5630, SMD3014, SMD2835 a SMD4014. Rôzne modely majú odlišnú výkonnosť a cenové rozdiely.
• Svetlovodná doska (LGP): Táto doska je podobná CPU v počítači, ktorá dokáže rovnomerne rozptýliť svetlo v celom paneli, čo je kľúčovým bodom riadenia kvality LED panela. Svetlovodná doska je nevyhnutná pre bočné-vyžarujúce panelové svetlá; vedie svetlo cez svetlo-prenášajúcu dosku tak, že ho láme z rovnobežnej do kolmej polohy. Dlhodobé používanie môže spôsobiť, že PS a MAS materiály zožltnú. Svetlovodné dosky z PMMA sa v podstate používajú, ak požadujete 5-ročnú záruku alebo vyššiu svetelnú účinnosť.
• Difúzna doska: Je vyrobená hlavne z akrylového materiálu, ktorý má dobrú priepustnosť svetla a môže rovnomerne odvádzať zdroj svetla. Okrem rovnomernej distribúcie svetla zo svetlovodnej platne možno dosku difúzora použiť aj na rozmazanie bodov. Medzi primárne používané materiály patrí akryl, PS (polystyrénový plast), PP (polypropylénový plast), PC (polykarbonátový plast) atď.
• Reflexná fólia: Funkciou reflexného papiera je odrážať periférne svetlo na zadnej strane vodiacej dosky svetla, aby sa zlepšila účinnosť svetla. Svetlo je nasmerované na zadnú časť svetla panelu odrazom cez reflexný papier. Reflexná fólia na bočných-vyžarovacích paneloch sa zvyčajne skladá z PE materiálu.
• Rám a zadný kryt: Rámy a zadné kryty svetiel panela sú väčšinou hliníkové. Pevný rám zvyšuje životnosť panelového svietidla a je kľúčovým komponentom. Rám je vyrobený z rôznych materiálov, z ktorých každý má jedinečnú schopnosť odvádzať teplo. Existujú dva typy hliníkových rámov: spojovacie rámy a zváracie rámy, pričom zvárací rám je drahší a pevnejší. Rámy zliatiny hliníkovej zliatiny, najmä A6063, ponúkajú vysokú pevnosť a odolávajú korózii, vďaka čomu sú ideálne pre povrchovú aj zapustenú montáž.
• Napájanie (Driver): Napájanie jednotky má napájanie konštantného prúdu a napätia. Druhý typ má lepšiu kvalitu, ale vyššiu cenu. Ovládač LED určuje účinník LED svetiel. Stratégiu izolácie zvyčajne používajú špičkové ovládače osvetlenia panelov LED.

Porovnanie materiálov difúznej dosky

Výrobcovia sa líšia hrúbkou dosky difúzora; štandardné možnosti sa pohybujú od 0,8 mm do 1,2 mm a sú drahšie.

Typy LED panelových svetiel

Metódy inštalácie a typy svetiel panela sú rôzne. Rôzne typy svetiel panela sú vhodné pre rôzne metódy inštalácie a používatelia si môžu zvoliť príslušnú metódu inštalácie podľa štýlu panelových svetiel, ktoré kupujú.

Podľa spôsobu inštalácie

Podľa štýlu svetiel panela je možné rozdeliť na svetlá s plochým panelom, svetlá vloženého panela, svetlá stropného panela, svetlá visiaceho panela, kruhové panelové svetlá, kruhové stropné svetlá atď.

• Zapustená (vstavaná) montáž: Tento typ panelového svietidla má najvyšší dopyt na trhu a je najzákladnejšie a najtradičnejšie. Dopĺňa budovu a montuje sa predovšetkým na strop. Je vhodná pre kancelárie, obchody, kuchyne a kúpeľne, školy a maloobchodné prostredie, funguje najlepšie pre nízke stropy. Zapustená montáž dáva vášmu priestoru elegantný, splachovací vzhľad.
• Povrchová (prisadená) montáž: LED panelové svetlo inštalované na povrchu môže byť inštalované na miestach, ako je vrch cementového stropu, kde je ťažké vŕtať otvory. Táto metóda funguje dobre pre väčšinu obytných a komerčných priestorov, umožňuje pripojiť LED panel priamo k stropu alebo stene. Povrchová montáž je ideálna pre priestory, kde chcete čistý, moderný vzhľad bez rezania do stropu.
• Závesná montáž: Táto metóda vám umožní zavesiť LED panelové svetlo zo stropu pomocou reťazcov, tyčí alebo drôtov. Je vhodná pre miestnosti s vysokými stropmi alebo keď chcete vytvoriť dizajnový prvok. Bezpečnostný kábel zabraňuje pádu LED panelu, ak zlyhá hlavná montáž.

Podľa režimu svetelného vyžarovania

LED panely sa dajú rozdeliť na priame (podsvietené) a bočné (okrajovo osvetlené) svetlá panela.

• Podsvietené (Direct-lit) panely: Náklady na panel vyžarujúci pozitívne svetlo sú nižšie ako náklady na bočné svetlo. Má vysokú účinnosť osvetlenia a žiadne riziko zožltnutia. Sú konštruované s vhodným rozstupom diód LED pre optimálny efekt miešania svetla a vysokú svetelnú účinnosť (často presahujúcu 4 000 lm pre rozmery 595x595 mm). Sú hrubšie (zvyčajne >45 mm).
• Bočne-vyžarujúce (Edge-lit) panely: Svetlo bočného luminiscenčného panela je ľahké a tenké (profil <15 mm), ale luminiscencia je ľahko nerovnomerná. Sú vhodnejšie na použitie v luxusných prostrediach a majú vyššiu cenu. Technológia svetelnej vodiacej dosky je tvorená bodkami zarovnanými s umiestnením čipov LED, aby poskytovali konzistentný jas.

Doplnkové typy

• Stmievateľné LED panely: Sú väčšinou kompatibilné so stmievacími LED ovládačmi. Keď je ovládač osvetlenia panelu LED prepnutý na stmievací ovládač, svetlo panela LED sa môže stmievať.
• Vodotesné LED panely: Aby sa vlhkosť nedostala do vnútra tela lampy, často používajú jedinečnú konštrukciu, pridávajú vodotesný gumený krúžok a majú vodotesný výstupný konektor a napájanie. Pre vodotesné LED panelové svetlá sa zvyčajne používajú triedy IP44, IP54, IP65 a IP68. LED panel do kúpeľne alebo do iných vlhkých priestorov by mal mať zvýšené krytie aspoň IP44. Vďaka nemu odolá aj striekajúcej vode a vy budete mať istotu, že ste pre ochranu pred úrazom elektrinou urobili maximum.
• Núdzové LED panely: V prípade výpadku elektriny budú svietiť v konkrétnom priestore minimálne tri hodiny.

Dôležité parametre pri výbere LED panelového svetla

Pri výbere LED panelového svetla je dôležité zvážiť niekoľko kľúčových parametrov, aby ste zaistili, že svietidlo splní vaše potreby.

• Rozmery: K dispozícii je množstvo veľkostí LED panelových svetiel, bežných 600x1200 mm, 300x1200 mm, 600x600 mm, 300x300 mm a 300x600 mm. Napríklad, pre 3 - 8 metrov štvorcových je vhodný panel 300x300 s výkonom približne 10 W.
• Výkon (príkon): Menovitý výkon bežných panelových svetiel na trhu je 60 W, 26W, 19 W, 9 W atď. Väčšina panelových svetiel má výkon nad 8 W, pričom niektoré osvetlenia môžu mať len 3W. Predtým sa výkon svetla určoval podľa wattov. Pri LED to neplatí - hlavným údajom sú lumeny (lm).
• Svetelný tok (Lumeny): Udáva množstvo svetla, ktoré panel vyžaruje, v lumenoch (lm). Čím je projekt energeticky-účinnejší a čím menej žiaroviek je potrebných, tým vyšší je svetelný výkon. Kombinácia príkonu (W) a účinnosti (lm/W) ukazuje, aký úsporný panel je. Vyššia účinnosť znamená viac svetla pri nižšej spotrebe energie.
• Účinník (Power Factor): Svetlá LED využívajú iba 1/10 energie žiarovky a 1/4 energie-úsporných žiaroviek. Ovládač LED určuje účinník LED svetiel. V súčasnosti majú schválené ovládače LED často účinnosť vyššiu ako 85 %. Pre veľký výkon je potreba vysokého účinníka, zvyčajne medzi 0,5-0,65.
• UGR (Unified Glare Rating): UGR je miera oslnenia. UGR (Unified Glare Rating) vyjadruje mieru oslnenia svetlom. Oslnenie môže spôsobiť nevoľnosť, nepohodlie alebo dokonca slepotu, pretože vytvára oslňujúci pocit v zornom poli, ktorému sa ľudské oko nedokáže prispôsobiť. Jednou z hlavných príčin optickej únavy je oslnenie.
• Teplota farby: Svetlá farba panelovej lampy je veľmi dôležitá a existujú dva bežné typy žltého (teplého) a bieleho (studeného) svetla. Pri výbere žltých svetiel panela buďte opatrní, aby ste sa nenavrhli na červenú; pri výbere svetiel bieleho panela neotáčajte modro alebo zelené, inak to spôsobí poškodenie videnia. Celá lampa by mala žiariť rovnomerne, bez tmavých oblastí.
• Krytie IP: Určuje ochranu proti vniknutiu prachu a vody.
• CRI (index podania farieb): Hodnota CRI/Ra udáva, ako verne svetlo zobrazuje farby. CRI (Color Rendering Index) určuje vernosť podania farieb.
• Flicker free: Flicker free označuje panely bez blikania. Chráni zrak pred únavou a predchádza bolestiam hlavy.

Príprava na inštaláciu LED panelového svetla

Inštalácia LED panelového svetla sa môže zdať náročná úloha, najmä ak nie ste obzvlášť zruční s elektrikárskou prácou. So správnym vedením a trochou trpezlivosti však môžete úspešne nainštalovať LED panelové svetlo vo vašej domácnosti alebo kancelárii. Pred začatím inštalácie je dôležité mať pripravené všetky nástroje a materiály.

Bezpečnosť predovšetkým

Bezpečnosť by mala byť vždy vašou najvyššou prioritou pri práci s elektrinou. Manipulácia s elektrickým prúdom môže byť nebezpečná, s napätím 230V by mala manipulovať len osoba k tomu oprávnená, teda s platnou vyhláškou č. 508/2009 Z. z. Ak si nie ste istí v akomkoľvek kroku, najmite si licencovaného elektrikára. Pri inštalácii LED panelového svetla. Vyskytuje sa veľa bezpečnostných incidentov, pretože ľudia prehliadajú základné opatrenia. Ak pracujete na živom okruhu, riskujete elektrický prúd. Vlhké podmienky robia elektrickú prácu ešte nebezpečnejšou. Musíte tiež postupovať podľa vnútroštátnych elektrických kódov, aby ste zaistili, že inštalácia svetla LED panela spĺňa bezpečnostné normy.

• Vypnite napájanie: Pred začatím akýchkoľvek elektrických prác musíte vždy vypnúť energiu. Tento krok zabraňuje riziku elektrickej energie, ktoré sa môže stať, ak sa dotknete živých drôtov. Prejdite do ističa alebo poistkovej skrinky a vypnite napájanie do oblasti inštalácie. Nikdy sa nespoliehajte na spínač steny sám. Použite tester napätia na potvrdenie, že do vodičov nepreteká elektrina. Vypnutie energie eliminuje riziko elektrického šoku. Pred začiatkom vždy vypnite napájanie na ističi. Použite tester napätia na potvrdenie, že do vodičov nepreteká elektrina.
• Ochranné vybavenie: Nosenie správneho ochranného zariadenia vás chráni pred zranením. Mali by ste použiť rukavice na ochranu rúk pred ostrými hranami a elektrickým kontaktom. Bezpečnostné okuliare udržiavajú z vašich očí prach a zvyšky. Vždy vyberte nástroje určené pre elektrické práce, pretože tieto majú izolované rukoväte a spĺňajú bezpečnostné normy. Osobné ochranné vybavenie nie je voliteľné.

Kontrola a príprava pracovného priestoru

Dobre pripravený pracovný priestor robí inštaláciu plynulejšou a bezpečnejšou. Väčšina majiteľov trávi asi 10 až 15 minút prípravou. Správna kontrola a príprava stanovili základ pre bezpečnú a úspešnú inštaláciu LED panelového svetla. Pred začatím inštalácie musíte pripraviť svoj pracovný priestor. Tento krok zaisťuje bezpečnosť a efektívnosť.

• Zhromaždite nástroje: Potrebujete správne nástroje na namontovanie LED panelového svetla bezpečne a efektívne. Zhromaždite základné nástroje, ako je úroveň, tester napätia a súprava skrutkovača pred spustením vašej inštalácie. Použitie správneho zariadenia zaisťuje bezpečnú inštaláciu a znižuje riziko chýb. Budete potrebovať skrutkovač (plochý - hlavový aj krížový, pre každý prípad), odstraňovače izolácie z drôtov, elektrickú pásku, tester napätia a samozrejme aj samotné osvetlenie LED panelu. Pred začatím vždy zdvojnásobte kontrolu. Poškodené nástroje alebo rozpadnuté káble zvyšujú riziko zranenia. Pred použitím skontrolujte všetko vybavenie.
• Skontrolujte oblasť: Skontrolujte inštalačnú oblasť, či neobsahuje vlhkosť, neporiadok alebo poškodenie. Uistite sa, že oblasť je suchá a bez neporiadku. Mali by ste tiež skontrolovať, či vaše LED panelové svetlo spĺňa bezpečnostné normy, ako je UL 1598, pre elektrickú bezpečnosť a Ul263 alebo ASTM E119 pre požiarny odpor.
• Výber materiálov: Výber správnych materiálov pre vašu montážnu metódu je rozhodujúci. Každá metóda - povrch - namontovaná alebo stropný strop - vyžaduje konkrétne materiály pre pevnosť, trvanlivosť a bezpečnosť. Keď vyberiete materiály, zvážte životné prostredie a využitie. Napríklad vysoké - dopravné komerčné priestory majú úžitok zo silnejších rámov a rozbitia - odolné difúzory. Domáce zariadenia často uprednostňujú estetiku a energetickú účinnosť.

Spôsoby inštalácie LED panelových svetiel

Metódy inštalácie svetiel panela sú rôzne. Môžete si zvoliť príslušnú metódu inštalácie podľa štýlu panelových svetiel, ktoré kupujete. Montáž LED panelového svetla zahŕňa výber správnej metódy, prípravu vašich nástrojov a sledovanie každého kroku s opatrnosťou. Vyberte správnu metódu montáže na základe typu stropu a požadovaného vzhľadu.

1. Zapustená (vstavaná) montáž

Zapustená montáž dáva vášmu priestoru elegantný, splachovací vzhľad. Táto metóda funguje najlepšie pre nízke stropy a je bežná v kanceláriách, školách a maloobchodnom prostredí. Kancelárie, obchody, kuchyne, toalety atď. často používajú túto inštalačnú techniku a je to najpoužívanejšia technika inštalácie. V podhľade môžete nahradiť stropnú dosku alebo vstavané žiarivkové svietidlo 1 na 1 za LED panel. Bežnou vloženou inštalačnou metódou je odstránenie kusu stropu a následná inštalácia napájacieho pohonu a spon na svetelnú pružinu.

1. Odstráňte zvýraznené upevňovacie prvky zo štyroch rohov panelu.
2. Po umiestnení pružín zaistite štyri upevňovacie prvky.
3. Vytvorte štvorcový otvor o 10 milimetrov menší ako LED panel v strope.
4. Pripojte LED ovládač k zdroju striedavého prúdu.
5. Vyvýšené pružiny panelu by mali byť zatlačené do dutiny stropu.
6. Odstráňte ochrannú fóliu z panelu a vyberte ju z obalu a vrecka.
7. Zdvihnite montážnu sponu od okraja panelu.
8. Otočte hrot montážnej spony.
9. Vložte panel do stropnej mriežky.
10. Uistite sa, že svorky sú bezpečne pripevnené k T-BAR (hlavný/priečny T-kus).
11. Zložte veko hnacej skrinky.
12. Nárazový otvor nechajte otvorený.
13. Umiestnite vodič do skrinky s ovládačom.
14. Pripojte ovládač LED pre nestmievateľný panel k elektrickej sieti striedavého prúdu.
15. Pripojte ovládač LED pre 0-10V stmievateľný panel k elektrickej sieti so striedavým prúdom a 0-10V stmievací kábel.
16. Namontujte späť kryt motora.
17. Umiestnite ovládač na zadnú stranu panelu. Odstráňte mriežkovú dosku zo stropu.
18. Zasuňte LED panel do matrice stropu.
19. Otočte panel tak, aby ľahko zapadol do stropnej mriežky.
20. Umiestnite LED panel tak, aby bol rovnobežný so stropnou mriežkou.
21. Skontrolujte, či je panel umiestnený rovnako v rámci stropnej mriežky T-tyče.
22. Zložte stropnú dosku vedľa LED pásu.
23. Pripojte ovládač LED k zdroju striedavého prúdu.

2. Povrchová (prisadená) montáž

Povrchová montáž funguje dobre pre väčšinu obytných a komerčných priestorov, umožňuje pripojiť LED panel priamo k stropu alebo stene. Prisadené LED panely s montážou na povrch nahradia takmer akékoľvek svietidlá na povrch. Súprava stropného rámu osvetlenia panela LED umožňuje namontovať LED panel na rovnú plochu, ako k stropu, tak aj k stene. Montážny rám je vysoký 5 cm, čím je dostatok miesta na umiestnenie LED ovládača na vrch LED panelu. Na pripevnenie zarovnajte panel s vyvŕtanými otvormi a na zaistenie montážnych konzol použite zástrčky a skrutky.

V našom prípade bude v ukážke klasické žiarovkové svietidlo nahradené LED panelom. Použijeme k tomu kovový rámik 600x600mm.

1. Najskôr umiestnime nad strop napájací zdroj pre LED panel.
2. Podľa otvorov v rámiku si vyznačíme miesta kde priskrutkujeme kovové príchytky.
3. Do hmoždiniek priskrutkujeme "L" príchytky. Príchytky sme si vyrobili na tento účel. Použili sme na to v železiarstve zakúpené rovné kovové príchytky s otvormi. Príchytky sme na požadovanom mieste ohli do 90 st.uhla. (Vhodnejšie je však použiť príchytky resp.)
4. Použite vŕtačku na vytvorenie štyroch otvorov v strope v rohoch štvorcového rámu. Veľkosť otvorov by mala zodpovedať veľkosti skrutiek, ktoré boli dodané s LED panelovým osvetlením.
5. Vložte skrutky do otvorov a priskrutkujte montážnu konzolu k stropu.
6. Pripojte vodiče k elektrickému káblu. Otočením matíc vodičov zaistite pripojenia.
7. Pripevnite LED panelové svetlo k montážnemu držiaku zasunutím štyroch rohov panelového svetla do držiakov na montážnom držiaku. Keď je panelové svetlo zaistené na mieste, môžete rám nasadiť späť na panelové svetlo.
8. Následne spojíme zdroj konektora s konektorom panelu.
9. Potom už len nasadíme rámik s panelom a zaistíme ho vhodnými samoreznymi skrutkami.

Jedná sa o alternatívne riešenie pre kutilov, vyžadujúce si isté zručnosti. Menej náročne riešenie je umiestniť LED panel do iného, masívnejšieho rámika, ktorý sa pripevňuje na strop priamo. Panel sa doňho vkladá až po jeho pripevnení na strop. Rámik nájdete v našom eshope.

3. Závesná montáž

Zavesená montáž vám umožní zavesiť LED panelové svetlo zo stropu pomocou reťazcov, tyčí alebo drôtov. Táto metóda funguje dobre v miestnostiach s vysokými stropmi alebo keď chcete vytvoriť dizajnový prvok. Pre panely 60x60cm aj 30x120cm je možné ich umiestniť pomocou závesnej sady, ktorá pozostáva z káblov na zavesenie na strop. Vďaka tomu môžete veľmi flexibilne určiť ideálnu výšku LED panelu. Obrazovka LED by mala byť vodorovne zarovnaná nastavením dvoch závesných káblov, ktoré možno pripevniť k stropu skrutkou.

1. Zaistite upevnenie závesnej plochy k stropu zasunutím napájacích zástrčiek do stropu.
2. Odstráňte zvýraznené upevňovacie prvky zo štyroch rohov panelu.
3. Priskrutkujte upevnenie podporného panelu LED panelu na miesto.
4. Pripevnite závesný kábel LED Panela pomocou skrutiek.
5. Upravte dĺžku závesného kábla na požadovanú hodnotu.
6. Priskrutkujte upevnenie stropu na závesný drôt.
7. Všimnite si navrhované rozstupy pre stropné upevnenie.
8. Panel pripevnite k stropu a na poslednú chvíľu vykonajte potrebné zmeny výšky a uhla.

Kroky inštalácie LED panelového svetla

Montáž LED panelového svetla zahŕňa výber správnej metódy, prípravu vašich nástrojov a sledovanie každého kroku s opatrnosťou. Mnoho amerických domácností teraz používa osvetlenie LED, pričom použitie v posledných rokoch stúpa takmer na polovicu. Svoje rozloženie musíte naplánovať, správne pripojiť zapojenie a zaistiť príslušenstvo, aby ste sa vyhli bežným chybám, ako sú voľné pripojenia alebo ochabnuté panely. Potrebujete správne nástroje na namontovanie LED panelového svetla bezpečne a efektívne. Použitie správneho zariadenia zaisťuje bezpečnú inštaláciu a znižuje riziko chýb.

Prípravné kroky

1. Zmerajte priestor: Prvým krokom pri inštalácii LED panelového svetla do stropu je zmeranie priestoru, kam ho chcete nainštalovať. Uistite sa, že rozmery sú presné a označte stred priestoru fixkou.
2. Pripravte svetlo: Ďalej pripravte LED panel na inštaláciu. Odstráňte rám panelu a pripojte vodiče k elektrickému káblu. Otočením matíc vodičov zaistite pripojenia. Otvorte spojovaciu skrinku svetla na paneli LED.

Inštalácia a pripojenie

1. Odstráňte staré svietidlo (ak je relevantné): Ak vymieňate existujúce svietidlo, musíte ho najskôr odstrániť. Začnite odskrutkovaním krytu alebo tienidla svietidla. Potom pomocou skrutkovača odstráňte skrutky, ktoré držia zariadenie na strope alebo stene. Jemne potiahnite zariadenie nadol, pričom dávajte pozor, aby ste nepoškodili káble. Keď sa uchytenie uvoľní, môžete odpojiť káble.
2. Pripravte montážnu plochu: Ak montujete svetlo na strop, uistite sa, že je miesto čisté a bez nečistôt. V prípade potreby použite vodováhu, aby ste sa uistili, že povrch je rovný.
3. Pripojte kabeláž: Správne zapojenie je rozhodujúce pre bezpečnosť a výkon. Predtým, ako vytvoríte akékoľvek pripojenia, vždy vypnite napájanie na ističi. LED panelové svetlá majú zvyčajne tri vodiče: živý (zvyčajne hnedý alebo červený), neutrálny (zvyčajne modrý) a uzemňovací (zvyčajne zelený a žltý). V strope alebo stene by ste mali mať aj zodpovedajúce káble. Pomocou odstraňovačov drôtov odkryte asi pol palca koncov drôtov. Pripojte čierny vodič z LED panela k čiernemu (horúcemu) vodiču v strope. Drôty spolu pevne otočte a prelepte elektrickou páskou. Zemniaci vodič je dôležitý pre bezpečnosť. Pripojte zelený alebo obnažený medený vodič od svetla na paneli LED k uzemňovaciemu vodiču v strope. Na spojenie vodičov použite káblové konektory. Uistite sa, že spoje sú pevné a bezpečné.
4. Namontujte LED panel: S pripojenými vodičmi je čas namontovať LED panelové svetlo. Opatrne zdvihnite svetlo na montážny povrch a zarovnajte ho s montážnymi konzolami alebo otvormi. Ak používate skrutky, vložte ich cez otvory vo svetle a do montážnej plochy. Aby ste zabránili ochabnutiu alebo náhodným pádom, musíte bezpečne pripevniť svetlo LED panela LED. Vyberte metódu, ktorá zodpovedá vášmu typu stropu a potrebami inštalácie.

Testovanie a údržba

1. Zapnite napájanie a otestujte: Po montáži LED panelového svetla je dôležité otestovať ho pred úplným dokončením inštalácie. Vráťte sa na panel ističa a prepnite istič späť do polohy "zapnuté". Otestujte svetlo, aby ste sa uistili, že funguje správne. Ak sa kontrolka nerozsvieti, dvakrát skontrolujte zapojenie káblov, aby ste sa uistili, že sú správne. Testovanie svetla LED panela po inštalácii zaisťuje bezpečnosť a výkon. Chcete chytiť akékoľvek problémy skôr, ako sa stanú väčšími problémami.
2. Vykonajte konečné kontroly: Skontrolujte fyzické poškodenie panela, ako sú škrabance alebo praskliny. Posúdiť celkovú výstavbu. Preskúmajte čipy LED. Overte kvalitu bývania. Skontrolujte správne označovanie a certifikáciu. Aby ste potvrdili bezpečnú a úspešnú inštaláciu, musíte vykonať konečné kontroly.

Riešenie bežných problémov

Aj pri starostlivej inštalácii sa môžete stretnúť s niektorými spoločnými problémami. Ak sa po inštalácii vyskytnú problémy s LED panelovým osvetlením, ako je blikanie alebo stmievanie, môžete skontrolovať niekoľko vecí.

• Svetlo nefunguje: Ak tvoj LED panel svetlo nefunguje, diagnostikovať poruchu kontrolou každého čipu LED. Zhromaždite akékoľvek chybné LED diódy na obnovenie kontinuity a na potvrdenie opráv použite tester Dim žiarovky. Ak si všimnete opakované zlyhania, upravte obvod ovládača LED.
• Blikanie: Najprv sa uistite, že je kabeláž správne zapojená. Ak problém nie je v kabeláži, skontrolujte, či je panelové svetlo kompatibilné so stmievačom alebo napájacím zdrojom. Skontrolujte, či nie sú spojenia všetkých drôtov. Voľné drôty často spôsobujú blikanie. Vymeňte všetky chybné komponenty.
• Stmievanie: Ak problém pretrváva, možno budete musieť zavolať profesionálneho elektrikára, ktorý vám pomôže diagnostikovať a opraviť problém.

Tipy pre údržbu

Pravidelne oprášte panel mäkkou handričkou. Skontrolujte pripojenia a montážny hardvér každých pár mesiacov. Okamžite vymeňte poškodené diely. Požiadavky na údržbu sú minimálne - stačí občasné čistenie povrchu, pretože LED panelové svietidlá neobsahujú spotrebné komponenty, ako sú napríklad balasty alebo štartéry, ktoré sa postupne opotrebujú.
