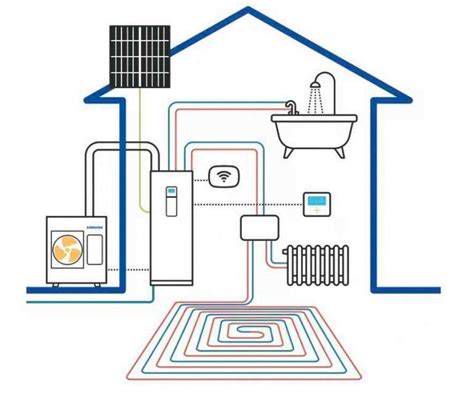

Systém ústredného vykurovania je kolektívny vykurovací systém, ktorý súčasne vykuruje všetky radiátory v dome. Vo väčšine prípadov dodáva aj teplú vodu v samostatnom vykurovacom okruhu.
Niektoré systémy ústredného vykurovania využívajú diaľkové vykurovanie od dodávateľa energie, iné využívajú lokálne vykurovanie. Teplo vznikajúce pri spaľovaní sa buď priamo odovzdáva do výmenníka tepla, ktorý ho využíva na ohrev vykurovacej vody, alebo sa v prípade kondenzačných kotlov dopĺňa kondenzačným teplom vznikajúcich plynov. Obehové čerpadlá sa používajú na cirkuláciu vykurovacej vody v systéme vykurovacieho potrubia a dodávajú teplo do každého radiátora, ktoré sa potom môže regulovať pomocou termostatov umiestnených na radiátoroch.
Význam správneho výberu potrubia pre vykurovací systém
Jednou z najdôležitejších etáp stavby domu je správne vedenie vykurovacieho systému. Výber vhodných rúr k radiátorom a ich prispôsobenie zdroju tepla má kľúčový význam nielen pre efektívnosť celého systému, ale aj ovplyvňuje úsporu energie.
Správne zvolené rúry musia umožniť rovnomerné rozloženie tepla. Ich výber musí brať do úvahy tepelné nároky budovy a dostupné technické podmienky, tak aby inštalácia mohla fungovať bezchybne po mnoho rokov.
Rúry použité pre konkrétnu vykurovaciu inštaláciu ovplyvňujú mnoho dôležitých faktorov fungovania celého systému. Predovšetkým majú vplyv na energetickú efektívnosť celej inštalácie. Jednoznačne má výber rúr tiež vplyv na životnosť inštalácie a každodennú bezpečnosť jej používania.
Nesprávny materiál môže v dôsledku viesť k únikom, korózii, ako aj nadmernému zaťažovaniu čerpadiel, čo následne urýchľuje opotrebenie komponentov. Výber konkrétnych rúr musí zohľadniť druh zdroja tepla, teplotu vykurovacieho média, pracovný tlak a dĺžku a trasu inštalácie. Napríklad, plastové rúry kvôli nízkemu hydraulickému odporu vyžadujú menšiu silu čerpania, čo umožňuje znížiť prevádzkové náklady. Naproti tomu, medené a oceľové rúry sa vyznačujú vysokou trvanlivosťou a výbornou odolnosťou voči vysokej teplote. Dobre navrhnutá inštalácia ovplyvňuje nielen menšie straty tepla, ale vedie tiež k tomu, že v menšom rozsahu vzniká kotlový kameň.
Priemer potrubia a jeho vplyv na vykurovanie
Predtým, než sa zameriame na rozdiely medzi polypropylénovými a kovovými rúrami, je dôležité pochopiť, aký priemer potrubia bude optimálny. Musíte vedieť, že príliš malý priemer môže spôsobovať príliš veľký hydraulický odpor a nerovnomerné vykurovanie, a naopak, príliš veľký zvyšuje objem vody v systéme. Pamätajte tiež, že zvýšenie priemeru rúrok je spojené s vyššími nákladmi.
Na priemer rúry má vplyv viacero faktorov:
- Druh zdroja tepla a jeho výkon: Rôzne vykurovacie systémy, ako je plynový kotol, tepelné čerpadlo alebo elektrické vykurovanie, majú rôzne požiadavky na prietok vody a tlak v inštalácii.
- Vzdialenosť od zdroja tepla k najvzdialenejšiemu prijímaču: Čím je trasa dlhšia, tým väčší priemer rúr by sa mal použiť. Takýmto spôsobom môžete zabezpečiť primeraný prietok vody a vyhnúť sa stratám tlaku. Takéto opatrenie zabezpečí, že vykurovanie v najvzdialenejších miestnostiach bude rovnako efektívne ako pri samotnom kotle.
- Počet radiátorov a ich typ: V systémoch s veľkým počtom radiátorov alebo hliníkových radiátorov s vysokým výkonom, väčší priemer preloží na stabilnú teplotu vody v celej inštalácii a ovplyvňuje efektívne vykurovanie.
- Preferovaná teplota v miestnostiach: Čím je očakávaná vyššia teplota, tým väčší význam má priemer rúrok.
Nesprávny priemer môže viesť nielen k nerovnomernému nahrievaniu radiátorov, ale aj k výskytu nepríjemného hluku, vibrácií a dokonca k vážnym poruchám celej inštalácie. Požadovanú teplotu v miestnostiach je ľahké udržať ventilmi s termostatickým ventilom.
Ako zmerať priemer akejkoľvek hadice
Typy potrubí pre ústredné kúrenie
Na trhu možno nájsť niekoľko typov rúr prispôsobených potrebám ústredného kúrenia. Základné rozdelenie rúr pre kúrenie zahŕňa skupinu produktov oceľových, medených a tých vyrobených z plastov. Cieľový výber musí závisieť od toho, či máme čo dočinenia s klasickými radiátormi alebo tzv. podlahovým kúrením. Dôležitá bude aj samotná teplota, rozpočet a naše osobné preferencie.
Rúry na ústredné kúrenie sú spravidla zabudované do stien samotnej budovy, zriedka sú viditeľné v miestnosti. Rúry môžu byť kovové, najčastejšie oceľové alebo medené, prípadne zo syntetických materiálov. Druh rúry tiež ovplyvňuje pracovný tlak a prípustnú teplotu. Bez pochýb je dôležité vedieť, čím sa dostupné modely od seba líšia.

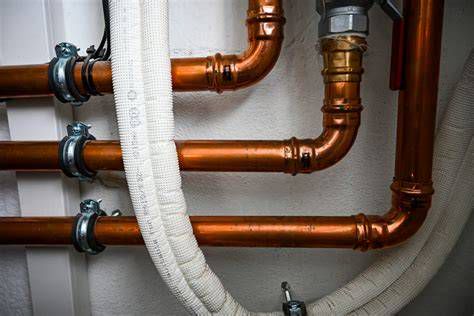

Medené potrubia
Medené rúry sú rozhodne jedným z najpopulárnejších riešení používaných pri plánovaní ústredného kúrenia. Ich veľká popularita vyplýva okrem iného z toho, že sú nesmierne univerzálne v použití, pretože sa hodia prakticky do všetkých populárnych systémov ústredného kúrenia. Osvedčujú sa s vodným kúrením s radiátormi a v spolupráci s tepelnými čerpadlami, ako aj s kotlami na tuhé palivá.
Meď vykazuje veľmi vysokú odolnosť voči vysokým a náhlym zmenám teploty, ako aj voči tlaku a UV žiareniu. Zároveň sa vyznačuje vysokou odolnosťou voči korózii a mechanickému poškodeniu, čo sa premieta do dlhej životnosti vykurovacieho systému.
Rúry vyrobené z medi umožňujú efektívne vykurovanie budovy, pretože majú relatívne menší hydraulický odpor a udržujú stálu teplotu vody v celom obehu. Samotná montáž medených rúr je relatívne ľahká. Pružnosť mäkkých variantov umožňuje vedenie inštalácie aj v ťažko dostupných miestach a prispôsobenie ju individuálnym požiadavkám používateľov.
Aby rúry vyrobené z medi nespôsobovali značné straty tepla, je nutné použiť špeciálnu izoláciu. Hliníková vrstva sa tu však nehodí, pretože tieto materiály (kvôli riziku galvanickej korózie) by nemali byť priamo spojené.
Na trhu sú dostupné medené rúry rôznych priemerov a tvrdostí, napríklad:
- Medená rúra DN 15 mm s hrúbkou steny 1 mm - polotvrdá.
- Medená rúra DN 18 mm s hrúbkou steny 1 mm - polotvrdá.
- Medená rúra DN 22 mm s hrúbkou steny 1 mm - polotvrdá.
- Medená rúra DN 28 mm s hrúbkou steny 1 mm - tvrdá.
- Medená rúra DN 35 mm s hrúbkou steny 1 mm - tvrdá.
- Medená rúra DN 42 mm s hrúbkou steny 1,2 mm - tvrdá.
- Medená rúra DN 54 mm s hrúbkou steny 1,5 mm - tvrdá.
Oceľové potrubia
V inštaláciách sa veľmi často používajú aj oceľové rúry. Ich veľkou výhodou je vynikajúca pevnosť a zvýšená tepelná stabilita, na ktorú má vplyv ich hrúbka a nízka rozťažnosť tohto materiálu pri vysokých teplotách. Vďaka tomu sa v inštaláciách plynového alebo vodného kúrenia môžu bez problému používať po mnoho rokov, bez obáv z náhodných mechanických poranení a deformácií.
Oceľové rúry sú tiež odolné voči vnášaniu nečistôt do vody, čo má zvláštny význam v prípade vonkajších inštalácií a systémov zásobovaných studenou vodou s vyššou tvrdosťou. Veľká hrúbka a trvanlivosť robia z oceľových rúr pevné a odolné voči mechanickým poškodeniam, aj keď vzhľadom na vyšší hydraulický odpor môže byť prietok vody v nich o niečo pomalší. Je však potrebné mať na pamäti, že samotná montáž oceľových rúr môže byť o niečo náročnejšia ako u medených alebo vyrobených z plastov.
Plastové a viacvrstvové potrubia
Veľmi populárnym výberom sú tiež rúry vyrobené z plastov. Rúry vyrobené zo syntetických alebo kompozitných materiálov sú flexibilnejšie, ich montáž je jednoduchšia a nepredstavujú ani dodatočnú záťaž, keďže sú ľahšie ako kovové rúry. Plastové rúry nepodliehajú korózii ani hrdzi.
Rúry PP sú trvanlivé a všestranné. Bežne sa používajú v inštaláciách vodných, vykurovacích a dokonca aj priemyselných. V predaji sú dostupné modely špeciálne navrhnuté pre studenú vodu, ako aj stabilizované, ktoré sa osvedčujú pre horúcu vodu a ústredné kúrenie. PPR rúrka je vhodná pre rozvody studenej, teplej vody a kúrenia.
Medzi najväčšie výhody PEX (polyetylénové rúry) patrí odolnosť voči vysokým teplotám, mrazu a poškodeniam. Zároveň sú extrémne pružné, čo výrazne prispieva k ich jednoduchému ukladaniu. Táto vlastnosť robí proces ich inštalácie naozaj rýchlym.
Vďaka nízkemu hydraulickému odporu voda preteká cez ne ľahšie ako cez kovové varianty, čo môže ovplyvniť zníženie zaťaženia čerpadla v systéme. Plastová rúrka pre radiátor nie je vhodná na miesta, kde teplota vody bude presahovať 90 °C, čo môže viesť k ich deformácii a prasknutiu. V štandardných inštaláciách s kotlom alebo čerpadlom však teplota v obehu zriedka prekračuje 75 °C. V žiadnom prípade neovplyvňujú chuť, farbu ani vôňu úžitkovej vody.
Viacvrstvové potrubia
Extrémne inovatívnym riešením, ktoré sa teraz často používa v inštaláciách, sú viacvrstvové rúry. Spájajú v sebe výhody kovových aj plastových rúr.
Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie, niekedy označované aj ako PEX-AL-PEX o priemere 16 mm. Plastohliníkové rúry je možné používať na všetky druhy montáže, či už pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody. Výhodou je ich nízka cena, tuhosť a všestranné použitie. Päťvrstvová plastohliníková rúra pex-al-pex je určená na rozvody teplej a studenej vody, kúrenie a podlahové kúrenie. Plastohliníková PEX rúra s izoláciou je určená pre rozvody studenej, teplej vody a kúrenia. Je možné ju vypustiť na zimu.
Viacvrstvové rúry môžu pozostávať z polybutylénu, PEX (sieťovaný polyetylén) alebo PE-RT, kombinovaných s hliníkovou vrstvou. Ostatné potrubia používané menej, ako napríklad PEX, PERT, alebo polybutylén sa používajú častejšie na konkrétne typy použitia. Certifikovaná plasto-hliníková PERT rúra je určená primárne pre rozvody podlahového kúrenia. Certifikovaná plasto-hliníková rúra od talianskeho výrobcu Sesta Srl je určená pre rozvody kúrenia, pitnej vody a podlahového kúrenia.
Potrubia pre podlahové vykurovanie
Potrubia použiteľné na rozvod podlahového vykurovania. Rúrky na podlahové kúrenie sa vkladajú do systémových dosiek alebo inak povedané polystyrénu, ktorý plní funkciu izolovania podlahy a odráža teplo smerom na vrch. Potrubie na podlahové kúrenie sa vkladá v určitých vzdialenostiach, najčastejšie do rastru 30 cm od seba. Trubky je možné podkladať aj tzv. fixačnou lištou alebo na karirohožou.
Potrubie z polybutylénu PN3, 70°C je určené pre podlahové vykurovanie. PE-RT rúra s certifikáciou pre podlahové kúrenie je obľúbená náhrada za Rehau. Jednorúrkový systém sa používa najmä pri podlahovom vykurovaní, pretože umožňuje meranie spotreby tepla.
Ako zmerať priemer akejkoľvek hadice
Kyslíková bariéra a izolácia potrubia
Potrubia použiteľné na rozvody kúrenia musia spĺňať podmienku obsahu kyslíkovej bariéry, ktorá zabraňuje prenikaniu molekúl kyslíka do rozvodov vykurovania. Ak by molekuly kyslíka prenikali do systému, mohli by neskôr spôsobiť korodovanie materiálu. Kyslíkovú bariéru tvorí zväčša hliník (napríklad v PEX-AL-PEX potrubí) alebo špeciálna EVOH bariéra (pri niektorých plastových potrubiach ako je polybutylén).
Bez ohľadu na to, aký materiál je použitý na vyhotovenie vykurovacieho potrubia, dôležitá je dobrá izolácia, ktorá prispieva k šetreniu množstva energie predovšetkým vtedy, keď potrubie vedie napr. chladnými pivničnými priestormi. Na teplotný komfort vo vašom dome a ekonomické využívanie energie bude mať vplyv aj vykonaná tepelná izolácia a samotná montáž. Zvyčajne sú rúry obložené izoláciou s hrúbkou 6 mm až 10 mm. V mnohých prípadoch plastové rúry nevyžadujú použitie tepelnej izolácie, avšak v vykurovacích systémoch sa jej použitie odporúča pre minimalizáciu straty tepla.
Prehľad typov potrubí pre ústredné kúrenie
| Typ potrubia | Materiál | Hlavné výhody | Typické použitie | Poznámky |
|---|---|---|---|---|
| Medené rúry | Meď | Vysoká odolnosť voči teplote, tlaku, UV žiareniu a korózii; menší hydraulický odpor; ľahká montáž mäkkých variantov. | Radiátorové kúrenie, tepelné čerpadlá, kotly na tuhé palivá. | Vyžaduje špeciálnu izoláciu, nie hliníkovú kvôli riziku galvanickej korózie. |
| Oceľové rúry | Oceľ | Vynikajúca pevnosť, tepelná stabilita, odolnosť voči nečistotám a mechanickému poškodeniu. | Plynové a vodné kúrenie. | Náročnejšia montáž, vyšší hydraulický odpor. |
| PPR rúry | Polypropylén (plast) | Trvanlivé, všestranné, nepodliehajú korózii, ľahké. | Studená a teplá voda, ústredné kúrenie. | Stabilizované varianty pre horúcu vodu a ústredné kúrenie. |
| PEX rúry | Sieťovaný polyetylén (plast) | Odolnosť voči vysokým teplotám, mrazu a poškodeniam; extrémna pružnosť; jednoduchá inštalácia. | Vykurovacie systémy. | Nevhodné pre teploty nad 90 °C; vyžadujú kyslíkovú bariéru. |
| PEX-AL-PEX rúry | Plastohliník (viacvrstvový) | Nízka cena, tuhosť, všestranné použitie; hliníková kyslíková bariéra; flexibilné. | Radiátorové kúrenie, podlahové vykurovanie, rozvody vody. | Často s izoláciou; možné vypustiť na zimu. |
| PE-RT rúry | Polyetylén so zvýšenou odolnosťou voči teplote (plast) | Certifikované pre podlahové kúrenie; často s EVOH kyslíkovou bariérou. | Podlahové kúrenie. | Obľúbená náhrada za Rehau. |
| Polybutylénové rúry | Polybutylén (plast) | Vhodné pre podlahové vykurovanie (PN3, 70°C); s EVOH kyslíkovou bariérou; veľmi ohybné. | Podlahové vykurovanie. | Ideálne pre miesta vyžadujúce vysokú ohybnosť. |
Systémy rozvodov vykurovania
Rozvodnú sieť ústredného kúrenia tvorí potrubie, ktoré spája celý systém ústredného kúrenia. Voda potrubím prúdi rýchlosťou 0,3 až 1,0 m/s. V ponuke sa nachádzajú rôzne druhy potrubia, rôznych druhov materiálov a pre rôzne druhy použitia.
Jednorúrkový systém sa používa najmä pri podlahovom vykurovaní, pretože umožňuje meranie spotreby tepla. Dvojrúrkový systém je o niečo náročnejší na inštaláciu a vyžaduje väčší počet rúr. Rozdiel medzi týmito dvoma systémami je aj v rozdielnej teplote vody, ktorá sa dostáva do vykurovacieho systému. Potrubie z polybutylénu PN3, 70°C pre podlahové vykurovanie. Potrubie z polybutylénu PN3, 70°C pre podlahové vykurovanie.
