Kanalizačné systémy sú neoddeliteľnou súčasťou moderných budov a infraštruktúry, zabezpečujúc odvod odpadových vôd a splaškov z budov a priemyselných objektov. Kanalizácia je neviditeľná, no kľúčová súčasť každej obce, budovy aj domácnosti. Jej úlohou je spoľahlivo odvádzať splašky a dažďovú vodu mimo obytného priestoru tak, aby nedochádzalo k zápachu, znečisteniu ani riziku havárií. Pod pojmom kanalizácia rozumieme sústavu potrubí, šácht, odtokových vpustí a technologických zariadení, ktoré zabezpečujú odvod odpadových vôd z domácností, priemyslu alebo ulíc. Voda po použití v domácnosti, z WC, kuchyne, kúpeľne, sa odvádza cez kanalizačnú prípojku do verejnej siete alebo septiku. Väčšina kanalizačných systémov funguje na princípe samospádu, voda prirodzene tečie z vyšších miest do nižších. Preto je veľmi dôležitý sklon potrubia, priemery a umiestnenie šácht. V oblasti stavebníctva a infraštruktúry zohrávajú kľúčovú úlohu pri efektívnom odvode odpadových vôd. V tomto článku sa podrobne pozrieme na potrubie s menovitým priemerom DN 110, ktoré je jedným z najčastejšie používaných rozmerov, a to pre dva hlavné typy systémov: vonkajšiu kanalizáciu (KG PVC-U) a vnútornú kanalizáciu (HT-PP).
Kanalizačné potrubie DN 110: Kľúčový rozmer pre efektívny odvod odpadových vôd
Rozmery kanalizačných rúr sa označujú ako DN (Diameter Nominal), čo udáva vnútorný priemer rúry v milimetroch. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Medzi najpoužívanejšie materiály patria: Polypropylén (PP) a Polyvinylchlorid (PVC). Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca, preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.

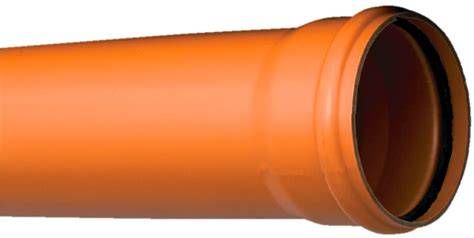

KG PVC-U Potrubie pre Vonkajšiu Kanalizáciu DN 110
Účel a aplikácia
Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Tento systém je navrhnutý ako kanalizačný systém pre zvodové potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 8 metrov. Kanalizačná rúra KG SN4 je vyrobená z veľmi odolného PVC a slúži pre spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov a verejných priestranstiev do kanalizačnej prípojky a následne do stokovej siete. Vonkajší beztlakový kanalizačný systém Marley KG sa používa na odvádzanie odpadových vôd z budov do verejnej kanalizácie v krajine (do kanalizačnej prípojky). Je možné ho napájať priamo na systém vnútorného kanalizačného potrubia HT, bez ďalších tvaroviek.
Materiál a technické parametre
Potrubie KG je vyrobené z nemäkčeného polyvinylchloridu (PVC-U). Pri vývoji technológie TRIO bol kladený dôraz na zvýšenie využitia potenciálu, ktorý nemäkčený polyvinylchlorid (PVC-U) ako vysoko vyspelá a rokmi preverená surovina ponúka. Rúrky a tvarovky KG sú vyrobené z odolného PVC pre podzemné potrubie podľa DIN EN 1401-1. Rúrky a tvarovky KG-Systém (PVC) ® sú vyrábané v súlade s platnými európskymi normami EN 1401-1 a STN EN 13 476 - 2, ktoré stanovujú vyššiu silu steny, ako v minulosti používaná DIN 19534. Kruhová tuhosť rúr je 4 kN/m2, resp. 8 kN/m2 (SN4, resp. SN8), čo umožňuje ich použitie v rôznych hĺbkach. Rúrky kruhovej tuhosti SN 4 (do hĺbky až 4 metre) a SN 8 (do hĺbky až 8 metrov). Tieto rúry odolávajú maximálnej teplote pre nepretržité používanie 60 °C a pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov.
Vlastnosti a výhody
Rúrky oranžovej farby majú hladkú vonkajšiu aj vnútornú stenu, vďaka čomu sú ľahko odplavované prípadné nečistoty, a zabraňuje sa tak vytvoreniu usadenín na stenách. Hladký povrch je mimoriadnou vlastnosťou plastových rúrok, obzvlášť rúrok z PVC-U. Výsledkom sú kanalizačné rúry a tvarovky s dokonale hladkou vnútornou stenou, ktoré sú odolné proti abrázii a chemicky odolné. Húževnatá vonkajšia vrstva odoláva všetkým materiálom bežne používaným pre obsyp potrubia a pružné jadro je schopné odolávať zemným aj kolesovým tlakom. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade a vyznačujú sa vysokou odolnosťou voči vnútorným aj vonkajším chemickým vplyvom. Systém má výborné hydraulické vlastnosti a tolerantnosť k sadaniu terénu, poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov, odolnosť proti striedaniu teplôt, jednoduchú inštaláciu a dlhú životnosť.
Chyby pri inštalácii PVC drenážnych rúr! Pomôže vám tajný tip 60-ročného inštalatéra
Montáž a spájanie
Montáž je jednoduchá, rýchla a pevná pomocou zásuvných spojov, s už predmontovaným britovým tesnením. Vzhľadom k nízkej hmotnosti systému je zaistená ľahká manipulácia, dokonca aj s rúrkami o dĺžke 5 metrov. Spájanie rúrok je veľmi jednoduché vzhľadom k hrdlu s tesniacim elementom, pričom samotných spojov je menej než tomu bolo u predchádzajúcich prvkov z ťažkých materiálov. Každá rúrka alebo tvarovka má zasúvaciu časť so skosenou hranou pre ľahké spojenie a obsahuje naformátované hrdlo s tesniacim krúžkom. Tesnosť spojov je zaistená jazýčkovými tesniacimi elementmi vyrobenými z odolných kaučukov, ktoré sú umiestnené v drážke hrdla rúrky. Tesnosť je zachovaná taktiež aj pri deformácii alebo vychýlení rúrky, a spoj nezarastá korene, čo zaručuje 100% tesnosť spojov. Zosilnená stena zaručuje vyššiu bezpečnosť. Rúry sa môžu rezať manuálne, alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Je dôležité overiť, či je tesniaci krúžok správne nasadený, či nie je prekrútený. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané! Súosovosť rúr a tvaroviek musí byť zaručená.

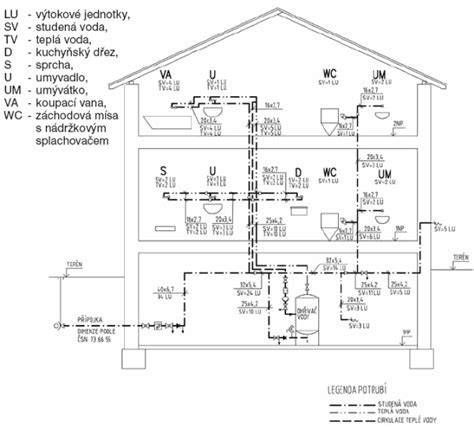

HT-PP Potrubie pre Vnútornú Kanalizáciu DN 110
Účel a aplikácia
Kanalizačné rúry a tvarovky Plast Brno sú certifikované pre rozvody vnútornej netlakovej kanalizácie. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách, a taktiež ako odvetrávacie potrubie odpadových systémov. Sú vhodné na výstavbu a rekonštrukciu netlakovej kanalizácie vo vnútri budov.
Materiál a technické parametre
HTEM odpadová rúra DN110 má dĺžku 1000 mm a je vyrobená z polypropylénu (PP). Odpadové rúry HTEM sa vyrábajú koextrúziou z polypropylénu v súlade s normou STN EN 1451. Materiál je vysoko odolný polypropylén (PP) s hrúbkou steny 2,7 mm pre DN 110. Maximálna prevádzková teplota je do +95 °C, krátkodobo až +100 °C, a minimálna teplota pri použití je -10 °C. Ucelený systém rúr a tvaroviek je k dispozícii v dimenziách od DN32 až po DN125. Výrobky sú certifikované pre použitie na rozvody vnútornej netlakovej kanalizácie vo vnútri domov a budov a sú vyrobené v Českej republike v zmysle normy EN 1451-1.
Chyby pri inštalácii PVC drenážnych rúr! Pomôže vám tajný tip 60-ročného inštalatéra
Vlastnosti a výhody
Použitie vysoko kvalitného polypropylénu pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. Tieto rúry majú vynikajúcu odolnosť voči bežne používaným chemikáliám ako sú napr. priemyselné odpadové vody, alkoholy, peroxidy, zásady, oleje a pod. Majú vynikajúce hydraulické vlastnosti a pri dodržaní všetkých montážnych odporúčaní aj minimálny sklon k tvorbe usadenín. Výborná vnútorná svetlosť tvaroviek zaisťuje dostatočný prietok média. Tvarovky HT z polypropylénu sa vyznačujú veľmi dlhou životnosťou, ktorá je minimálne 50 rokov v prípade optimálnych prevádzkových podmienok. Navyše, všetky komponenty systému sú 100 % recyklovateľné a v prípade tepelného rozkladu neprodukujú žiadne splodiny.
Montáž a spájanie
Spolu s jednoduchou a rýchlou montážou a najmä vďaka bezchybnej kvalite spojov je odpadový systém HT-PP jednoznačnou voľbou v prípade riešenia odvodnenia moderných budov. Tesnosť každého spoju zabezpečuje tesniaci O-krúžok z kvalitného polyméru EPDM, ktorý sa vyznačuje vysokou tepelnou odolnosťou a nemenej dôležitá je aj jeho výborná chemická odolnosť voči neoxidujúcim kyselinám a zásadám. Spájanie HT-PP tvaroviek a rúrok sa uskutočňuje zasunutím hladkej časti tvarovky alebo rúry do hrdla protikusu, v ktorom je osadený tesniaci O-krúžok. Pre ľahšiu montáž sa používa montážne mazivo, ktoré sa nanesie na tesniaci O-krúžok a zabezpečí nám jednoduchšie vsunutie do príslušného hrdla. Kvalitné tesniace O-krúžky z EPDM sú zárukou bezpečných a spoľahlivých spojov aj v prípade orientácie proti toku kvapaliny v hrdle. HT systém polypropylénových rúr a tvaroviek je možné v nevyhnutných prípadoch kombinovať a spájať aj s inými materiálmi, ako napríklad s odpadovými rúrami z PVC - novodur prípadne s KG kanalizačným systémom určeným pre rozvody odpadu v exteriéri.
Dôležité upozornenia a skladovanie
Vzhľadom k tomu, že HT rúry a tvarovky nie sú odolné voči UV žiareniu, neodporúča sa ich pre použitie v exteriéri a pre pokládku do zeme. Výrobca zakazuje používať rúry a tvarovky z HT-PP v odpadových systémoch prepravujúcich médiá, proti ktorým polypropylén nie je odolný. Lepenie rúrok ani tvaroviek sa neodporúča. V prípade použitia tvaroviek a rúr z HT-PP pre odvod chemikálií v priemysle je nutné posúdenie projektanta, resp. zástupcu výrobcu s prihliadnutím na technológiu a konkrétne použitie (typ chemikálie, teplota, koncentrácia a pod.).
Skladovanie: Tvarovky a rúry do 500 mm sú zabalené v kartónových krabiciach, aby boli chránené pred prípadným poškodením pri preprave a manipulácii. Rúry od dĺžky 750 mm sú balené do dreveného ochranného rámu. HT-PP tvarovky a rúry je nutné skladovať pri teplotách nad +5 °C. Uchovávajte ich v čistom prostredí, chráňte pred vonkajšími poveternostnými vplyvmi, mrazom a UV žiarením. Dôležitá je taktiež ochrana pred pádom z výšky alebo proti inému mechanickému poškodeniu. Pred inštaláciou je potrebné rúry aj tvarovky skontrolovať, či nie sú poškodené. Dbajte o to, aby ste inštalovali iba nepoškodené prvky odpadového systému.
Porovnanie kľúčových vlastností potrubia DN 110 (KG PVC-U vs. HT-PP)
Pre lepšiu orientáciu v technických parametroch a vlastnostiach oboch typov potrubí s priemerom DN 110 prinášame súhrnnú tabuľku:
| Vlastnosť / Parameter | KG PVC-U (Vonkajšia kanalizácia) | HT-PP (Vnútorná kanalizácia) |
|---|---|---|
| Materiál | Nemäkčený polyvinylchlorid (PVC-U) | Polypropylén (PP) |
| Primárne použitie | Vonkajšie, podzemné, gravitačné systémy, stokové siete | Vnútorné, netlakové, odvádzanie odpadových vôd, odvetrávanie |
| Menovitý rozmer (DN) | DN 110 (dostupné aj iné) | DN 110 (dostupné aj iné) |
| Max. prevádzková teplota | do 60 °C | do +95 °C, krátkodobo +100 °C |
| Min. prevádzková teplota | Neuvedené (odolnosť voči striedaniu teplôt) | -10 °C |
| Kruhová tuhosť (DN 110) | 4 kN/m2 (SN4), resp. 8 kN/m2 (SN8) | Neuvedené (hrúbka steny 2,7 mm pre DN 110) |
| Životnosť | Minimálne 50 rokov | Minimálne 50 rokov |
| Odolnosť voči UV žiareniu | Áno (pre podzemné použitie) | Nie je odolný |
| Farba | Oranžová | Sivá |
Všeobecné zásady inštalácie a údržby kanalizačných systémov
Správna inštalácia je kľúčová pre zabezpečenie spoľahlivej a dlhotrvajúcej funkcie kanalizačného systému.
Sklon potrubia
Väčšina kanalizačných systémov funguje na princípe samospádu, voda prirodzene tečie z vyšších miest do nižších. Preto je veľmi dôležitý sklon potrubia, priemery a umiestnenie šácht. Pri všetkých potrubiach odpadovej vody treba dbať na dostatočný spád 1 až 2 cm/m (1 až 2 %). Ak je sklon príliš nízky, voda sa hromadí a vznikajú nánosy. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°.
Príprava a rezanie rúr
Skontrolujte, či sú všetky potrebné materiály a nástroje k dispozícii (rúry, tvarovky, tesnenia, píla, mazivo, atď.). Uistite sa, že výkop je správne pripravený, s dostatočným priestorom pre uloženie potrubia a správnym sklonom pre gravitačný prietok. Rúry sa môžu rezať ručne alebo mechanickou pílou. Úplne postačí pílka na železo. Uistite sa, že rez je rovný a hladký, aby sa zabezpečilo správne spojenie. Aby sa zabránilo poškodeniu tesnenia a vzniku netesnosti pri spájaní, odporúča sa správne skosiť rúru pomocou nástroja na skosenie alebo zapilovať a vyhladiť koniec potrubia. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.
Čistenie a kontrola tesnení
Očistite koniec rúry a hrdlo tvarovky, aby ste odstránili nečistoty a zabezpečili tesné spojenie. Skontrolujte, či je tesniaci krúžok správne nasadený v hrdle tvarovky a či nie je prekrútený alebo poškodený.
Mazanie a spájanie
Naneste tenkú vrstvu maziva na tesniaci krúžok a hladký koniec rúry. Používajte len mazivá odporúčané pre PVC potrubia, aby ste predišli poškodeniu tesnenia. Použitie agresívnych olejov a mazadiel je zakázané. Zasuňte hladký koniec rúry do hrdla tvarovky, kým nedosiahne doraz. Uistite sa, že rúra a tvarovka sú správne vyrovnané. Potom potiahnite späť o 10 mm, aby sa umožnil pohyb a expanzia.

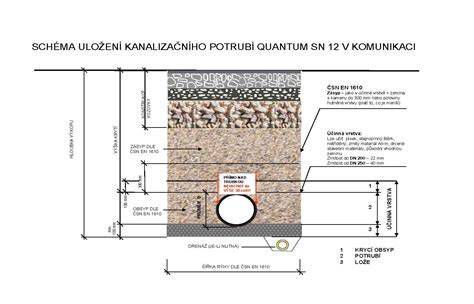

Uloženie a zasypanie
Výkop, do ktorého budete pokladať kanalizačné rúry, by mal byť vždy o 300 mm širší ako rúra, ktorá sa do nej má uložiť. Uložte potrubie do výkopu a zasypte ho vhodným materiálom (napr. pieskom alebo jemnou zeminou). Uistite sa, že potrubie je správne podopreté a chránené pred poškodením. Na dodržanie spádu potrubia je možné použiť vykopanú zeminu z výkopu.
Údržba a čistenie

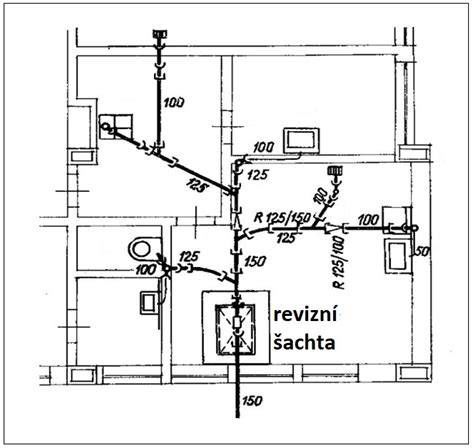

Treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor. Aj keď je kanalizácia navrhnutá na dlhoročnú prevádzku, môže sa upchať. Správna prevádzka kanalizácie závisí nielen od technického riešenia, ale aj od vašich návykov. O potrubie sa treba starať podobne ako o iné časti domu.
Dôležité upozornenia
Pri manipulácii s PVC rúrami dodržiavajte bezpečnostné opatrenia. Používajte vhodné osobné ochranné prostriedky (napr. rukavice).
