Prefabrikované železobetónové stĺpy a ich integrovaná hydroizolácia pre moderné stavebné konštrukcie

Úvod do prefabrikovaných železobetónových konštrukcií

V oblasti stavebníctva sa neustále hľadajú efektívne a inovatívne riešenia, ktoré by zjednodušili proces výstavby, skrátili čas realizácie a zároveň priniesli úspory financií a materiálu. Prefabrikované betónové prvky predstavujú práve takúto modernú alternatívu k tradičným stavebným postupom. Ich využitie prináša nielen rýchlosť a ekonomickú výhodnosť, ale aj vysokú kvalitu a dlhodobú odolnosť konštrukcií. Železobetónové konštrukcie typu PREFA sú stavebné konštrukcie, kde hlavný nosný systém tvoria prefabrikované železobetónové prvky. Tento typ konštrukcie využíva betónové stĺpy a nosníky na vytvorenie skeletu haly. Stĺpy a nosníky sú zvyčajne prefabrikované a následne zmontované na stavenisku. Betónový skelet poskytuje pevnú a stabilnú štruktúru, ktorá je schopná niesť veľké zaťaženia. Prvotriedne železobetónové konštrukcie a ďalšie materiály pre realizáciu vašich projektov sme schopní naprojektovať, dodať a zrealizovať. Prefabrikované železobetónové prvky tiež prispievajú k rýchlosti a efektivite samotnej výstavby.

Čo sú prefabrikované betónové stĺpy?

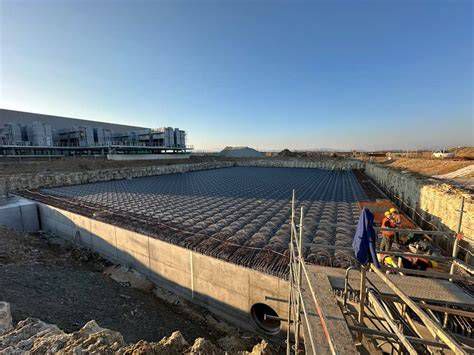

Prefabrikované stĺpy sú základným prvkom skeletových konštrukcií priemyselných a skladovacích hál. Vyrábajú sa z vysokopevnostného betónu vibrolisovaním v oceľových formách. Technológia prefabrikácie zabezpečuje rozmerovú presnosť a opakovateľnosť parametrov každého stĺpa. Prefabrikovaný stĺp sa vyznačuje monolitickou konštrukciou s integrovanými spojovacími prvkami. Konštrukcia prefabrikovaných stĺpov je založená na hlavnej a priečnej výstuži. Pozdĺžnu výstuž tvoria symetricky usporiadané prúty ϕ16-32 mm z ocele RB500W. Stabilitu výstuže zabezpečujú uzavreté ϕ8-12 mm prúty každých 10-20 cm. Prefabrikované stĺpy potom majú v zónach spojov ďalšiu výstuž. Prefabrikáty vznikajú z betónu triedy C 30/37, alebo C 40/50 podľa statického návrhu. Minimálne krytie výstuže je 25 mm. Vďaka výrobe v kontrolovaných továrenských podmienkach je dosiahnutá vysoká kvalita jednotlivých dielcov a minimalizácia chýb, ktoré by sa mohli objaviť pri bežnom odlievaní na stavenisku.

Typy prierezov a spojovacie prvky

Prierezy prefabrikovaných stĺpov sú prispôsobené zaťaženiam a rozpätiam konštrukcie. Štandardné rozmery sú 30×30, 40×40, 50×50 a 60×60 cm pre štvorcové stĺpy. Pre vyššie zaťaženia sú k dispozícii aj obdĺžnikové prierezy 30×40, 40×50, 50×70 cm. Okrem toho môže mať prefabrikovaný stĺp I-prierez alebo kruhový prierez. Výšky prefabrikovaných stĺpov pokrývajú potreby rôznych objektov. Štandardné dĺžky od 3 do 12 metrov v krokoch po 0,5 metra. Možné sú aj viacsegmentové stĺpy vysoké až do 20 m. Prefabrikovaný stĺp sa však navrhuje individuálne pre každú budovu. Prefabrikovaný systém spojenia stĺpov umožňuje rýchlu montáž konštrukcie. Hlavy stĺpov vybavené konzolami na podoprenie nosníkov a väzníkov. Základne stĺpov s kotevnými doskami alebo základovými šálkami. Okrem toho môžu byť prefabrikované stĺpy vybavené konzolami na upevnenie závesných stien. Usporiadanie konzol (v jednom alebo dvoch smeroch) je určené umiestnením príslušného stĺpa v rámci celkovej konštrukcie.

Výhody prefabrikovaných stĺpov

Rýchlosť montáže a efektivita

Prefabrikované stĺpy sa montujú rýchlosťou 10 až 15 kusov za deň, čím sa eliminuje časovo náročné debnenie. Montáž prefabrikovaných stĺpov žeriavom eliminuje časovo náročné debnenie. Okamžitá stabilita umožňuje montáž nosníkov a priehradových nosníkov v ten istý deň. Čas výstavby haly s rozlohou 2000 m² sa skrátil z 2 mesiacov na 2 týždne. Modulárny systém urýchľuje uvedenie do prevádzky o 60 - 70 %.

Vysoká kvalita a presnosť

Výroba prefabrikovaných stĺpov v továrenských podmienkach zaručuje tolerancie ±5 mm. Prefabrikovaný stĺp si zachováva dokonalú priamosť a kolmosť po celej svojej výške. Rovnaké parametre všetkých stĺpov uľahčujú montáž vodorovných prvkov. Okrem toho presné umiestnenie konzol a konektorov eliminuje montáž. Kvalita je nedosiahnuteľná pri monolitických stĺpoch na stavbe.

Pevnosť a dlhodobá odolnosť

Betónové prefabrikované stĺpy C40/50 prenášajú zaťaženie až do 5 000 kN. Železobetónová konštrukcia odoláva horizontálnym silám od vetra a žeriavov. Prefabrikované stĺpy sú navrhnuté s bezpečnostným faktorom 1,5-2,0. Vtedy odolávajú dynamickým zaťaženiam a nárazom. Systém bol testovaný v halách s 50-tonovými žeriavmi. Vysokokvalitný betón v prefabrikovaných stĺpoch zaručuje viac ako 100-ročnú životnosť. Vzduchotesná štruktúra betónu C40/50 odoláva karbonatácii a korózii výstuže. Prefabrikovaný stĺp si nevyžaduje žiadnu údržbu ani opravy po celé desaťročia. Mrazuvzdornosť F150 a hydroizolácia W8 však zabezpečujú odolnosť. Ide o investíciu do konštrukcie na celé generácie.

Požiarna odolnosť

Prefabrikované stĺpy poskytujú požiarnu odolnosť R60-R240 bez dodatočnej ochrany. Oceľ pred teplotou chráni 30-50 mm hrubý kryt výstuže. Prefabrikovaný stĺp si zachováva svoju nosnosť v podmienkach požiaru počas požadovaného času. Okrem toho betón počas požiaru neuvoľňuje toxické plyny. Požiarná odolnosť pri požiari u železobetónových betónových konštrukcií PREFA je vyššia než u oceľových konštrukcií. Železobetónové konštrukcie sú všeobecne považované za požiarne odolné, vďaka kombinácii krytej betonárskej výstuže s odolným betónom. Betón je známy svojou vysokou odolnosťou voči ohňu a dokáže dlhú dobu odolávať vysokým teplotám bez straty svojej nosnosti. Konštrukčná bezpečnosť je na najvyššej úrovni.

Estetická hodnota

Prefabrikovaný stĺp môže byť dekoratívnym prvkom interiéru alebo fasády. Hladký povrch architektonického betónu si nevyžaduje povrchovú úpravu. Prefabrikované stĺpy s textúrou alebo odtlačkom matrice vytvárajú vizuálny efekt. Potom je tu možnosť ponechať surový betón v industriálnom štýle. Konštrukčná funkcia v kombinácii s estetickou hodnotou.

Nákladová efektívnosť

Prefabrikované stĺpy ponúkajú celkové náklady o 30-40 % nižšie ako monolitické stĺpy. Prefabrikované stĺpy eliminujú náklady na debnenie a lešenie na stavbe. Zníženie prácnosti o 60 % vďaka rýchlej montáži. Okrem toho kratší čas výstavby znižuje celkové investičné náklady.

Montáž prefabrikovaných stĺpov a základov

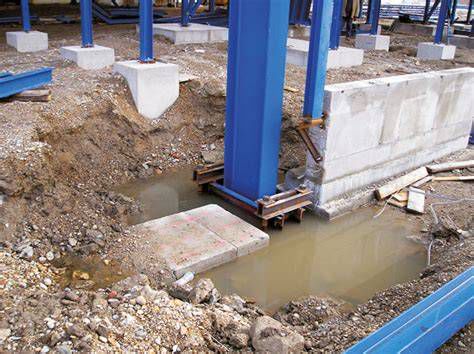

Príprava základov pre prefabrikované stĺpy si vyžaduje presnú konštrukciu kalichov alebo pätiek. Základy s mušľami sú o 20 cm väčšie, ako je prierez stĺpa. Hĺbka sokla je rovná 1,0 až 1,2-násobku prierezu stĺpa kvôli tuhosti. Potom sa dno pätice vyrovná vrstvou chudobného betónu C12/15. Osy základov sa zamerajú s presnosťou ±5 mm. Päty sokla sú prefabrikované konštrukčné prvky rôznych rozmerov prispôsobené rozmerom stĺpov na základe projektovej dokumentácie. S liatou základovou doskou sú spojené oceľovými tyčami a strmeňmi. Zvislá preprava prefabrikovaného stĺpa žeriavom s primeranou nosnosťou. Stĺp sa zavesí pomocou horných slučiek alebo špeciálnych svoriek. Na zabezpečenie vertikálneho zdvíhania sa používajú nastaviteľné závesy. Okrem toho prefabrikované stĺpy zaistené smerovými lanami. Minimálna nosnosť žeriavu je 1,5-násobok hmotnosti stĺpa. Osadenie prefabrikovaných stĺpov do základových pätiek si vyžaduje presnosť. Stĺp sa spúšťa pomaly s vertikálnou kontrolou v dvoch smeroch. Základňa stĺpa spočíva na podložkách v päte. Prefabrikovaný stĺp sa potom vyrovná drevenými alebo oceľovými klinmi. Olovnica kontrolovaná teodolitom s presnosťou 1:500. Dočasná stabilizácia prefabrikovaného stĺpa proti zaplaveniu zásuvky. Montážne výstuhy v dvoch na seba kolmých smeroch zabezpečujú polohu. Vysoké prefabrikované stĺpy sa dodatočne vystužujú pomocou úväzkov. Okrem toho je možné dočasné spojenie medzi stĺpmi. Stabilizačný systém zostáva na mieste, kým betón v zásuvke nezatuhne. V stĺpe sú v nosnej zóne zabetónované vlnité oceľové rúrky, tzv. robusta rúrky, s prierezom zvyčajne 60 až 80 mm, ktoré sa zasúvajú na základové čapy, t. j. tyče vychádzajúce zo základovej pätky. Montážne otvory sa neskôr vyplnia vhodne zvolenou vysokopevnostnou montážnou maltou. Základové pätky sa vylievajú plastickým betónom C30/37. Priestor medzi stenami stĺpa a sokla 10 cm je vyplnený po vrstvách. Prefabrikovaný stĺp je chránený proti posunu počas betonáže. Betón sa však zhutňoval dutinovým vibrátorom, aby sa eliminovali dutiny. Povrch je vyrovnaný so sklonom od stĺpa. Montáž vodorovných prvkov na prefabrikované stĺpy prebieha 7 dní po betonáži. Nosníky a väzníky sú podopreté na konzolách stĺpov elastomérovými podložkami. Používajú sa zvárané alebo skrutkové spoje podľa konštrukčného návrhu. Predovšetkým je dôležitá kontrola geometrie celej konštrukcie pred konečným spojením.

Hydroizolácia: Kľúč k dlhodobej odolnosti stavebných konštrukcií

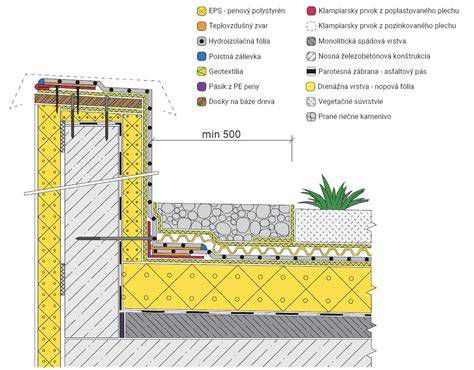

Pri navrhovaní alebo renovácii obytných budov čelia architekti, majitelia, developeri a dodávatelia mnohým výzvam pri výbere správnych materiálov. Cieľom nie je len splniť funkčné požiadavky, ale zároveň zabezpečiť dlhodobú odolnosť, udržateľnosť, bezpečnosť a estetickú príťažlivosť. Jedným z kľúčových aspektov je hydroizolácia. Od výberu materiálov odolných voči nepriaznivým poveternostným podmienkam až po riešenia zvyšujúce energetickú efektívnosť je hydroizolácia nevyhnutná. Pivnice a podzemné miestnosti sú náchylné na prenikanie vlhkosti, preto je hydroizolácia prioritou. Fasáda je prvou líniou obrany proti poveternostným vplyvom a zohráva kľúčovú úlohu ako vo vzhľade, tak aj v energetickej účinnosti budovy. Keďže sú ploché strechy denne vystavené náročným poveternostným podmienkam, potrebujú špičkovú ochranu. Kvalitná hydroizolácia a tepelná izolácia sú kľúčom k ich dlhej životnosti bez zatekania a zbytočných tepelných strát. Kúpeľne sú vystavené zvýšenej vlhkosti, a preto je nevyhnutná spoľahlivá hydroizolácia, ktorá účinne zabráni presakovaniu vody a tvorbe plesní. Bazény si vyžadujú materiály, ktoré odolávajú neustálemu kontaktu s vodou, chemikáliami a čistiacimi prostriedkami. Pre zabezpečenie dlhodobej odolnosti prefabrikovaných stĺpov prispieva mrazuvzdornosť F150 a hydroizolácia W8.

Kryštalická hydroizolácia - inovatívne riešenie

Kryštalická hydroizolácia predstavuje inovatívnu metódu, ktorá mení vlastnosti betónu. Chemické zloženie produktov určitých značiek, ktoré sa zaoberajú technológiou kryštalickej hydroizolácie je rôzne, základná technológia je pre všetky rovnaká. Ak je v betóne voda, produkty reagujú s hydroxidom vápenatým a ďalšími vedľajšími produktmi hydratácie cementu a niektorými zvyškami v betónovej hmote, v mikroskopických póroch sa tvoria kryštály, ktoré sú odolné voči vode, vypĺňajú póry a mikrotrhliny v betóne. Kryštály sa tvoria, pokiaľ je v betóne vlhkosť. Rovnaká chemická reakcia v betóne prebieha aj vtedy, ak dôjde k vystaveniu vode roky po inštalácii kryštalickej hydroizolácie. V betóne ošetrenom kryštalickou technológiou prichádza k reaktivácii vždy, keď príde do kontaktu s vodou a vlhkosťou. Hneď ako voda prenikne do betónu, spôsobuje tvorbu a rast nových mikrokryštálov, ktoré blokujú a vypĺňajú trhliny. Táto reakcia bude prebiehať počas celej životnosti betónovej konštrukcie, vždy automaticky utesní všetky novovzniknuté trhliny do šírky pol milimetra (0,5 mm). S prídavkom prostriedkov ktoré stimulujú rast kryštálov v betóne sa hydroizolácia vykonáva súčasne s riadenou betonážou. Technológia dokáže znížiť množstvo zariadení na stavbe rovnako ako množstvo potrebného výkopu a zásypu, pretože pri kryštalickej technológii môže projektant zmenšiť stavebnú jamu, čo pri inštalácii klasických membrán nie je možné. Tento typ betónu je vodotesný aj pod tlakom do 20 barov. Predpokladaná životnosť tohto typu betónu sa predĺžila na 60 rokov. Pri kladení hydroizolácie je možné okamžite spozorovať chyby, ktoré sa vyskytli pri betonáži. Všetky chyby je možné okamžite a efektívne odstrániť pomocou tzv. sanačných materiálov. Kryštalická technológia na hydroizoláciu nevyžaduje rozpúšťadlá a neobsahuje žiadne produkty, ktoré by sa vyliali do okolia. Je to ekologicky akceptovateľná hydroizolácia bez zápachu, netoxická a certifikovaná na použitie v styku s pitnou vodou.

Udržateľnosť a ekologické aspekty kryštalickej technológie

Slovinsko ako člen Európskej únie sa zaviazalo rešpektovať trvalo udržateľný rozvoj aj v stavebníctve. Niektoré vyspelejšie európske krajiny už vyvinuli svoje vlastné systémy a kritériá týkajúce sa trvalo udržateľnej výstavby. Technológia kryštalizácie chráni alebo obnovuje prírodné prostredie zmenšením veľkosti výkopu. Betón upravený kryštálmi sa po demolácii ľahko recykluje. Keďže kryštalická hydroizolácia neobsahuje prchavé organické zlúčeniny a neovplyvňuje kvalitu ovzdušia, môže prispieť jedným bodom podľa hodnotenia 4.2. LEED dáva body za dlhú životnosť a odolnosť konštrukcie. Pred betonážou sa do betónu pridáva prísada, ktorá umožňuje vykonať hydroizoláciu súčasne s betonážou.

Praktické využitie a referencie

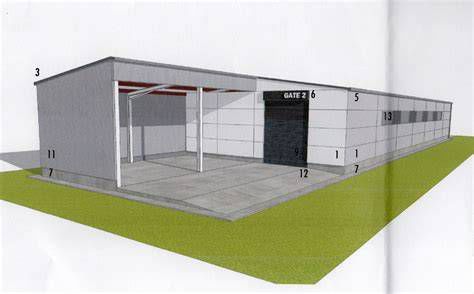

Prefabrikovaný betónový skelet je ideálnym riešením pre priemyselné a skladové haly, logistické centrá, nákupné centrá, administratívne stavby a bytovú výstavbu. Možno ho samozrejme použiť aj pri ďalších druhoch stavieb, pri atypických a originálnych stavbách. Železobetónové konštrukcie sú vďaka svojej univerzálnosti vhodné nielen pre priemyselné a výrobné haly, ale aj pre administratívne, športové či skladové priestory. Konštrukčný systém umožňuje širokú variabilitu dispozičného riešenia, čo znamená, že každá hala môže byť prispôsobená konkrétnym požiadavkám klienta, vrátane možnosti integrácie ďalších prvkov, ako sú schody, podlažia alebo zateplené panely. Betónové konštrukcie sa často oplášťujú sendvičovými panelmi, ktoré sa uchytávajú pri kladení vodorovne priamo na nosné stĺpy, alebo aj pri kladení zvisle na pomocné oceľové paždíky. Naše skeletové prvky zahŕňajú základové kalichy, základové nosníky, stĺpy, prievlaky, väzníky, väznice a obvodové aj vnútorné steny, ktoré je možné prispôsobiť konkrétnym projektovým požiadavkám. Príkladom rozsiahleho projektu je výstavba hál na výrobu komponentov vstrekovacích lisov na plasty v priemyselnom parku Sučany pri Martine, ktorá prebiehala v dvoch etapách. Halová časť je navrhnutá ako dvojloďová s atikou na výškovej kóte +16,05 m. Pôdorysná modulová osnova nosných železobetónových prefabrikovaných stĺpov v halovej časti má rozmery 7,15 × 22,50 m. Nosnú konštrukciu strechy haly tvorí dvojpoľový rám s modulom 2 × 22,5 m s votknutými stĺpmi do základových pätiek (pilótových hlavíc). Stĺpy s konzolami na uloženie nosníkov žeriavovej dráhy s nosnosťou 40 ton a kotevnými platňami na konzolové žeriavy s nosnosťou 3,2 t majú prierez 1 000/500 mm. Štítové stĺpy s prierezom 700/500 mm sú pootočené o 90° oproti hlavným rámovým stĺpom. Na odvodnenie strechy haly sú navrhnuté vnútorné zaatikové žľaby a bezpečnostné prepady umiestnené pri odvodňovacom úžľabí v najnižšom mieste hydroizolácie pri atike. Strešné plášte sa spravidla robia skladaným spôsobom - trapézový plech, tepelná izolácia a hydroizolácia. Konštrukcia strechy haly je navrhnutá z veľkorozponových oceľových väzníkov s modulovou osnovou 2 × 22,50 m, na ktorých budú uložené lakované trapézové plechy, tepelná izolácia na báze minerálnej vlny a strešná krytina na báze izolačnej PVC fólie ukotvenej rozperkami. Podlaha v hale bude betónová, vystužená rozptýlenou výstužou s povrchovou vrstvou Panbex F2. Hydroizolácia podlahy na báze PVC fólie bude uložená medzi dvomi geotextíliami, z vrchnej strany bude chránená PE fóliou. Hydroizolácia musí vyhovovať aj z hľadiska protiradónovej ochrany a musí zabrániť prieniku akýchkoľvek nežiaducich látok do podložia (ekoizolácia). Dvojpodlažná časť prístavby (administratívno-prevádzková budova) je konštrukčne nezávislá od objektu haly. Na zhotovenie nosnej konštrukcie sa použijú železobetónové prefabrikované stĺpy usporiadané v pozdĺžnom nosnom systéme. Stĺpy prístavby sa majú rozmiestniť v základnej modulovej osnove 7,15 × 8,50 m. Na povrchovú úpravu murovaných stien sa použije vápennocementová omietka s povrchovým náterom akrylátovou farbou. Vo vlhkých priestoroch sa použijú keramické obklady, ktoré sa budú klásť na podkladovú vrstvu natretú tekutou hydroizolačnou membránou. Na ochranu železobetónových stĺpov sa použije akrylátový náter.

Cenové aspekty prefabrikovaných stĺpov

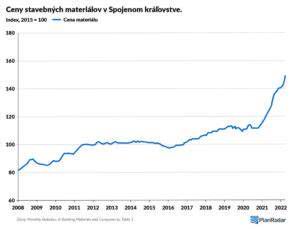

Cena prefabrikovaných stĺpov sa oceňuje podľa prierezu, výšky a stupňa vystuženia prvkov. Cena prefabrikovaných stĺpov zohľadňuje triedu betónu a typ a množstvo výstužnej ocele. Cena prefabrikovaného stĺpa sa zvyšuje úmerne s objemom. Okrem toho cena prefabrikovaných stĺpov zahŕňa náklady na konzoly, spojovacie prvky a povrchovú úpravu. Cena prefabrikovaných stĺpov za kus je základom pre výpočet priemyselných hál. Cenník prefabrikovaných stĺpov v roku 2024 odráža stabilizáciu cien po období nárastu. Cena prefabrikovaných stĺpov 2024 sa v porovnaní s koncom roka 2023 zvýšila o 5-7 %, a to najmä o náklady na oceľ. Cena prefabrikovaných stĺpov platí od januára 2024 pre všetky štandardné profily. Cena prefabrikovaných stĺpov sa uvádza za jednotku alebo bežný meter výšky. Cena prefabrikovaných stĺpov však môže zahŕňať zľavy pri objednávkach nad 20 kusov. Cena prefabrikovaných stĺpov sa lineárne zvyšuje s výškou prvkov do 6 m. Cena prefabrikovaných stĺpov za meter výšky je v tomto rozsahu konštantná. Cena prefabrikovaných stĺpov pre prvky s výškou 8 - 10 m je o 20 % vyššia za meter z dôvodu dopravy. Cena prefabrikovaných stĺpov nad 10 m sa vypočítava individuálne - vyžaduje mimoriadnu dopravu, čo môže zvýšiť cenu o 30 %. Cena prepravy prefabrikovaných stĺpov je významná pri 1-9 tonách za prvok. Cena dodávky prefabrikovaných stĺpov nízkym nakladačom je 200-400 GBP za kus. Montáž prefabrikovaných stĺpov žeriavom predstavuje dodatočné náklady 300-500 PLN za stĺp. Cena prefabrikovaných stĺpov môže zahŕňať bezplatnú dopravu pri veľkých zákazkách. Okrem toho cena prefabrikovaných stĺpov na kľúč s montážou je o 40-50% vyššia. Predpokladaná cena prefabrikovaných stĺpov v roku 2025 sa medziročne zvýši o 4 - 6 %. Cenník prefabrikovaných stĺpov v roku 2025 bude zohľadňovať rastúce náklady na energie a dopravu. Cena prefabrikovaných stĺpov sa môže stabilizovať automatizáciou výroby. Cena prefabrikovaných stĺpov v roku 2025 bude závisieť od rozmachu priemyselnej výstavby. Predovšetkým cena prefabrikovaných stĺpov zostane konkurencieschopná voči oceľovým konštrukciám. Štandardná cena prefabrikovaných stĺpov sa vzťahuje na rovné prvky bez konzol. Cena prefabrikovaných stĺpov s konzolami nosníkov je plus 15-20% za kus. Cena prefabrikovaných stĺpov s rozvetvenými hlavicami je plus 25-30 %. Cena prefabrikovaných stĺpov s dvojramennými prvkami sa zvyšuje o 40-50 %. Cena prefabrikovaných stĺpov každej možnosti však zvyšuje funkčnosť konštrukcie. Konečná cena prefabrikovaných stĺpov je vypočítaná po analýze konštrukčného návrhu. Cena prefabrikovaných stĺpov zahŕňa statické výpočty a výber výstuže, ako aj technickú dokumentáciu a certifikáty. Cena prefabrikovaných stĺpov zaručuje optimálne riešenie nosnej konštrukcie.

Prehľad cenových relácií prefabrikovaných stĺpov na základe prierezu:
