Priehradné a Predpäté Betónové Nosníky pre Stropné Konštrukcie

Stropné konštrukcie tvoria kľúčovú súčasť každej budovy a ich stabilita závisí od kvalitných nosných prvkov. Priehradné a predpäté betónové nosníky sú moderným a efektívnym riešením pre vytváranie robustných a odolných stropov. Tieto prefabrikované prvky, často kombinované so stropnými vložkami a monolitickým betónom, zabezpečujú rýchlu a spoľahlivú výstavbu.

Typy a Systémy Betónových Stropných Nosníkov

Na trhu existuje viacero osvedčených systémov betónových nosníkov, ktoré sa líšia konštrukciou a vlastnosťami.

Systém BEST-ROCK T

BEST-ROCK T je moderný, polomontovaný stropný systém zložený z prefabrikovaných nosníkov z predpätého betónu a čiastočne spolupôsobiacich dutinových betonových vložiek, dodatočnej ocelovej armatúry a monolitického betonu, určený pre stropní konstrukce s rozpony do 9,9 m. Predpäté nosníky BRT sa vyrábajú v délkach od 1 m do 10 m s krokem po 10 cm z betónu triedy C50/60 a sú vyztužené podélnou predpínacou výztužou. Medzi uložené nosníky sa vkladajú betonové vložky a takto sestavená konstrukce sa zmonolitní betonovou vrstvou o síle 40 mm, 50 mm nebo 60 mm nad vložky. Kombináciou vložiek a výšky nabetonávky lze vytvořit stropné konstrukce různej výšky - 190 mm, 200 mm, 210 mm, 240 mm, 250 mm a 260 mm. Stropný systém BEST-ROCK T je primárne určen pro zdicí systém z broušených betonových tvárnic BEST-ROCK.

Stropný systém LSM

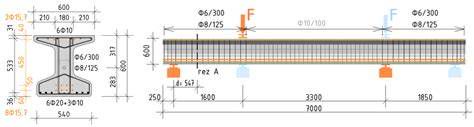

Betónový stropný systém LSM pozostáva zo železobetónových prefabrikovaných nosníkov s priestorovou výstužou a z betónových stropných vložiek ST20, ST25 a debniacich stropných dosiek SD9. Prefabrikované stropné nosníky sú tvorené priestorovou priehradovou výstužou, ktorá je zakotvená do betónovej pätky lichobežníkového tvaru - výška pätky je 40 mm, šírka pätky je na spodnej hrane 110 mm, na hornej hrane 120 mm. Pätka sa vyrába z betónu triedy min. C25/30. Nadbetónovaním uložených nosníkov a stropných vložiek vzniká spriahnutá železobetónová stropná konštrukcia.

Stropný systém RECTOBETON

Stropný systém (strop) RECTOBETON tvoria ľahké nosníky z predpätého betónu a betónové stropné vložky. Nosníky majú výšku 110 a 130 mm, stropné vložky vyrábame o výške 80, 120, 160, 200 a 250 mm. Stropný systém RECTOBETON je prakticky použiteľný u všetkých druhov stavieb, či už sú to rodinné domy, bytové domy, nemocnice, školy, obchodné a administratívne centrá, haly, garáže. Nosníky od 1,00 m do 7,00 m v násobkoch 10 cm sú bežne k dispozícii v našich skladoch. Zadarmo vám vypracujeme montážne plány priamo pre vašu stavbu a strop dodáme v krátkom čase od objednania.

Výhody a Vlastnosti Betónových Nosníkov

Betónové nosníky prinášajú so sebou celý rad výhod, ktoré z nich robia preferovanú voľbu pre moderné stavebníctvo.

• Nosníky majú vysokú únosnosť a tuhosť, čo umožňuje použitie pre rozpony až do 9,9 metra.
• Konštrukcia ponúka variabilnú tloušťku.
• Vďaka nízkej vlastnej hmotnosti sú nosníky snadno manipulovatelné.
• Zaisťujú vzduchovou i kročejovou neprůzvučnost.
• Montáž je jednoduchá, pretože hmotnosť nosníků umožňuje ruční manipulaci bez potreby zvedacích zařízení.
• Nosníky sú použiteľné ako nosné prvky s osovými vzdialenosťami po 60 a 30 cm.
• Sú kompatibilné so všetkými druhmi zdicích materiálov.
• Umožňujú snadné omítaní a montáž podhledů.

Montáž a Osadenie Nosníkov

Správna montáž a osadenie nosníkov je kľúčové pre dosiahnutie požadovanej stability a bezpečnosti stropnej konštrukcie.

Manipulácia a Uskladnenie

Pri uskladnení a doprave prvkov sa nosníky ukladajú na drevené podložky umiestnené max. 40 cm od koncov dielcov. Vo viacerých radoch nad sebou sa drevené podložky ukladajú v jednej zvislici. Zvýšenú pozornosť treba brať pri manipulácii a zdvíhaní nosníkov vzhľadom na ich malý prierez.

Osadenie Nosníkov

Ak sa nosníky opierajú na murivo, prípadne na výmeny, tak sa v celej dĺžke ukladajú do cementového lôžka. Následná manipulácia po ich osadení nie je dovolená. Ak je ich premiestnenie predsa nutné, ukladajú sa opätovne do nového cementového lôžka. Presnosť osadenia nosníkov, vzhľadom na osové vzdialenosti je 0,5cm. Prístupná tolerancia v dĺžke osadenia je 2cm.

Podopieranie Nosníkov

Stropná konštrukcia svoju celkovú nosnosť dosiahne až po vyhotovení zálievok škár medzi nosníkmi a stropnými vložkami, preto v priebehu výstavby sa nosníky dĺhšie ako 4,8 m podopierajú podľa potreby. Pri rozpätiach väčších ako 4,8 m, a pri osovej vzdialenosti 60 cm sa nosníky zdvojujú za účelom zosilnenia stropu. Betónové stropné nosníky podopierame kvalitnými podperami, pričom zachováme záporný priehyb. Rozostup podpier závisí od prierezu pásu podpery a nemal by byť väčší ako 2,5 m. Počet montážnych podpôr je nižší - postačuje jedna podpora do rozponu 4 metry a dve podpory do rozponu 9,9 metru.

Prehľad požiadaviek na podoprenie nosníkov

Betonáž a Zálievka Škár

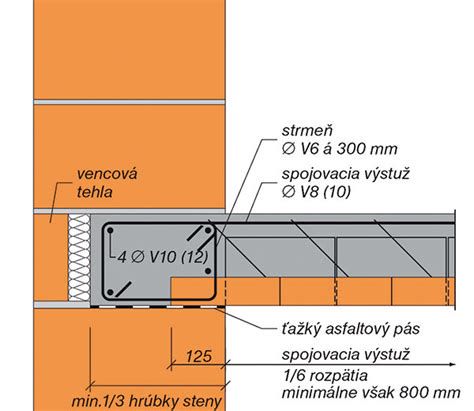

Po osadení vložiek je potrebné miesta pre pohyb pracovníkov, prípadne skladovacie plochy prekryť dosami uloženými na stropných nosníkov, z dôvodu zamedzenia pracovných úrazov z prípadného ulomenia stropnej vložky. Zálievka škár medzi nosníkmi a stropnými vložkami sa realizuje spolu s betonážou venca. Pred betonážou sa musia škáry vyčistiť a bočné strany vložiek navlhčiť. Na zálievku sa používa minimálne betón triedy C8-16/K. Výstuž stropu na celej jeho ploche s výnimkou stropných otvorov pokryjeme sieťovinou v zmysle kladačského plánu, najčastejšie o ø 5 mm s okami o rozmere 15×15 cm. Koniec každého stropného nosníka pri vencoch ukončíme nadol ohnutým kotviacim prútom (roxorom). Strop betónujeme betónom C 20/25 rovnomerne a neprerušovane, pričom sa vyhýbame nehromadeniu betónu na jednom mieste. Na čerstvo zabetónovaných častiach stropnej konštrukcie je po dobu dosiahnutia kockovej pevnosti 5N/mm² - podľa doby nadobúdania pevnosti - 1 až 3 dni doprava materiálu zakázaná.

Individuálne Požiadavky a Dostupnosť

V prípade individuálnych požiadaviek vieme vyrobiť nosníkov v rôznych dĺžkach a rozmeroch. Nosníky od 1,00 m do 7,00 m v násobkoch 10 cm sú bežne k dispozícii v našich skladoch.
