Zachovanie a oprava historických elektrónkových zariadení, akými sú rádiá Tesla, predstavuje komplexnú výzvu, ktorá presahuje bežnú údržbu. Namiesto slova "oprava" sa častejšie používa termín "repas", ktorý lepšie vystihuje rozsah potrebných prác.
Repas: Hĺbková obnova namiesto jednoduchej opravy
Ako už nadpis hovorí, repasujem aj staré (veľmi staré, elektrónkové) prístroje (len po dohode), ktorým už veľa elektrotechnikov nerozumie. Všimnite si ten rozdiel, v názve činnosti, oprava - repas. Zámerne používam, pri starých prístrojoch, slovo repas. Lepšie vystihuje činnosť, ktorú musím na prístroji urobiť, aby som ho uviedol znovu do života. Je to vlastne taká generálna oprava. Keby som opravil len elektroniku, prístroj by aj tak nebol funkčný, lebo s poškodeným mechanizmom, nepôjde. Veľa krát chýbajú na zariadení rôzne veci, ktoré treba nahradiť. Tie, ale nie sú bežne dostupné. Takže ich treba buď pozháňať, pristúpiť k vyrobeniu novej veci alebo k prerobeniu (prispôsobeniu) časti prístroja, na dostupný prvok. To je veľmi náročné.
Najčastejšie problémy a ich riešenia
Jedným z kritických krokov pri repasovaní je dôkladná kontrola a výmena kondenzátorov.
Kondenzátory: Časovaná bomba v starých obvodoch

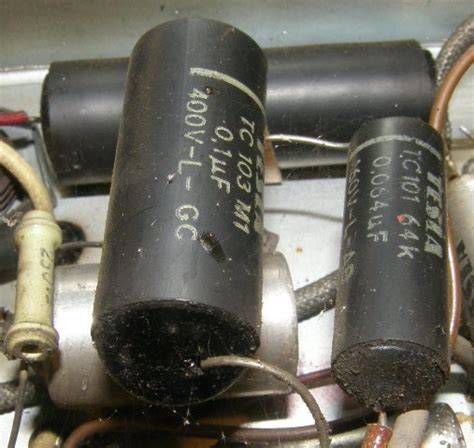

V starom prístroji, je vždy nutné premerať a následne vymeniť, skoro všetky kondenzátory! MP- metalizovaný papier ( zastrieknuté do termoplastickej hmoty) typu, TC180-185 a iné. Je to nešťastný výrobok Tesly Jihlava, ktorý mal zvolenú nevhodnú hmotu obalu.
Ak si niekto myslí, že takýto nepodarený výrobok mali len "tesláci", tak je vo veľkom omyle. Mal som tu česť repasovať aj zahraničné výrobky, kde boli osadené kondenzátory podobného typu, iného výrobcu (zaliate takou alebo podobnou hmotou) a tiež boli popraskané. Ako som už písal, chyba bola spôsobená nevhodnou technológiou (zalievacou hmotou a impregnantom), ktorá sa v tej dobe vyvinula a začala sa postupne používať aj u iných výrobcov. Tesla mala veľkú smolu v tom, že v tej dobe zmeniť technológiu výroby, bol dosť zložitý proces (plánované hospodárstvo, päťročnice atď.). Takže ich výroba, za tie roky, nachrlila milióny kusov. Ešte v katalógu elektronických súčiastok z roku 1988, boli tieto kondenzátory uvádzané ako produkt Tesly, len tam bola poznámka- Nepoužívať do nových konštrukcií! A mimochodom, naozaj boli až také katastrofálne? Vydržali v zariadeniach pracovať 10, 20, dokonca 50 rokov!!! Čisto teoreticky si predstavme, že by tieto tzv. "hovňásky" (ich farba bola hnedá - preto si u technikov vyslúžili takýto pseudonym) kondenzátory, v Tesle nikdy nevyrobili a neosadzovali do prístrojov. Tak tie prístroje by sme museli asi rozsekať sekerou, aby už konečne prestali fungovať!?!?! Koľko že to funguje dnešný, moderný prístroj?? 2, 3, 5 rokov?
Oprava elektrónkového rádia verzus renovácia. Zvládnem to za hodinu a je to bezpečné?
Riziká zapojenia nepoužívaného prístroja
Pozor! Ak by ste starý prístroj, ktorý nebol používaný niekoľko rokov, v ktorom by sa kondenzátory neskontrolovali (nepremerali, nepreformovali, nevymenili), pripojili do elektrickej siete a zapli, tak v lepšom prípade, vám vyhodí istič, poistku, v horšom prípade prístroj aj zadymí (alebo sa ozve rana). Takýmto skúšaním, v ňom každopádne narobíte zbytočne veľa škody. Napríklad zničíte selénový usmerňovací mostík (PM28RA, B250C75 atď.) ak je v prístroji osadený. Takže moja rada. Ak nájdete staré elektrónkové rádio, televízor, zosilňovač, magnetofón, gramofón atď.
Formovanie elektrolytických kondenzátorov
Formovanie, hliníkového elektrolytického kondenzátora (elko), je proces, ktorý sa robí vo výrobnom závode, pri jeho výrobe. Ak sa však elko, nejaký čas nepoužíva (nepripojí sa naň nominálne napätie), dva a viac rokov, tak sa odformováva. Je to vlastnosť každého elko. Elko na vyššie napätia (čo je prípad elektrónkových zariadení), preto po dobe nepoužívania, treba opätovne preformovať. Inak by s veľkou pravdepodobnosťou poškodil napájaciu časť prístroja alebo dokonca sám seba.
Elektrónky: Srdce vintage elektroniky
Elektrónky sú kľúčovým prvkom starých rádií a zosilňovačov, no ich dlhodobá prevádzka a dostupnosť sú dnes výzvou. Ak plánujete elektrónkový prístroj bežne používať a chcete mať jeho dlhú životnosť (elektrónok), tak treba brať do úvahy dnešnú veľkosť sieťového napätia. Tá sa štandardne pohybuje v rozmedzí 230, až 243V. Keďže sa v nich, nepoužívali stabilizované zdroje ako dnes, tak tieto prístroje, sú permanentne preťažované. Najviac trpia elektrónky.
Keď zoberieme do úvahy fakt, že 99% elektrónok používaných v rádiách (popr. TV), sa už nevyrábajú dobrých 40 rokov (to znamená, aj ak kúpite elektrónku ako novú, bola vyrobená min. 40 rokov dozadu a jej životnosť sa krátila uskladnením). Dnes sa bežne vyrábajú len tzv. nízkofrekvenčné (nf) predzosilňovacie a koncové elektrónky. Tie sa výhradne používajú v zosilňovacích aparatúrach, určených pre hudobníkov alebo do tzv. "High-End" audio techniky. V rádio (a TV) - prijímačoch, sa prevažne používali, ako nf koncové stupne, tzv. "združené elektrónky" (trióda+ pentóda v jednej banke). A vysokofrekvenčné (vf), napr. hexoda, heptoda, oktoda, nonoda, atď. a ich kombinácie s duodiódami, triódami a podobne. Tie ale dnes nikto nevyrába (a pre koho? a vf elektrónky by podľa mňa dnešný výrobcovia, už ani nedokázali- nevedeli vyrobiť). Takýchto elektrónok, sa zatiaľ nájde ešte dosť (u zberateľov), ale pri niektorých typoch, sa začína prejavovať rast cien.
Niektoré typy elektrónok sú vysoko cenené pre svoje zvukové vlastnosti alebo pre svoju raritu. ECC82 (12AU7) original Telefunken ("diamond bottom") - povodna vyroba, Zapadne Nemecko, referencna kvalita, znama svojim vzdusnym, detailnym zvukom, sirokym a vyvazenym podanim frekvencii, vykresluje nahravku presne tak ako bola zamyslana v studiu, co mozem potvrdit. Ponukam par elektroniek ECC82 NOS tesla oznacene mecikmi (vyber pre armadu) rovnakej vyrobnej sarze z velkeho balenia. Zlta potlac na elektronkach!!! Ponukam elektronky ECL82 jednotlivo alebo pary vyrobcov tesla,Tungsram a Telam. Doporucujem na stavbu HIFI zosilnovacov maleho vykonu (3 Watty) co na domace podmienky bohate vystacuje. Predam elektronky RE025XA z ulozenkovych radiostanic, vymontovane patice, nove patice zo supravy ND.
Prehľad niektorých typov elektrónok a ich použitia:
| Typ elektrónky | Použitie / Vlastnosti |
|---|---|
| ECC82 (12AU7) | Nízkofrekvenčná predzosilňovacia, referenčná kvalita, detailný zvuk (Telefunken), výber pre armádu (Tesla) |
| EL34 | Koncová elektrónka, zosilňovače (napr. Tesla MUSIC 130) |
| ECL82 (6BM8) | Združená elektrónka (trióda+pentóda), malovýkonové HIFI zosilňovače (3 Watty) |
| RE025XA | Vysielacia elektrónka, rádiostanice |
| Hexoda, Heptoda, Oktoda, Nonoda | Vysokofrekvenčné (VF) v rádiách a TV prijímačoch |
Predám záujemcom, ktorí opravujú staršie zariadenia, elektrónky rôznych typov. Mám nové v krabičkách, nové bez krabičiek i používané. Všetky je možné otestovať na skúšači BM215.
Adaptácia na súčasné sieťové napätie
Jeden z najjednoduchších spôsobov, ako ochrániť elektrónky pred preťažením, je, ak má prístroj od výroby, osadený transformátor s voličom napájacieho napätia. Ak je tam voľba 240V, tak je vyhrané. Stačí ho prestaviť z 220V, na 240V a je to. Všetky spôsoby tu podrobne popisovať nebudem. Bolo by to zdĺhavé a nepresné.
Dôležitosť odborného nastavenia
Po výmene, každého kondenzátora v ladenom alebo väzobnom obvode (čo je cca 30% kondenzátorov v rádií), treba previesť kompletné nastavenie (naladenie) vstupných vysokofrekvenčných, medzifrekvenčných, oscilačných, detekčných, synchronizačných, nízkofrekvenčných atď. obvodov. To je nutné urobiť u každého rádioprijímača (aj TV), po určitom čase (cca 10-20 rokov). Tým sa dosiahnu parametre (citlivosť, selektivita, atď.), ako keby vyšiel s výrobného podniku. Toto nastavovanie, treba robiť podľa presných postupov a za pomoci špeciálnych prístrojov a pomôcok (napr. VF generátor, milivoltmeter, kmitočtomer atď.). V žiadnom prípade neodporúčam, do prístroja zasahovať, nebodaj s niečím krútiť, "štelovať" a snažiť sa nastavovať, bez znalostí a skúseností v tomto obore. To platí vlastne pre všetky obory.
Rozšírenie funkčnosti a kompatibilita
Historické rádiá a televízory nemusia byť plne kompatibilné s dnešnými vysielacími štandardmi. Niektoré prístroje, totiž už nemôžu ani slúžiť svojmu účelu, ako napr. gramofón na tzv. šelakové platne. Pri rádiách "Tesla", vyrobených do roku 1958, ešte nebol rozsah VKV, takže po repase, by vám fungovali len pásma KV,SV,DV. Vyriešiť sa to dá, namontovaním VKV konvertora CCIR - OIRT, ktorý zabezpečí prevod celého pásma a umožní príjem aktuálnych VKV staníc na prijímači. Prelaďovanie vstupných VKV jednotiek elektrónkových rádií neodporúčam.
Pri elektrónkových TVP, je to ešte komplikovanejšie. Tie mali osadený len 12-násť kanálový volič a OMF+ZMF (obrazová+zvuková medzifrekvencia) spracovávala zvuk na medzinosnom kmitočte 6,5Mhz (zvuková norma CCIR D/K). Pre tých, ktorí tomu trochu rozumejú: Nepomôže ani anténny modulátor z videoprehrávača. Ten sa dá preladiť od 21 - 60 kanál - potrebujeme ale 1-12 kanál. Ak teda, aj napriek týmto komplikáciám, chceme na takomto televízore pozerať tv program, tak sa musí k nemu pridať TV modulátor, s výstupným kanálom v rozpätí 1-12k a zvukovou normou CCIR D/K. Ďalej prijímač digitálneho vysielania (DVB-T prijímač, satelitný prijímač ...) alebo iný zdroj signálu (DVD, video ...).
Renováca skrinky: Oddelená disciplína
Čo sa týka repasu povrchu skrinky, tak tam sú moje možnosti veľmi obmedzené. Oprava elektroniky a stolárska dielňa, to dohromady nejde. Pozor! Skrinku môže stolár (nie je stolár ako stolár, práca s drevom a dyhou je úplne iná ako s laminovanou drevotrieskou), opravovať len bez elektrickej výstroje! Čiže všetko z vnútra, musí byť odmontované. Upozorňujem, že prístroje celkovo (dizajn) nerenovujem! Čiže, neodíde odo mňa, ako keby vyšiel nový z výroby!
Praktické rady pre záujemcov a zberateľov

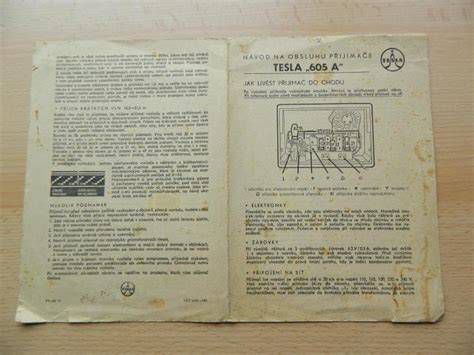

Ak sa teda rozhodnete, že by ste prístroj chceli sprevádzkovať, tak ho nafoťte, hlavne zadnú stranu (jeho typ vždy býva na zadnej stene).

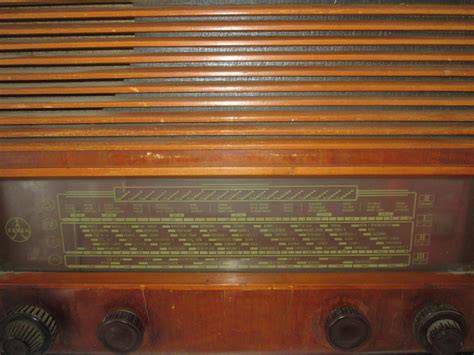

Na trhu sa občas objavujú repasované funkčné prístroje, ako napríklad rádio Tesla 605A "Blaník". Ponúkané funkčné rádio, ktoré je po oprave, hrá na všetkých rozsahoch a to sú DV, SV, KV. Lampy má v dobrej kondícii. Medzi ďalšie modely, ktoré často prechádzajú repasom, patria zosilňovače ako Tesla MUSIC 130 s elektrónkami 2x EL34, rádiá TESLA ROMANCE alebo historické rádio s gramofónom TESLA TABOR II. Pre zberateľov a opravárov je dôležité mať prístup k náhradným elektrónkam.
