Pokiaľ ste už vybrali svoje nové kachle, je ďalším krokom ich pripojenie ku komínu. Na to budete potrebovať dymovody. Nákup a zapojenie dymovodov, pokiaľ nie ste plynár alebo kominár, nie je práve jednoduchou záležitosťou. Rozmýšľate sa nad výberom dymovodu? Vŕta Vám hlavou, či zvoliť 1,5mm alebo radšej priplatiť za 2mm? Neviete aký priemer by pre Váš spotrebič bol najlepší? Prečítajte si preto tento článok.
Typy Dymovodov a ich Vlastnosti
Pri výbere dymovodov môžete zvoliť medzi nerezovými (takzvanými tenkostennými) dymovodmi, ktoré sú typicky striebornej farby, a oceľovými hrubostennými dymovodmi. Tie sú nafarbené čiernou antikoróznou farbou. Hrúbka steny tenkostenných dymovodov sa pohybuje rádovo v desatinách milimetra (0,2 - 0,4 mm), zatiaľ čo hrúbka hrubostenných dymovodov sa pohybuje od 1,5 mm vyššie.
Dymovody sú určené na pripojenie ohrievačov na tuhé palivá do komína pre teplotu spalín nepresahujúcu 400 ° C (krbové kachle, kotly na tuhé palivá a pod.). Orientačne oceľové hrubostenné dymovody s hrúbkou 1,5 mm sú odolné až voči teplotám spalín vo výške 400°C, pri 2 mm dymovodoch potom táto odolnosť stúpa až na 1000°C. Pre predstavu výrobcami udávaná priemerná teplota spalín za hrdlom dymovodu (miesto, kadiaľ odchádzajú spaliny z kachlí) sa pohybuje bežne nad hranicou 300°C. Maximálna teplota v prípade, že svoje kachle vyťažujete na maximum, potom môže byť v tomto mieste aj výrazne vyššia. Investícia do hrubostenných dymovodov je teda predovšetkým investíciou do bezpečnosti.
Hrúbka Materiálu: 1,5 mm vs. 2 mm
Z počiatku, 0,5 mm rozdiel v hrúbke materiálu medzi 1,5 a 2mm je naozaj veľký. 1,5mm si zďaleka neporadí s vysokou teplotou tak hravo, ako 2mm. Pri vyšších teplotách dochádza k rozpínaniu materiálu a po vyhasnutí spotrebiča chladne a zmršťuje sa. Tento proces nastáva znova a znova do tej doby, než sa stena dymovodu naruší a praskne. Rovnaký jav nastane ak kúsok plechu ohýbate cez hranu stola, keď ho chcete oddeliť. Plech začne v ohybe praskať, až ho odtrhnete.
Z toho dôvodu odporúčame u spotrebičov ako sú kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania, dymovody o sile 2mm. Vydrž je dvojnásobná oproti 1,5mm. Ďalej odporúčame použitie týchto dymovodov na miestach, kde je zlý prístup a kde ich nie je možné jednoducho kontrolovať. Výdrž dymovodov je minimálne 20 rokov, ak kúrite suchým drevom, uhlím, peletami atp. V dymovodoch sa nesmie vytvoriť kyslé prostredie, ktoré vzniká pri pálení plastov a iného odpadu. Pokiaľ budú dymovody vidieť a nebudú teda schované či zamurované, je potreba vedieť, že pri vysokom rozpálení, nerezové dymovody začínajú meniť svoju farbu.
Výber Správneho Priemeru Dymovodu a Redukcie
Veľkosť dymovodu určujeme podľa priemeru horného, zadného či bočného vývodu pri kameňoch (priemer príruby nájdete najčastejšie v parametroch detailu pri produkte). Zvolené dymovody musia tomuto údaju zodpovedať (napríklad ku kachliam s priemerom vývodu 150 mm môžete pripojiť dymovody s rovnakým priemerom).
Akú veľkosť rúry na krb potrebujem? - Nájdite si odpoveď tu
Bežnou situáciou je však stav, keď priemer vývodu z kachlí nezodpovedá priemeru vstupu do komína (sopúchu). Obvykle je sopúch širší a dymovod je teda potrebné v jeho priebehu rozšíriť. Ďalšou z možností je zakúpenie tzv. prechodky. Dymové alebo komínové redukcie a prechodky sú nevyhnutnými komponentmi, ktoré sa používajú na pripájanie kachlí a krbových vložiek do komína v prípade, ak je priemer dymovej rúry iný ako je priemer vstupu do komína. Pomocou dymovej redukcie a prechodky je možné redukovať dymovod z menšieho na väčší alebo aj opačne z väčšieho na menší.
Pravidlá Pripojenia Dymovodu
- POZOR: Priemer dymovodu by sa mal stále zväčšovať alebo byť stále rovnaký, a to od konca kachlí až po vstup do komína. Nie naopak.
- TIP: Priemer dymovodu by sa mal stále zväčšovať alebo byť stále rovnaký, a to od kachlí až do konca komína.
- Ak sa začneme baviť o priemeroch, nikdy nesmie byť priemer dymovodov a vstupe do komína menšie ako je priemer dymovodu na kachliach. Zníži sa tým ťah komína a kachle sa môžu dusiť, v najhoršom prípade začnú čoudit do miestnosti.
- Čiže ak máme kachle s dymovodom 150mm, ideálna situácia je mať dymovody 150mm a vstup do komína tiež. Pokiaľ bude vstup do komína väčší, nič sa nedeje, nesmie byť ale menšie!
Tento problém riešte vždy s odborníkom (kúrenárom).
Ako Správne Čítať Rozmery Redukcie
Pri výbere je dôležité správne pochopiť označenie rozmerov. Prvá hodnota pri redukcii uvádza priemer dymovodu, pri druhej hodnote sa uvádza priemer vstupu do komína. Napríklad redukcia 160/150 mm znamená, že prvý rozmer (160 mm) je určený pre výstup z kachlí a druhý rozmer (150 mm) pre vstup do komína. Dymová redukcia 120/160mm je vhodná na dymovod s priemerom 120mm, ktorý je potrebné napojiť na vstup do komína s priemerom 160mm.
Príklad Redukcie
Pre príklad, keď kúpite redukciu 150/160 / 1,5mm, znamená to, že: 1. rozmer bude 153mm, aby ste redukciu nasadili na zúženú stranu rúrky s priemerom 150mm. 2. rozmer bude 159mm, aby ste redukciu zasadili do nezúženej strany trubky priemeru 160mm. 3. Dymovody sú vyrábané z oceľového plechu hrúbky 1,5 mm alebo 2 mm.
Komínová redukcia HS 160/150/1,5 mm je praktická oceľová prechodka navrhnutá na prepojenie vykurovacích zariadení s výstupným priemerom 160 mm ku komínovému systému s menším vstupným priemerom 150 mm. Prechodka je prispôsobená k zasunutiu na výstup z kachlí s vývodom do vstupu komína. Elimininuje rôzne rozmerové zmeny odlišných priemerov a zabezpečuje plynulý prechod dymu. Redukcia a prechody sú určené pre pripájanie kachlí a krbových vložiek ku komínovému telesu. Ďalej sú vyrábané z hrubostenného plechu 1,5mm a 2mm. Vďaka tomu odolávajú teplote až 600 ° C a majú dlhú životnosť.
| Vlastnosť | Popis |
|---|---|
| Prvý rozmer (Kachle) | 160 mm |
| Druhý rozmer (Komín) | 150 mm |
| Typické hrúbky | 0,5 mm / 1,5 mm / 2 mm |
| Materiál | Nerez, oceľ, pozink |
Typy Komínov a Ich Pripojenie
Základným parametrom je typ komína, do ktorého dymovod zapájame. Teda či sa jedná o tehlový, keramický, nerezový alebo šamotový komín. Pokiaľ nemáte urobený otvor do komína, je nutné ho vysekať so značnou rezervou, aby potom bolo možné urobiť tzv. sopúch k pripojeniu kachieľ. Najjednoduchšie zapojenie kachlí je práve u nerezového komína. Pokiaľ máte priemer dymovodu u komína úplne rovnaký ako je váš dymovod u kachlí, môžete kachle zapojiť rovno na komín. U šamotového komína je zapojene zo zmienených variantov objektívne najzložitejšie. Pri inštalácii do keramických komínov existujú špeciálne adaptéry, ktoré umožňujú bezpečné spojenie dymovodu so šamotovým vložkovaním. V prípade napojenia do keramického komína je potrebné použiť prechod do keramického komína, aby nedošlo k poškodeniu vplyvom rozdielnej tepelnej rozťažnosti oboch materiálov.
Materiály Redukcií a Ich Využitie
Typy materiálov a ich využitie
- Nerezová oceľ: Vysoko akostný nerezový plech (napr. 1.4404) zaisťuje vysokú pevnosť a dlhú životnosť. Tieto systémy sú vhodné na odvod spalín od palív, ako je vykurovací olej, zemný plyn, propán-bután, čierne uhlie, koks, brikety či drevo.
- Hrubostenná oceľ: Často využívaná pri hrúbke materiálu 1,5 mm až 2 mm. Je ideálna pre priame napojenie kachlí a zmenu priemeru dymovodu.
- Pozinkovaný plech: Využíva sa najmä pri vzduchotechnike a montáž je veľmi jednoduchá bez použitia zložitého náradia.
Návod na Montáž a Obsluhu Dymovodov
Praktické informácie k inštalácii
Zostava od ohrievača ku komínu musí mierne stúpať a byť čo najkratšie. Optimálnou možnosťou je pripojiť kachle do komína najkratším variantom. Ideálnym prípadom je teda zapojené zadného dymovodu pomocou 25 cm dlhej rúry, zdere a ružice priamo do komína. Samozrejme pokiaľ to dovolí samotná konštrukcia kachlí. Jednotlivé diely musia byť pevne zostavené a zaistené proti uvoľneniu a strate tesnosti svrtáním a znitovaním. Dymovody sa do seba zasúvajú zvar na zvar a potom sa otáča na potrebnú stranu. Ďalej je dôležité, aby dymovody stále stúpali. Dym stúpa stále hore a mal by mať čo najmenší odpor. Ideálne je mať v zostave čo najmenej kolien, kde dym musí rapídne zmeniť smer.
Bezpečnostné Predpisy a Normy
Pripojenie dymovodov môže vykonať ku komínom spĺňajúcim požiadavky STN 734210 a STN 734201. Inštalácia dymové cesty musia spĺňať vzdialenosti od horľavých hmôt uvedených v norme STN 061008. Ďalej dajte pozor na dostatočnú vzdialenosť dymovodov od ktorýchkoľvek horľavých materiálov (dvere, plastové okná, trámiky a ďalšie). Dymovody sú určené pre prevádzku v bežnom prostredí podľa ČSN 332003.
Údržba a Prevádzka Dymovodov
Čistenie a Kontrola

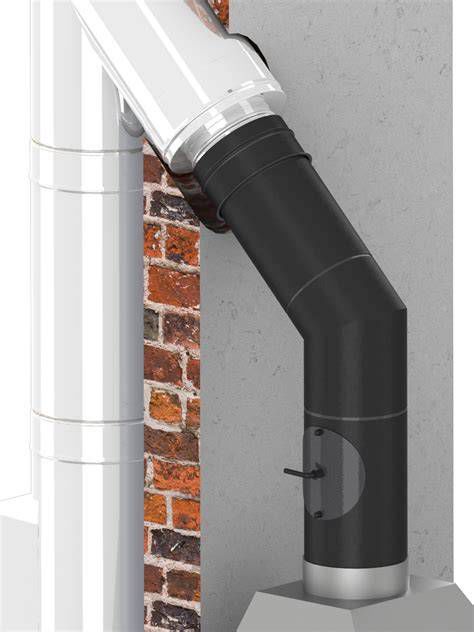

Pri zostavovaní dymovodu je dobré tiež myslieť na každoročné preventívne čistenie. Napomôcť tomu môžete napríklad koleno alebo rúra s čistiacim otvorom. Spalinovú cestu tvorenou dymovody je nutné udržiavať čisté (priechodná) v celej dĺžke a prierezu. Čistenie je nutné vykonávať rovnako často ako čistenie komína, "niekoľkokrát za sezónu". Pripomíname, že podľa normy je za stav komína a dymovodov zodpovedný prevádzkovateľ. Nezábudnite si do zostavy umiestniť čístiace otvory tak, aby ste ju nemuseli nikdy rozoberať. Ideálne je umiestniť čistiaca otvormi do 90 ° kolien, ak máte veľa oblúkov. Ak nemáte kolená, tak kamkoľvek do rovnej rúry. Ideálny stav je, keď môžete bordel v dymovodoch vymiesť do komína a do kachlí. Čistiace otvory a klapky máme vždy 10 cm od zúžené hrany dymovodu.
Použitie Klapiek
To isté platí pre klapky. Ak nemáte klapku pri výpuste z kachlí, určite odporúčame do zostavy jednu umiestniť. Vďaka klapke dokážete regulovať ťah komína a tým znížite spotrebu a zároveň zvýšite účinnosť kachlí. Ak plánujete zakúpiť teplovzdušný výmenník, určite odporúčame umiestniť klapku hneď nad výmenník. Vďaka pouzavřené klapke sa väčšina spalín zdrží vo výmenníku a ten odovzdá oveľa viac tepla, než keby tam klapka nebola.
Kondenzát a Skladovanie
Spaliny z kotlov sa v komíne ochladí a vznikne tu tekutý kondenzát, ktorý sa vracia dymovou cestou (dymovodom) späť do kotla, alebo stečie do vymetacího otvoru na dne komína. Dymovody je možno skladovať voľne ložené, je nutné umiestnenia v suchom prostredí a opatrnosti pri manipulácii, aby nedošlo k poškodeniu povrchu, alebo narušenie kruhovitosti. V prípade miernej deformácie je možné docieliť kruhovitosti "vytiahnutím prípadne tlakom" deformované časti. Pritom si treba počínať tak, aby nedošlo k poškodeniu laku.
Proces Výroby Dymovodov
Dymovody sa najčastejšie vyrába z hrúbky plechu 1,5 a 2mm. Zvitky plechu sa strihajú na požadovaný rozvin pre daný priemer. Rozvin je potom stáčaný na 2 valcové zakružovačce, zvarený na TIG automatu a z jednej strany nalisovaný, aby do seba išli dymovody zapojiť. Potom prebieha odmastenie a lakovanie do požadovanej farby. Na koniec balenia a expedície. Povrchovo sú opatrené samovypalovacím náterom. Pri prvom použití sa náter tzv. Vypáli a je nutné miestnosť odvetrať od vzniknutých splodín.
