Správny návrh a realizácia výkopových prác, ako aj precízne dimenzovanie potrubí, sú kľúčové pre dlhodobú funkčnosť a spoľahlivosť inštalačných systémov. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem, napríklad STN 73 6760, ČSN 75 6760 a DIN 1986-100, ktoré musia byť v súlade s EN 12056-2. Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí.
Výkopové práce a príprava podkladu pre potrubné systémy
Pre inštaláciu potrubí a súvisiacich zariadení je nevyhnutné dodržať špecifické parametre výkopových prác. Správna šírka a hĺbka ryhy, ako aj kvalitný podklad, zabezpečujú stabilitu a ochranu potrubia.

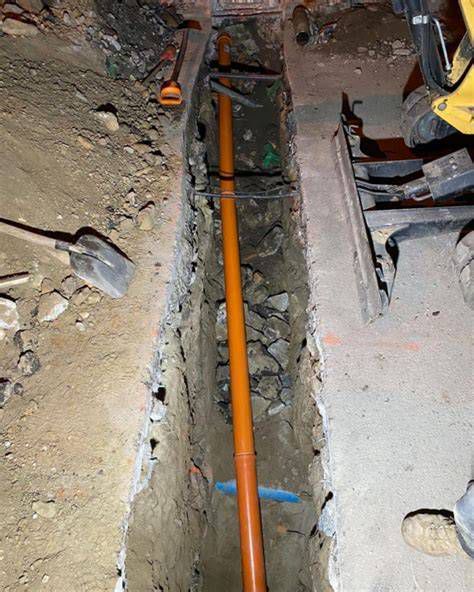

Ryha pre tlakovú prípojku
Pre potrubie tlakovej prípojky na úseku vlastného pozemku (v prípade oplotenia aj pod oplotením) je stanovená hĺbka ryhy 1,0 m - 1,2 m a šírka ryhy 0,4 m. Tieto rozmery zahŕňajú aj spätný zásyp po uložení potrubia a montáži šachty s vystrojením. Potrubie bude uložené do pieskového lôžka hrúbky 0,10 m s obsypom potrubia 0,30 m z piesku. Po uložení potrubia tlakovej prípojky je potrebné ponechať ho odkryté na dĺžku cca 3,0 m pri objekte šachty, s rezervou cca 50 cm pre zaústenie do priestoru šachty.
Výkop jamy pre čerpaciu šachtu
Pre osadenie čerpacej šachty s priemerom 1000 mm a výškou 2,2 m sa vyžaduje výkop jamy so šírkou 1,3 × 1,5 m a hĺbkou 2,2 m. Šachta sa osadí na pieskové lôžko hrúbky 0,10 m, s poklopom cca 5 až 10 cm nad úroveň terénu. Bude nasmerovaná na gravitačný odpad z nehnuteľnosti vyčnievajúcou rovnou plochou nachádzajúcou sa na obvode v strednej časti šachty. V prípade spodnej vody je potrebné šachtu obetónovať do výšky hladiny ako opatrenie proti vztlaku spodnej vody. Po montáži vystrojenia čerpacej šachty nasleduje obsypanie čerpacej šachty pieskom alebo prehodenou zeminou s urovnaním terénu okolo čerpacej šachty. Napojenie a sfunkčnenie odpadu z gravitačnej kanalizácie z nehnuteľnosti na čerpaciu šachtu sa realizuje zaústením gravitačnej kanalizácie.
Výkop pre chráničku káblov
Pre umiestnenie chráničky káblov ovládacej automatiky a čerpadla sa realizuje výkop ryhy s hĺbkou 0,5 m a šírkou 0,3 m. Ryhu je dôležité vykopať v priamom smere bez zbytočných oblúkov. Do tejto ryhy sa uloží chránička s dostatočnou pevnosťou FXP (ICE) s priemerom D 40 mm, vedúca od šachty až po skrinku ovládacej automatiky. Vzdialenosť šachty od osadenia ovládacej automatiky je maximálne 7 m. Výška spodnej hrany skrinky musí byť minimálne 60 cm nad terénom. Zhotovenie trvalej elektrickej prípojky 400 V si vyžaduje päťžilový kábel CYKY 5C x 2,5 mm2 s 10A ističom, ktorý sa dotiahne k miestu umiestnenia skrinky ovládacej automatiky čerpadla s rezervou 50 cm. Napojenie do skrinky je zo spodnej strany.
Všeobecné požiadavky na šírku výkopu pre kanalizačné potrubia
Výkop, do ktorého budete pokladať kanalizačné rúry, by mal byť vždy o 300 mm širší ako rúra, ktorá sa do nej má uložiť. To znamená, že pri použití 110 mm drenážneho potrubia by mal byť široký 410 mm alebo pri použití 160 mm drenážneho potrubia 460 mm.
Prehľad rozmerov výkopov
| Typ výkopu/jamy | Účel | Hĺbka | Šírka/Rozmery | Poznámky k podkladu/uloženiu |
|---|---|---|---|---|
| Ryha | Tlaková prípojka | 1,0 - 1,2 m | 0,4 m | Pieskové lôžko 0,10 m, obsyp 0,30 m piesku |
| Jama | Čerpacia šachta (Ø 1000 mm, výška 2,2 m) | 2,2 m | 1,3 × 1,5 m | Pieskové lôžko 0,10 m, obetónovanie pri spodnej vode |
| Ryha | Chránička káblov | 0,5 m | 0,3 m | Pre chráničku FXP (ICE) D 40 mm, priamy smer |
Dimenzovanie a hydraulické pomery odpadových potrubí vo vnútri budovy
Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje podobne ako v ČR, Nemecku, Rakúsku ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napríklad v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).
Optimálne podmienky pre prúdenie
Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
Hydraulické pomery a typy pripojení
Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol. Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia.
Nepriaznivé hydraulické pomery predstavuje napríklad pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi. Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Reálna rýchlosť v odpadovom potrubí s dĺžkou 30 m dosahuje hodnotu okolo 10 m/s.
Vetranie odpadových potrubí
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať.
Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa príslušných tabuliek. Odpadové potrubie po celej jeho dĺžke sa dimenzuje na prietok odpadovej vody v mieste pod napojením najnižšieho pripájacieho potrubia, jeho najmenšia svetlosť je DN 70.
- Odpadové potrubia s výškou od 70 do 100 m: Musí sa použiť odpadové potrubie s doplnkovým vetracím potrubím.
- Odpadové potrubia s výškou nad 100 m: Odporúča sa výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa.
- Privzdušňovací ventil: V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Zmeny smeru a zalomenia odpadového potrubia
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia však dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí.
Z krivky reálnej rýchlosti prúdenia vyplýva, že do dĺžky potrubia cca 22 m krivka stúpa na hodnotu okolo 10 m/s, potom však rastie minimálne. Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napríklad v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou 2 × 45° kolenom.
Špecifické riešenia pre zalomenia potrubí
- Odpadové potrubia od 10 do 22 m dĺžky: Pri zalomení menšom ako 2,0 m sa povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia.
- Zalomenie ≥ 2,0 m: Prechod do ležatej časti sa odporúča navrhovať podľa EN 12056.
- Odpadové potrubia nad 22 m: Zalomenie menšie než 2,0 m sa navrhuje rovnako ako pre potrubia od 10 do 22 m. Ak je dĺžka odpadového potrubia nad zalomením väčšia ako 30 m, musí byť aj sklon obtokového potrubia najmenej 2 %.
Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti podľa príslušných tabuliek. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení.
Výber materiálov pre vodovodné potrubia
Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov. Meď a plast sú v tejto súvislosti bežne používané materiály.
Vhodné materiály pre prívodné potrubia
Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný. Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.

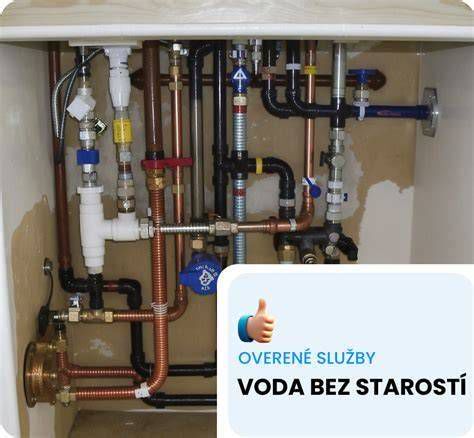

Inštalácia vodovodného potrubia
Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá.
Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.
Odtokové a kanalizačné potrubia: materiály a správna inštalácia
Kanalizačné potrubie je neoddeliteľnou súčasťou každého domu, napriek tomu býva pri návrhu aj realizácii často podceňované. Správna voľba materiálov a tvaroviek má zásadný vplyv na funkčnosť, životnosť aj hlučnosť kanalizácie.
Aké materiály sa dnes používajú pre kanalizačné potrubie
V modernej výstavbe dnes jednoznačne dominujú plastové kanalizačné rúry a tvarovky, ktoré postupne nahradili tradičné materiály. Dôvodom je ich nízka hmotnosť, jednoduchá a rýchla montáž, dlhá životnosť a vysoká odolnosť voči chemickému aj mechanickému namáhaniu. Plastové potrubie navyše dobre tesní, je odolné proti usadzovaniu nečistôt a výrazne znižuje riziko netesností či havárií. Pri výbere materiálu vždy zohľadnite, či ide o vnútornú alebo vonkajšiu kanalizáciu - nie každý typ plastu je vhodný pre všetky podmienky.
Najčastejšie sa dnes používa potrubie z nemäkčeného PVC, polypropylénu (PP) a polyetylénu (PE), pričom každý z týchto materiálov má svoje špecifické vlastnosti a využitie. Zatiaľ čo PVC je obľúbené pre svoju univerzálnosť, PP vyniká vyššou tepelnou odolnosťou a PE pružnosťou. Tradičné materiály, ako je kamenina alebo liatina, sa dnes uplatňujú skôr výnimočne - najčastejšie pri rekonštrukciách starších objektov alebo pri špecifických technických riešeniach.
Vnútorná kanalizácia: potrubie HT
Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Pre rozvody odpadovej vody vnútri budov sa štandardne používa tzv. HT potrubie, typicky v sivom prevedení, ktoré je navrhnuté na vedenie kanalizácie v stenách, podlahách, podhľadoch aj inštalačných šachtách. Vyrába sa v priemeroch približne od 32 do 150 mm a v rôznych dĺžkach, takže sa ľahko prispôsobí dispozícii domu aj napojeniu zariaďovacích predmetov. Medzi jeho hlavné výhody patrí nízka hmotnosť, jednoduchá montáž pomocou hrdlových spojov s tesnením a dobré vlastnosti pri tlmení hluku prúdiacej vody. Je však zásadné počítať s tým, že HT potrubie nie je určené na uloženie do zeme - nie je konštruované na zaťaženie okolitou zeminou ani podmienky mimo objektu, a preto sa pre vonkajšiu kanalizáciu používajú iné, odolnejšie typy rúr.

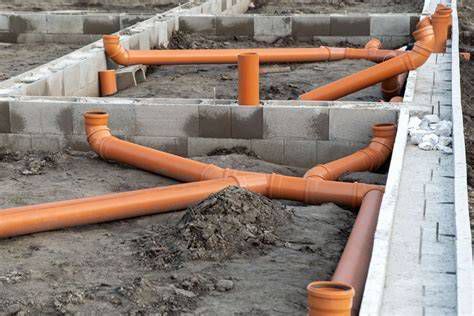

Vonkajšia kanalizácia a potrubie KG
Keď kanalizácia opustí dom a smeruje do zeme, prichádza na rad potrubie KG, ktoré ľahko spoznáte podľa typickej červenohnedej farby. Práve tieto rúry sú určené pre ležaté zvody a vonkajšiu kanalizáciu medzi domom a napojením na verejnú sieť alebo žumpu. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. KG potrubie je konštruované tak, aby bez problémov zvládlo tlak okolitej zeminy, vlhkosť aj dlhodobú prevádzku v podloží, kde nie je priestor na kompromisy. Vyrába sa najčastejšie od priemeru DN 110 vyššie, čo pokrýva bežné potreby rodinných domov, a pri správnej pokládke sa stáva nenápadným, ale veľmi spoľahlivým základom celej vonkajšej kanalizácie.
PVC vs. PP: podobné na pohľad, iné v praxi
Na prvý pohľad môžu potrubia z PVC a PP vyzerať takmer totožne, v praxi sa však ich vlastnosti a využitie výrazne líšia. Zatiaľ čo PVC je overeným a cenovo dostupným riešením pre bežné použitie, polypropylén (PP) ponúka vyššiu technickú odolnosť a lepšie zvláda náročnejšie prevádzkové podmienky. Práve preto sa PP potrubie často využíva tam, kde je kanalizácia viac zaťažovaná, napríklad častým vypúšťaním horúcej vody alebo vyššími nárokmi na životnosť a spoľahlivosť systému.
- vyššia teplotná odolnosť - PP lepšie znáša horúcu vodu bez deformácií
- väčšia chemická odolnosť - vhodné pre agresívnejšie odpadové vody
- vyššia húževnatosť - odolnejšie voči nárazom aj mrazu
- dlhšia životnosť v náročnej prevádzke - ideálne pre technicky zaťažené miesta
Tvarovky: nenápadný, ale kľúčový prvok
Tvarovky sú síce malé a často prehliadané súčasti kanalizácie, bez nich by však žiadny systém nemohol správne fungovať. Práve ony umožňujú meniť smer potrubia, napájať ďalšie vetvy, prechádzať medzi rôznymi priemermi alebo zabezpečiť prístup na čistenie a údržbu. Správna voľba tvaroviek má zásadný vplyv na tesnosť, plynulý odtok aj dlhodobú spoľahlivosť celej kanalizácie. Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.
Prehľad typov tvaroviek a ich využitie
| Typ tvarovky | Na čo slúži | Kde sa najčastejšie používa |
|---|---|---|
| Koleno | Zmena smeru potrubia | rohy, zmeny trasy rozvodu |
| Odbočka | Napojenie ďalšej vetvy | pripojenie zariaďovacích predmetov |
| Redukcia | Prechod medzi rôznymi priemermi | zmena dimenzie potrubia |
| Presuvka | Oprava alebo dodatočné spojenie | rekonštrukcie a úpravy rozvodov |
| Čistiaci kus | Prístup na čistenie kanalizácie | revízne a problematické miesta |
Tiché kanalizačné potrubie a komfort bývania
Hluk prúdiacej vody v kanalizácii dokáže výrazne narušiť pohodu v dome, najmä v poschodových stavbách, kde sú rozvody vedené cez obytné miestnosti alebo spálne. Práve preto sa čoraz častejšie používa tiché kanalizačné potrubie, ktoré je navrhnuté tak, aby minimalizovalo prenos zvuku pri splachovaní a odtoku vody. Tieto systémy bývajú viacvrstvové, často s prímesou minerálov, a v kombinácii so správnym kotvením a oddelením od konštrukcií domu dokážu hluk výrazne utlmiť. Výsledkom je pokojnejší interiér a výrazne vyšší komfort každodenného bývania, ktorý oceníte najmä večer alebo v noci. Ani najlepšie tiché potrubie nefunguje správne, ak je nesprávne uchytené alebo použité na nevhodnom mieste - kombinácia správneho materiálu a kvalitnej montáže je kľúčom k tichej kanalizácii.
Správna voľba materiálu rozhoduje
Pri návrhu kanalizácie platí jednoduché pravidlo: každé potrubie má svoje miesto. Iný materiál sa hodí do interiéru a iný do zeme, a práve správne rozlíšenie medzi vnútornými a vonkajšími rozvodmi je kľúčom k dlhodobo funkčnému systému. Ak sa materiály alebo tvarovky skombinujú nevhodne, môže sa to prejaviť netesnosťami, nepríjemným hlukom pri splachovaní alebo výrazným skrátením životnosti celej kanalizácie.
Prehľad typov potrubí a ich využitie
| Typ potrubia | Kde sa používa | Hlavné vlastnosti |
|---|---|---|
| HT | Vnútorná kanalizácia | ľahký materiál, jednoduchá montáž, dobré tlmenie hluku |
| KG | Vonkajšia kanalizácia v zemi | vysoká pevnosť, odolnosť proti zaťaženiu a mrazu |
| PP | Náročnejšia vnútorná prevádzka | vyššia teplotná aj chemická odolnosť |
| Tiché potrubie | Interiér obytných priestorov | výrazné zníženie hluku pri prevádzke |
Inštalovanie odtokových potrubí a spájanie
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm.
Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %).
Na to, aby sa mohli kanalizačné potrubia a armatúry ukladať, je nutné mať urobené výkopy v správnom spáde, aby sa odpadová voda v potrubí pohybovala pomocou gravitácie. Na dodržanie spádu potrubia je možné použiť vykopanú zeminu z výkopu. Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda. Systém sa používa pre pripojovacie, vetracie, odpadové, dažďové alebo odtokové potrubia. Rúry a tvarovky spoznáte podľa šedej farby. Na predajni nájdete odpadové rúry v priemeroch 32, 40, 50, 63, 75 a 110 mm. Kanalizačné rúry KG sa vyrábajú v oranžovej farbe, sú určené na odvádzanie odpadových vôd zo stavby.
Rezanie a spájanie plastových rúr
Samotné potrubia sa veľmi ľahko spájajú a takmer vždy ide o push fit systém, kedy sa potrubia dodávajú s hrdlami, ktoré obsahujú gumové tesnenie, a armatúry sa dodávajú buď s hrdlom, ktorý pasuje do hrdla inej tvarovky, potrubia alebo hrdlom, ktorý prijíma čap. Na rezanie kanalizačných rúr nie je potrebné špeciálne náradie. Úplne postačí pílka na železo, s ktorou dokážete rúry veľmi ľahko rezať. Je pravdou, že takýto rez je drsný alebo ostrý, čo môže spôsobiť problémy pri spájaní a zatlačení odrezaného konca do objímky, kedy by mohlo dôjsť k poškodeniu tesnenia a vzniku netesnosti, a to nie je dobré.
Aby sa tomuto zabránilo, odporúča sa správne skosiť rúru pomocou nástroja na skosenie alebo zapilovať a vyhladiť koniec potrubia. Následne ešte namazať tesnenie v hrdle správnym mazivom na potrubie. Keď to urobíte, uistite sa, že rúrka je umiestnená vedľa hrdla a pevne ju zatlačte, kým sa nezastaví, potom potiahnite späť o 10 mm, aby sa umožnil pohyb a expanzia. Ako už bolo vyššie spomenuté, 110 mm čierne alebo sivé rúry sú takmer identické ako rúry podzemného systému, dokonca vyrobené z rovnakých materiálov, takže proces rezania a spájania je úplne rovnaký a bežne nie sú potrebné špeciálne adaptéry. Avšak, potrubia na dažďovú vodu alebo odpadové potrubia majú mierne odlišné veľkosti, preto pre dažďové zvody budete potrebovať gumený adaptér, ktorý by ste jednoducho zatlačili do 110 mm podzemnej rúry a potom do nej zatlačili zvodovú rúru. Rovnaký adaptér je možné použiť aj pre odpadové potrubné systémy.
Kanalizačné šachty a príslušenstvo
šachtové základne, stúpačky a poklopy - šachtová základňa umožňuje spojenie z nehnuteľnosti do jedného bodu, ktorý vedie do hlavného kanalizačného systému. V našej SLOSMAT predajni nájdete kanalizačné potrubie KG DN 110 dĺžka 3000 mm, vhodné na systém vonkajšieho kanalizačného potrubia KG, ktorý je určený pre inštaláciu do zeme a možno ho napájať priamo na systém vnútorného kanalizačného potrubia HT. Pre kompletnú inštaláciu odpadových vôd potrebujete kanalizačnú šachtu.
