Návod na správne skrutkovanie a inštaláciu závitových potrubí

Úvod do závitových spojení potrubí

Správna inštalácia oceľových potrubí je rozhodujúca pre zabezpečenie efektívnosti, bezpečnosti a dlhovekosti potrubných systémov. Spojenie oceľových rúr so závitmi dnes zostáva hlavným spôsobom pri montáži vodovodných potrubí alebo plynovodov. Použitie závitov sa ukázalo ako veľmi výhodné na spojenie dvoch valcových prvkov, pričom tento typ pripojenia sa považuje za prístupný pre každého.

Dôkladná príprava oceľových rúr

Predtým, ako začnete inštaláciu, je nevyhnutná dôkladná príprava. Starostlivo preskúmajte každú oceľovú rúru, či nemá známky poškodenia, ako sú trhliny, priehlbiny alebo korózia. Presne zmerajte dĺžku a priemer potrubí, aby ste zaistili správne prispôsobenie, a odstráňte všetky nečistoty alebo hrdzu pomocou drôtenej kefy.

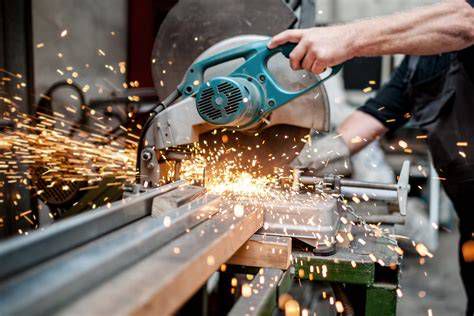

Ak používate uhlovú brúsku alebo piestovú pílu, začnite náradie pred kontaktom s rúrou a potom rezný kotúč pomaly spustite, kým sa nedotkne povrchu. Pri použití pílky pomaly pílové listy ťahajte dozadu a dopredu a uistite sa, že je rez rovný. Poškodené závity na konci oceľovej rúry je potrebné odrezať brúskou a oceľové otrepy oklepať pilníkom. Na novom okraji urobte vstupné skosenie, inak nebude možné zabaliť spojku.

Pri nákupe dielov na spájanie oceľových rúr je potrebné venovať pozornosť parametrom závitovej časti, symetrii profilu a rovnakej výške vrcholov po celej dĺžke závitu. Rozmery závitovej časti, jej dĺžka a počet závitov sú viazané na priemer a hrúbku steny polotovaru oceľovej rúry. Je zrejmé, že závitové spojenie sa používa iba vtedy, ak sú steny potrubia hrubé, v opačnom prípade môže profil závitu oslabiť kov.

Ručné rezanie závitu pomocou matrice

Ručné rezanie závitu pomocou matrice je bežnou technikou pri práci s oceľovými rúrami. Je dôležité dodržiavať správny postup a používať vhodné nástroje na zabezpečenie kvalitného závitu.

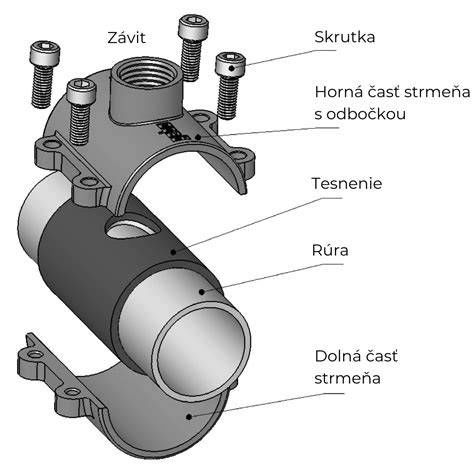

Metódy a typy závitových spojení

Závitové tvarovky sa delia na nasledovné typy: vsuvky, hrdlá, redukcie, zátky, poklopy, matice, uzatváracie skrutky, hadicové vsuvky, uhly, T-kusy, kríže a oblúky. Pre pripojenie prvkov diaľnice je možné použiť kužeľové a valcové závity.

Klasická schéma skrutka-matica

Jedna z pripojených sekcií musí mať vnútorný závit, druhá ryhovanie vonkajšieho závitu. Najčastejšie sa v tomto prípade spájajú rúry rôznych priemerov alebo sa na koniec privarí hrubostenná spojka. Pretože jeden zo segmentov sa musí otáčať, spoj sa ukáže ako neoddeliteľný, čo sa využíva najmä v uzavretých priestoroch vodovodných potrubí.

Dlhé spojovacie spojenie

Ak počas procesu opravy nie je možné otočiť ani jednu zo spájaných polovíc, spojenie sa vykoná pomocou dlhej spojky podľa normy GOST-8955-75. Diel má na vstupe a výstupe pravý a ľavý závit. Po položení tesnenia a vložení medzi konce rúrok zostáva len otočiť telo spojky rukou, aby zapadlo so závitom na každej strane.

Moderné alternatívy pre pripájanie potrubí

Okrem klasických závitov existujú aj modernejšie systémy, ako napríklad WALFORM. Montáž skrutkovania WALFORM spočíva iba v utiahnutí prevlečnej matice. Koniec rúrky je strojovo vytvarovaný do tvaru, ktorý odpovedá hrdlu skrutkovania a prevlečnej matici podľa DIN. Systém zaručuje spoľahlivé upevnenie rúrky, ktoré je schopné odolávať vysokému mechanickému namáhaniu bez ďalších doplňujúcich komponentov. Pre vytváranie lemovaných rúrok sa využíva aj systém „SAE 37°“, ktorý je cenovo úspornou alternatívou voči potrubným spojom, ktoré sa v minulosti museli zvárať.

Riešenie špecifických výziev pri inštalácii potrubí

Problémy a riešenia pri pripájaní pozinkovaných oceľových rúr

Spôsob pripojenia pozinkovanej oceľovej rúry môže byť závit, zváranie alebo drážkovanie. Pri zváraní tupým spojom sa môžu vyskytnúť problémy ako šikmé ústie, nerovnomerná hrúbka zváraného spoja, pieskové otvory alebo zinkové uzlíky na ústí potrubia, čo komplikuje zváranie. Odporúča sa odrezať malú časť hlavy oceľovej rúry pred spracovaním alebo vykonať odstránenie zinkových uzlíkov.

Bežné problémy závitového pripojenia pozinkovaných rúr

• Nesprávny závit: obruč potrubia a závit skrutky sa nemôžu úplne dotýkať a povoliť. Odrežte neusporiadaný závit skrutky a znova nainštalujte skrutkový závit.
• Nezhoda závitov: Skrutkový závit oceľovej rúry nie je v súlade so závitom obruče rúry a nedá sa pripojiť. Obruč potrubia sa musí vymeniť alebo zariadenie sa musí upraviť na opätovné navliekanie.
• Chýbajúca značka: Po závitovaní oceľovej rúry je potrebné zmerať, či hrúbka steny oceľovej rúry môže spĺňať štandardné požiadavky na hrúbku závitu oceľovej rúry.

Aspekty drážkovacieho spojenia

Praskanie pri zvare drážok

1. Zbrúste zváracie rebro vnútornej steny časti tlakovej drážky otvoru rúry, aby ste znížili odpor valenia drážky.
2. Nastavte os oceľovej rúry a drážkovacieho zariadenia a požadujte, aby bola oceľová rúra a drážkovacie zariadenie horizontálne.
3. Nastavte rýchlosť lisovacej drážky. Čas tvarovania lisovacej drážky nesmie presiahnuť špecifikovanú dĺžku a sila musí pôsobiť rovnomerne a pomaly.

Zlomenina drážkovanej oceľovej rúry

1. Zbrúste zváracie rebro na vnútornej stene časti tlakovej drážky ústia oceľovej rúry, aby sa znížil odpor valenia drážky.
2. Nastavte os oceľovej rúry a drážkovacieho zariadenia a oceľová rúra a drážkovacie zariadenie musia byť vodorovné.
3. Nastavte rýchlosť lisovania drážky. Rýchlosť lisovania drážok nesmie prekročiť predpisy a musí pôsobiť silou rovnomerne a pomaly.
4. Skontrolujte šírku a model oporného valca a prítlačného valca drážkovacieho zariadenia a či nedošlo k zahryznutiu spôsobenému nesúladom dvoch veľkostí valcov.
5. Pomocou posuvného meradla skontrolujte, či je drážka oceľovej rúry špecifikovaná.

Požiadavky na drážku vyvalcovanú a vytvorenú drážkovacím strojom

1. Povrch od konca rúry po časť drážky musí byť plochý bez konkávnych konvexných a valivých značiek.
2. Stred drážky musí byť sústredný so stenou rúry, šírka a hĺbka drážky musí spĺňať požiadavky a skontrolovať, či je model objímky správny.
3. Naneste mazivo na gumový tesniaci krúžok a skontrolujte, či nie je poškodený gumový tesniaci krúžok.

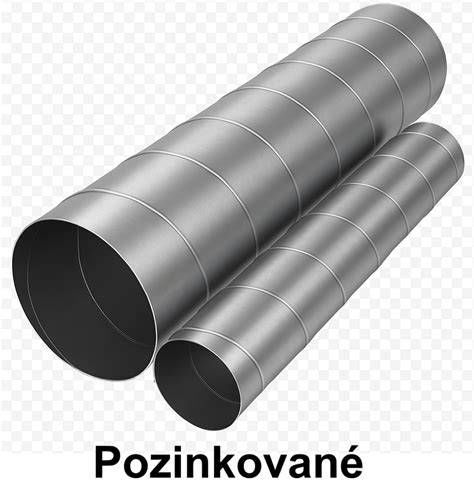

Spájanie kruhového vzduchotechnického potrubia (Spiro potrubie)

Spájanie kruhového vzduchotechnického spiro potrubia z pozinkovaného plechu je základným krokom pri inštalácii vzduchotechnických systémov. Kvalitné spojenie potrubí a tvaroviek zabezpečuje bezproblémový prietok vzduchu a dlhodobú spoľahlivosť systému. Spiro potrubie je vyrobené z pozinkovaného plechu a spája sa pomocou jednoduchých spojok. Spájanie kruhového vzduchotechnického potrubia je jednoduché! Osvojte si šikovné postupy, ako spojiť spiro rúry alebo tvarovky pomocou hliníkovej pásky a samorezných skrutiek.

• Príprava potrubí: Uistite sa, že obidva konce potrubí sú čisté a bez deformácií.
• Použitie spojky (pre rúry): Kruhové potrubia sa spájajú prostredníctvom vnútorných spojok.
• Upevnenie: Na zabezpečenie pevnosti spoja sa používajú samorezné skrutky alebo nity.

Pri spájaní rúry a tvarovky je postup odlišný. Tvarovky (kolená, odbočky, redukcie) sú navrhnuté tak, aby presne pasovali do koncov spiro rúr. Spoj sa vykonáva jednoducho nasunutím tvarovky priamo do rúry.

• Zasunutie tvarovky (rúra a tvarovka): Na rozdiel od spájania dvoch rúr, medzi rúru a tvarovku sa nepoužíva spojka. Tvarovka je navrhnutá tak, aby presne zapadla do konca rúry. Tento postup je jednoduchý a rýchly.
• Spájanie tvaroviek: Tvarovky, ako sú kolená, odbočky alebo redukcie, sa spájajú podobným spôsobom, ako rovné rúry. Jediný rozdiel je, že sa používa vonkajšia spojka.

Správne spájanie spiro potrubí a tvaroviek s použitím spojok je efektívny spôsob, ako zabezpečiť hladký a funkčný vzduchotechnický systém.

Správna inštalácia hadicových fitingov INDUSTRA

Tieto pokyny vás prevedú správnou inštaláciou hadicových fitingov INDUSTRA na rôzne komponenty a vysvetlia, ako vytvoriť bezpečné spojenie s hadicami. Poznámka: Štandardne používame kužeľové skrutkové spoje, ktoré tesne tesnia v príslušných komponentoch bez ďalších tmelov. Pre iné armatúry však môže byť potrebné dodatočné tesnenie.

1. Mazanie závitu: Ľahko namažte závity fitingu, ktorý bude namontovaný do komponentu, mazivom bez LABS.
2. Umiestnenie skrutkového spojenia: Pri uhlovom kovaní zarovnáte teleso kovania do požadovanej polohy a naskrutkujete závitové spojenie prstami pevne do komponentu.
3. Dôležité: Nikdy neotáčajte samotným telom skrutky, aby nedošlo k narušeniu jeho funkčnosti.
4. Mazanie závitov tela kovania: Závit na tele kovania, na ktorý je naskrutkovaná prevlečná matica, zľahka namažte tukom bez LABS.
5. Poznámka: Ak sa prevlečná matica zablokuje alebo sa pri utiahnutí prstami ťažko pohybuje, nepoužívajte žiadne nástroje na jej dotiahnutie - signalizuje to problém s lícovaním.
6. Vizuálna kontrola: Skontrolujte spojenie, či nemá praskliny alebo nepravidelnosti.

Máte nejaké otázky ohľadom montáže hadicových fitingov INDUSTRA alebo potrebujete ďalšiu podporu? Kontaktujte nás ešte dnes!

Kontrola kvality a bezpečnosť po inštalácii

Po inštalácii naplňte potrubný systém vodou a pomaly zvyšujte tlak na špecifikovaný testovací tlak. Opatrne skontrolujte všetky pripojenia, či sa na nich nenachádzajú kvapky, kaluže alebo zmeny tlaku. Pravidelne vykonávajte inšpekcie potrubí a armatúr, aby ste skontrolovali známky opotrebenia, korózie alebo poškodenia.
