Určite sa už aj vám stalo, že ste uvažovali o kúpe nových alebo výmene starých vypínačov. Pre prvotný prieskum ste využili internet a natrafili ste na mnoho pojmov ako je spínač, stmievač, striedavý či krížový prepínač, spínač číslo 1, 2 - x. Ale vy ste predsa hľadali klasický vypínač, tak ako si vybrať? Tento článok vám prináša základné informácie o tom, ako fungujú štandardné vypínače na svetlo, určené pre domové elektroinštalácie, a tiež o ozdobných skrutkách, ktoré spájajú funkčnosť s estetikou.
Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie a vypínačov vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.
Základné informácie o vypínačoch
Ak hovoríme o vypínači, v tomto článku máme na mysli klasický vypínač na svetlo, určený pre domové elektroinštalácie. Vypínač je vlastne ručne ovládaný mechanický spínač, ktorý slúži na zapínanie a vypínanie osvetlenia. Ak chcete spínať iné spotrebiče, napr. ventilátory, žalúzie, atď., môžete použiť tlačidlá alebo iné špecializované ovládače.
Časti vypínača
Každý vypínač sa skladá zo strojčeka, klapky a rámika, ktoré spolu tvoria funkčný a estetický celok.
- Klapka: Nazýva sa aj kolíska a je najnápadnejšou časťou vypínača. Klapka je časť, ktorú ovládame prstami pri obsluhe vypínača.
- Rámček: Zakrýva prechod medzi klapkou a stenou. Môže byť z rovnakého materiálu a farby ako klapka. Rámik zakrýva skrutky a prechod medzi stenou a klapkou. Do spoločného rámika viete umiestniť až 6 prístrojov - vypínače, stmievače, ale aj zásuvky či iné ovládače. Na výber máte vodorovné, ale aj zvislé radenie. Ak chcete zásuvky a vypínače zladiť, vyberajte vždy z jedného dizajnového radu od jediného výrobcu.
- Strojček: Je ukrytý pod klapkou a zabezpečuje samotné spínanie el. prúdu. Strojček je jadro - mechanizmus, ktorý zabezpečuje technické fungovanie vypínača.
Radenie vypínačov - Funkcia a použitie
Vypínače na svetlo rozdeľujeme podľa funkcie na niekoľko druhov. Radenie vypínača určuje, akým spôsobom bude svetlo alebo iný spotrebič ovládaný. Najjednoduchšie je vychádzať z toho, koľko svetiel alebo okruhov chcete ovládať a z koľkých miest má byť ovládanie možné. Niektoré môžu ovládať aj viac svetidiel, prípadne ich môžete zapojiť tak, že budete môcť ovládať jedno svietidlo z viacerých miest. Vypínače ovládané z viacerých miest, tzv. schodiskové a krížové vypínače, umožňujú pohodlné ovládanie osvetlenia. Ak chcete svietidlo alebo svietidlá ovládať z viacerých miest, môžete použiť stýkače alebo schodiskové automaty a k nim pripojiť tlačidlá.
Pre lepšiu orientáciu v typoch a funkciách vypínačov prinášame prehľadné radenie:
| Radenie | Názov / Označenie | Funkcia a Použitie | Poznámky |
|---|---|---|---|
| 1 | Jednopólový vypínač | Ovládanie jedného svetla, spotrebiča alebo svetelného okruhu z jedného miesta. Je najbežnejším typom. | Najbežnejší, jednopáčkový. |
| 1S | Jednopólový so signalizáciou | Ovládanie jedného svetla z jedného miesta so signalizáciou zapnutého stavu. V jednej polohe sú kontakty rozopnuté a elektrický obvod je prerušený. | Signalizačná tlejivka/LED ukazuje zapnutie. |
| 1So | Jednopólový s orientačným svetlom | Ovládanie svetla alebo spotrebiča z jedného miesta, ale jeho tlejivka alebo LED spravidla svieti pri vypnutom stave pre ľahké nájdenie v tme. | Môže spôsobiť preblikávanie úsporných svetelných zdrojov alebo LED žiaroviek. |
| 2 | Dvojpólový vypínač | Ovláda dva póly súčasne (dva vodiče alebo obvody) z jedného miesta. Má jednu ovládaciu klapku. | V praxi sa používa menej často. |
| 3 | Trojpólový vypínač | Má tri vstupy a tri výstupy spoločne ovládané jednou klapkou alebo ovládacím prvkom. | Funguje rovnako ako vypínač č. 1, ale pre tri okruhy. |
| 5 | Sériový vypínač / Lustrák | Má dve klapky a slúži na samostatné ovládanie dvoch svetelných okruhov z jedného miesta. | Nazývaný aj lustrový vypínač. Je v podstate zdvojeným vypínačom č. 1. |
| 6 | Striedavý prepínač / Schodiskový / Chodbový | Slúži na ovládanie jedného svetelného obvodu z dvoch miest. Na ovládanie jedného svetla z dvoch miest sa používajú dva vypínače radenia 6. Využíva sa na schodiskách a dlhých priechodných chodbách. | Na jednej strane sa svetlo zapne, na druhej vypne. |
| 6So | Schodiskový prepínač s orientačným svetlom | Je schodiskový prepínač s orientačným osvetlením. Orientačné osvetlenie býva užitočné najmä v chodbách, na schodiskách a v spoločných priestoroch. | Kombinácia radenia 6 a orientačného svetla. |
| 7 | Krížový prepínač | Používa sa tam, kde potrebujete ovládať jedno svetlo z troch a viacerých miest. Zapája sa vždy spoločne s vypínačmi č.6. | Na ovládanie z troch miest sa používa zostava: radenie 6 + radenie 7 + radenie 6. |
| Tlačidlo | Tlačidlo | Jednopáčkový, prípadne dvojpáčkový vypínač, ktorý sa po stlačení vráti do vypnutej polohy. Využívajú sa pre spustenie ventilátorov, schodiskové automaty, na ovládanie žalúzií. | Môže mať jednu stabilnú polohu, do ktorej sa vráti, alebo dve stabilné polohy. |
RÔZNE TYPY ELEKTRICKÝCH SPÍNAČOV | ako ich identifikovať a kde ich použiť|
Montáž vypínačov
Existujú dva hlavné spôsoby montáže vypínačov, ktoré sa líšia estetikou a náročnosťou inštalácie.

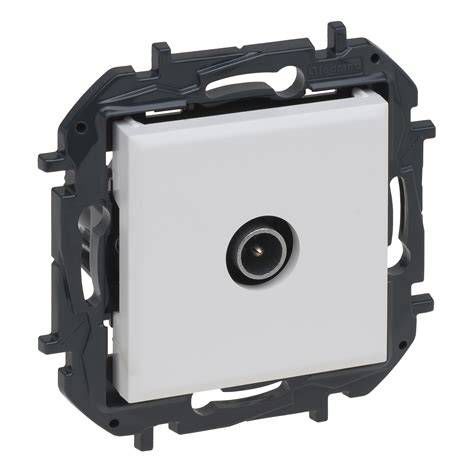

Zapustená montáž

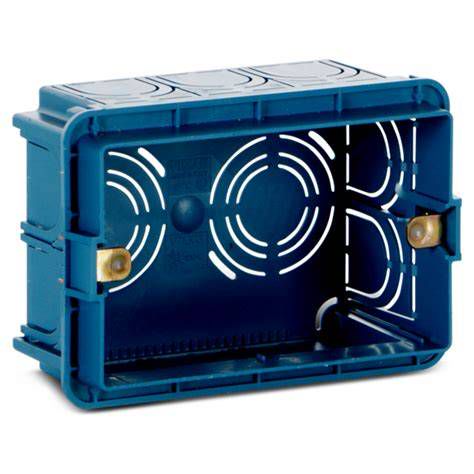

Zapustená montáž účinnejšie chráni mechanizmus prístroja pred poškodením a pôsobí elegantnejším a menej rušivým dojmom. Tieto vypínače sa neupevňujú priamo do steny, ale priskrutkovaním strojčeka do plastovej inštalačnej krabice. Nevýhodou je, že pre krabicu musíte vysekať vhodný otvor, čo platí aj pre káble, keďže ich budete chcieť takisto ukryť pod omietku.
Krabice môžu mať rôzne hĺbky, v Európe však majú jednotnú veľkosť. Priemer je 68 mm pre krabice KU-68 a KP-68. Existujú varianty na montáž do steny a na stenu - pomocou takejto krabice nainštalujete podomietkový vypínač na omietku. V ponuke nájdete aj varianty pre montáž do dreva, do sadrokartónu či hlboké krabice do zateplenej steny.

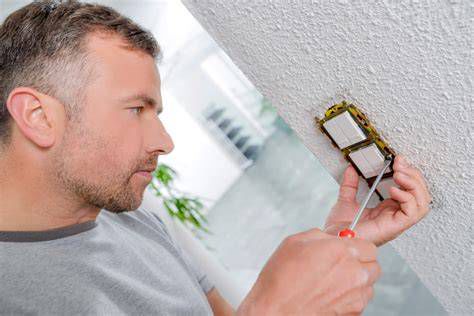

Montáž na povrch
Montáž na povrch sa používa skôr v exteriéri, prípadne v neobytných priestoroch, ako sú dielňa, garáž, pivnica alebo priemyselné priestory, najmä v spojení s uložením káblov do inštalačných líšt alebo inštalačných rúrok. Výhodou je, že pre vypínače na stenu nemusíte vysekávať otvor, vypínače majú pripravené otvory na skrutky.
Inštalačné zóny a výška montáže
Technické normy (STN) nepredpisujú, v akej výške má byť vypínač nainštalovaný. Odporúčajú len umiestnenie vypínačov a káblov do tzv. elektroinštalačných zón. Vypínače ovládané z jedného miesta majú v rôznych krajinách iné normy montážnej polohy. V USA či Ázii zapaľujete svetlo smerom hore, v Anglicku smerom dolu. Nech už zvolíte akýkoľvek variant, montážne polohy by ste mali nastaviť v celom objekte jednotne.
Pripojenie vodičov
Strojčeky vypínačov bývali kedysi vybavené klasickými skrutkovými svorkami. Dnes sú bežné bezskrutkové pružinové svorky, ktoré stlačíte a odizolovaný vodič do nich jednoducho zasuniete. Skrutkovač potrebujete iba na ich demontáž.
Odolnosť a krytie IP

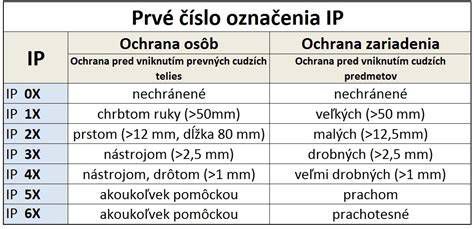

Vypínače v interiéri sú spravidla určené do suchého prostredia. Aj doma však nájdete priestory s náročnejšími podmienkami, ktoré si vyžadujú použitie vypínačov odolných voči prachu či vlhkosti. Môže ísť napr. o kúpeľne, pivnice, garáže, dielne alebo vonkajšie priestory. Odolnosť sa vyjadruje tzv. krytím IP. Tento parameter vyjadrujú výrobcovia písmenami IP a dvojmiestnym číslom. Vypínače v kúpeľni a vo vonkajších priestoroch, rovnako ako svietidlá, využívajú krytie IP. Do vonkajších priestorov siahajte po vypínačoch s vyšším krytím (IP44), ktoré sú odolné voči vonkajším podmienkam. Čo sa týka kúpeľne, odporúča sa využitie vypínačov s vyšším krytím, avšak ak dodržíte určité podmienky, môžete využiť aj obyčajné vypínače a zásuvky. Elektrické vypínače pre suché prostredie majú zvyčajne krytie IP20. O vypínačoch odolných voči vlhkosti hovoríme v prípade, že majú krytie IP44, ktoré im zaručí odolnosť voči striekajúcej vode. Vypínače IP20 od tých odolnejších na prvý pohľad často nerozoznáte.
| Stupeň krytia (IP) | Ochrana proti vniknutiu cudzích predmetov (prvé číslo) | Ochrana proti vniknutiu vody (druhé číslo) | Typické použitie |
|---|---|---|---|
| IP20 | Chránené proti pevným cudzím predmetom s priemerom ≥ 12,5 mm | Bez ochrany proti vode | Bežné interiérové vypínače v suchých miestnostiach |
| IP44 | Chránené proti pevným cudzím predmetom s priemerom ≥ 1,0 mm | Chránené proti striekajúcej vode zo všetkých smerov | Vypínače v kúpeľniach (pri dodržaní zón), garážach, pivniciach, čiastočne vonkajšie priestory |
| IP54 | Čiastočná ochrana proti prachu | Chránené proti striekajúcej vode zo všetkých smerov | Zariadenia v prašnom alebo vlhkom prostredí |
| IP65 | Úplná ochrana proti prachu | Chránené proti tryskajúcej vode | Priemyselné prostredie, vonkajšie zariadenia vystavené poveternostným vplyvom |
| IP67 | Úplná ochrana proti prachu | Chránené proti dočasnému ponoreniu do vody (0,15 - 1 m na 30 minút) | Zariadenia vystavené ponoreniu do vody |
Ozdobné skrutky: Elegancia v detailoch
Dekoratívna skrutka nie je len jednoduchý upevňovací prvok; je to zmes funkčnosti a estetiky, ktorá môže výrazne zvýšiť vizuálnu príťažlivosť rôznych predmetov a štruktúr. Dekoračné skrutky sú navrhnuté s dôrazom na ich vzhľad, okrem ich primárnej funkcie spájania alebo upevňovania materiálov. Na rozdiel od štandardných skrutiek, ktoré sú často obyčajné a úžitkové, dekoratívne skrutky prichádzajú v širokej škále tvarov, veľkostí, povrchových úprav a prevedení.
Charakteristické vlastnosti ozdobných skrutiek

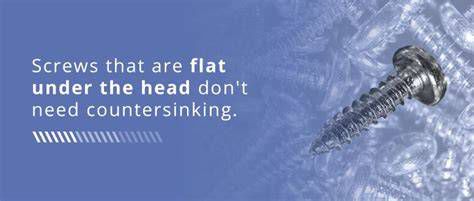

Obzvlášť výrazné sú hlavy ozdobných skrutiek. Hlavy skrutiek nájdete vo forme šesťuholníkov, oválov, guľatých a dokonca aj na mieru vyrábaných tvarov. Tieto jedinečné dizajny hlavy poskytujú nielen bezpečné uchopenie pri inštalácii, ale tiež dodávajú celkovému vzhľadu nádych štýlu.
Rovnako dôležité sú povrchové úpravy ozdobných skrutiek. Bežné povrchové úpravy zahŕňajú chrómovanie, niklovanie, zinkovanie a práškové lakovanie. Dištančné skrutky, nazývané aj ozdobné skrutky, sa hojne používajú pri upevnení tabúľ na stenu, ak nám ide o reprezentatívny dojem. Dištančné skrutky používame, ak chceme tabuľu odsadiť od steny. Montáž je veľmi jednoduchá, použijete bežné skrutky priemeru od 3 do 5 mm. Krytky skrutiek používame, ak chceme tabuľu namontovať priamo na stenu.
Typy ozdobných skrutiek
- Skrutky do dreva: Sú jedným z najbežnejších typov dekoratívnych skrutiek. Sú špeciálne navrhnuté na použitie v dreve a majú ostrý hrot a hrubé závity, ktoré im umožňujú ľahko preniknúť do dreva. Skrutky do dreva sa často dodávajú s ozdobnými hlavami, ako sú ploché hlavy, okrúhle hlavy alebo kruhové hlavy.
- Strojové skrutky: Používajú sa na vzájomné spojenie kovových častí alebo na pripevnenie kovových komponentov k iným materiálom. Skrutka so šesťhrannou hlavou je typ skrutky do stroja so šesťhranným vnútorným šesťhranom v hlave, ktorý si na inštaláciu vyžaduje imbusový kľúč. Tieto skrutky sa často používajú v strojárstve, elektronike a automobilovom priemysle.
- Tesniace skrutky: Sú navrhnuté tak, aby poskytovali bezpečné tesnenie odolné voči manipulácii. Tieto skrutky sa bežne používajú v elektromeroch, ovládacích paneloch a iných zariadeniach, kde je bezpečnosť a ochrana kľúčová.
Použitie ozdobných skrutiek
Dekoratívne skrutky nachádzajú široké uplatnenie v rôznych odvetviach, kde je dôležitá nielen pevnosť spojenia, ale aj jeho vizuálna stránka.
- Vo výrobe nábytku: Hrajú pri výrobe nábytku zásadnú úlohu. Môžu sa použiť na pripevnenie dekoratívnych prvkov, ako sú kľučky, gombíky a lišty, na skrinky, zásuvky a stoličky. Napríklad sada mosadzných skrutiek v starožitnom štýle dokáže premeniť obyčajnú drevenú skrinku na umelecké dielo. V modernom dizajne nábytku sa dajú použiť elegantné a minimalistické skrutky na vytvorenie čistého a súčasného vzhľadu.
- V interiérovom dizajne: Používajú sa na dodanie charakteru a detailu rôznym prvkom. Môžu byť použité v obkladoch stien, stropných svietidlách a kovaniach dverí. Napríklad rad dekoratívnych skrutiek možno použiť na vytvorenie geometrického vzoru na stene objektu, čím sa pridá zmysel pre hĺbku a textúru. V stropných svietidlách môžu ozdobné skrutky držať rôzne časti pohromade a zároveň slúžiť ako dekoratívny prvok.
- V architektúre: Používajú sa v exteriéri aj interiéri budov. V exteriéri sa dajú použiť na pripevnenie obkladov, obkladových dosiek a dekoratívnych prvkov na fasádu budovy. Napríklad nerezové ozdobné skrutky možno použiť na pripevnenie hliníkových obkladových panelov, ktoré poskytujú moderný a odolný vzhľad. Vo vnútri budovy sa dajú použiť na schodištia, zábradlia a iné konštrukčné prvky.
- V automobilovom a námornom priemysle: Sú tiež široko používané. V autách sa dajú použiť na pripevnenie vnútorného obloženia, komponentov palubnej dosky a exteriérového príslušenstva. Napríklad chrómované skrutky možno použiť na pripevnenie na mieru vyrobenej mriežky chladiča alebo spojlera, čím dodajú vozidlu športový a štýlový vzhľad. V námornom priemysle sa dekoratívne skrutky používajú na upevnenie lodného hardvéru, ako sú príchytky, prielezy a navigačné svetlá.
- V elektronickom priemysle: Používajú sa na montáž elektronických zariadení a krytov. Môžu byť použité na pripevnenie dosiek plošných spojov, krytov a iných komponentov. Napríklad malé strojové skrutky s dekoratívnou povrchovou úpravou možno použiť na zostavenie smartfónu alebo notebooku.
