Základom pre trvácne a funkčné podlahové konštrukcie je správny výber a inštalácia izolačných materiálov. Základnou zásadou pri zhotovovaní podlahových konštrukcií je dodržať odporúčané typy výrobkov pre jednotlivé druhy podláh. Kvalitná tepelná a zvuková izolácia je neoddeliteľnou súčasťou každej modernej stavby. Musí byť súvislo uložená v rovnakej hrúbke a kvalite na celej ploche podlahy, aby efektívne plnila svoju funkciu. Izolácie je potrebné vždy chrániť pred poveternostnými vplyvmi a ukladať ich len v suchom stave.

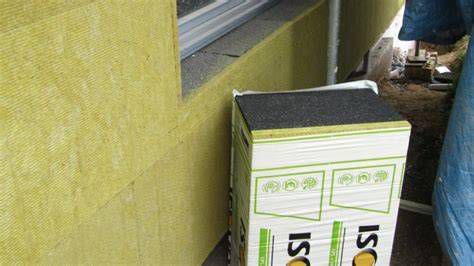

Typy izolácií NOBASIL pre podlahy
Pre rôzne typy podlahových konštrukcií a zaťažení sú určené špecifické produkty z radu NOBASIL. Odporúčané výrobky pre tento druh podláh sú NOBASIL PTN, NOBASIL PTE a NOBASIL PTS pre občianske stavby, zatiaľ čo pre priemyselné stavby sa využíva NOBASIL PVT. Tieto izolácie sú navrhnuté tak, aby spĺňali náročné požiadavky na tepelnoizolačné a akustické vlastnosti.
Okrem pevných dosiek existujú aj špecifické riešenia. Tepelná izolácia NOBASIL MPN je mäkká a nemôže byť zaťažovaná, preto nachádza uplatnenie v iných typoch konštrukcií, ako sú napríklad podlahy s hranolmi.
Príprava podkladu pre inštaláciu izolácie
Správna príprava podkladu je kľúčová pre dlhodobú funkčnosť celej podlahovej konštrukcie. Podlahová konštrukcia sa montuje na rovný, suchý, čistý a dostatočne nosný podklad (nosnú konštrukciu), spĺňajúci požiadavky projektu a navrhovaného zaťaženia celej podlahovej konštrukcie. Dôležitým parametrom pre výslednú kvalitu nášľapných povrchových vrstiev podlahy je rovnosť nosného podkladu.
Z tohto dôvodu musí spĺňať rovinnosť nosného podkladu hodnoty 2 mm / 2 m, max. však 4 mm (vzhľadom na možnosť dodatočného dotvarovania izolačnej vrstvy). Nerovnosti je možné vyrovnať pomocou:
- tzv. samonivelizačnými stierkovými hmotami pre hrúbky odporúčané výrobcami týchto hmôt.
- tzv. suchými vyrovnávacími podsypmi v hrúbke minimálne 20 mm.
Pred pokládkou izolácie je dôležité zabezpečiť ochranu pred vlhkosťou. Aby sa zabránilo vzlínaniu zvyšnej alebo dodatočnej vlhkosti z nosnej konštrukcie do izolačnej vrstvy, položíme na suchú, vyrovnanú a vyčistenú podkladovú konštrukciu pásy PE fólie (0,2 mm) s presahmi medzi jednotlivými pásmi min. 100 mm (príp. prelepením) a vytiahnutím na zvislé konštrukcie min. do konečnej výšky podlahovej konštrukcie. V prípade drevených nosných konštrukcií sa použitie PE fólie medzi nosnou konštrukciou a izolačnou vrstvou nedoporučuje.
Realizácia ľahkých plávajúcich podláh s izoláciou NOBASIL PTS
Charakteristika a výhody
Ľahké plávajúce podlahy sú moderným riešením pre rýchlu a efektívnu realizáciu. Tieto podlahy sa realizujú ako montované bez mokrého procesu. Uplatňujú sa najmä v montovaných stavbách, v podkroviach a pri dodatočne zatepľovaných podlahách. Sú vhodné tam, kde sa vyžaduje rýchla realizácia a minimálne priťaženie stropnej konštrukcie.
Z hľadiska súčasných technologických požiadaviek musia ľahké plávajúce podlahy spĺňať podmienky kročajovej nepriezvučnosti, prípadne aj tepelno-technické požiadavky (nad nevykurovanými priestormi, zamedzenie úniku tepla a pod.). V tomto kontexte zohráva NOBASIL PTS kľúčovú úlohu pri zabezpečovaní požadovaných parametrov tepelnej izolácie a prispieva k celkovej tepelnej kapacite podlahovej konštrukcie. Nosný podklad by mal mať plošnú hmotnosť okolo m´ = 300 kg m-2, nakoľko účelom podláh je predovšetkým zlepšiť hodnotu krokového hluku stropu, a preto je dobré používať ľahké plávajúce podlahy len na akusticky lepších nosných stropných konštrukciách.
Izolovaná plávajúca podlaha
Pokládka izolačných dosiek NOBASIL PTE, PTS alebo PVT
Na vhodný podklad je už možné ukladať izoláciu NOBASIL PTE, PTS, min. objemovej hmotnosti 150 kg/m3 alebo NOBASIL PVT, ktorá je do týchto druhov konštrukcií určená. Formáty dielcov suchých podláh sú zvolené s dôrazom na ľahkú manipuláciu. Izolácia sa najčastejšie používa v hrúbkach 20, 30, 40, 50 až 80 mm a formát dosiek je štandardný 1000 x 500 mm.
Pri pokládke dosiek je dôležité dodržiavať správny postup. Dosky NOBASIL PTE, PTS alebo NOBASIL PVT ukladáme od stanoveného miesta (rohu) miestnosti na doraz, vždy do plošnej väzby medzi doskami, smerom k východu z miestnosti. Izoláciu je potrebné ukladať na tesno, poprípade vystriedať i dve hrúbky, aby sa predišlo tepelným mostom a zabezpečila súvislosť izolačnej vrstvy. Pri ukladaní dvoch vrstiev, položíme prvú izolačnú vrstvu zo základných a polovičných formátov dosiek. Na založenie druhej izolačnej vrstvy použijeme tzv. obvodový rad izolačných dosiek upravených na formát 250 x 1 000 mm.
Dilatačné pásiky a vrchné vrstvy
Pre optimálnu funkčnosť plávajúcej podlahy je nevyhnutné oddeliť podlahovú konštrukciu od zvislých stien. Veľmi podstatný vplyv na zvukovo - izolačné vlastnosti podlahovej konštrukcie má oddeľujúci pásik (oddeľuje podlahovú konštrukciu od zvislých stien). Tento pásik plní zároveň funkciu dilatačnej medzery medzi konštrukciou steny a podlahy. Celá podlahová konštrukcia je od stien oddelená izolačným okrajovým pásikom NOBASIL z toho istého materiálu, ako je hlavná izolácia. Okrajový pás zabraňuje prenosu kročajového hluku a prechodu tepla.
Po položení izolácie nasledujú vrchné vrstvy. Na vrstvy z ľahkých veľkoplošných dosiek (plnia funkciu podkladu a roznášacej vrstvy) je vhodné použiť sadrokartónové dosky, drevotrieskové resp. drevoštiepkové dosky alebo podlahové panely, tvorené doskami. Minimálna hrúbka tejto vrstvy je daná typom dosky, pričom by mala byť min. 20 mm a formát dosky musí byť min. 1,0 m2. Je už samozrejmosťou pri tomto type dosiek, že dosky sa montujú v jednej vrstve vzájomným zlepením ich hrán v úprave pero-drážka do výslednej plávajúcej dosky. Dosky začíname ukladať v rovnakom mieste (rohu) miestnosti ako pri doskách NOBASIL, vždy krížom na smer ukladania poslednej izolačnej vrstvy. Prvý rad dosiek ukladáme drážkou k stene s dilatačnou medzerou - pásik NOBASIL po celom obvode miestnosti. Čelo dosky na pozdĺžnej strane starostlivo vyrovnáme a zaklinujeme vždy dvojicou klinov uložených v dilatačnej medzere.

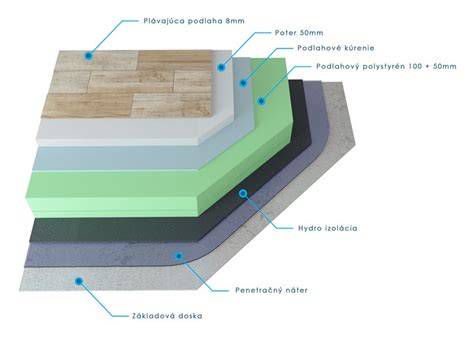

Konštrukcie podláh s hranolmi a izoláciou NOBASIL MPN
Alternatívou k plávajúcim podlahám sú montované podlahy s hranolmi. Tieto podlahy sa realizujú ako montované bez mokrého procesu. Uplatňujú sa najmä v montovaných stavbách, v podkroviach a pri dodatočne zatepľovaných podlahách. Základným nosným prvkom celej konštrukcie sú hranoly, ktoré sú takmer vždy na báze dreva. Osová vzdialenosť medzi nimi je závislá od nosnosti materiálu použitého na nášľapnú vrstvu.
Z hľadiska akustiky je dôležité dať pod nosné hranoly podložky z tvrdej gumy, ktoré zabránia vzniku akustických mostov. Pred pokládkou izolačného materiálu je dôležité, aby sa všetky drevené časti podlahy ošetrili konzervačnými nátermi. Materiál NOBASIL MPN sa vkladá medzi nosné hranoly a platí, že hrúbka izolácie je rovnaká s výškou hranolov. Pri realizácii nesmieme zabudnúť na fólie - hydroizolačnú, ak sa jedná o podlahu nad terénom alebo na parozábranovú fóliu od interiéru, ktorá sa pokladá na izoláciu NOBASIL MPN.

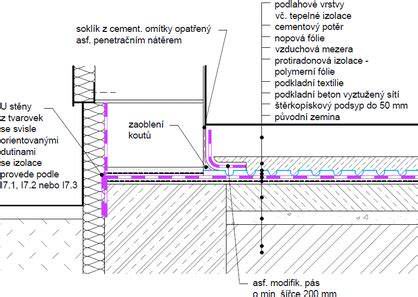

Plávajúce podlahy s betónovou vrstvou (mokrý proces)
Pri konštrukciách s mokrým procesom, ako sú napríklad plávajúce podlahy s betónovou roznášacou vrstvou, je dôležitá ochrana izolácie pred vlhkosťou. Na izoláciu je potrebné položiť PE fóliu alebo asfaltový pás, pretože betonáž je mokrý proces a je potrebné izoláciu chrániť pred technologickou vlhkosťou. Presah fólie a pásov v mieste styku je min. 100 mm. Betónová vrstva musí byť kvality min. B 20 a hrúbky min. 40 mm, kedy je však už nutné použiť i vystužovaciu sieť do betónu.
Prehľad typov izolácií NOBASIL pre podlahy a ich použitie
| Typ izolácie NOBASIL | Odporúčané použitie | Minimálna objemová hmotnosť | Poznámky |
|---|---|---|---|
| NOBASIL PTN, PTE, PTS | Občianske stavby (ľahké plávajúce podlahy) | 150 kg/m³ (pre PTE, PTS) | Pre splnenie kročajových a tepelno-technických požiadaviek. |
| NOBASIL PVT | Priemyselné stavby | N/A | Určená pre náročné konštrukcie s vyšším zaťažením. |
| NOBASIL MPN | Montované podlahy s hranolmi, podkrovia | N/A | Mäkká, nesmie byť zaťažovaná priamo. Vkladá sa medzi hranoly. |
Časté chyby pri inštalácii tepelnej izolácie
Aj napriek detailným pokynom a dostupnosti kvalitných materiálov sa pri inštalácii izolačných vrstiev vyskytujú chyby, ktoré môžu negatívne ovplyvniť celkovú funkčnosť podlahy. Izolačná vrstva je najčastejšie poddimenzovaná v oblasti hrúbky, čo vedie k nedostatočnej tepelnej a zvukovej izolácii. Nevhodné typy dosiek a skladieb vyskytujúcich sa v projekte veľmi často úplne znehodnotia celú skladbu podlahy. Nedodržanie pokynov výrobcu počas skladovania, manipulácie a montáže môže mať taktiež za následok nefunkčnosť podlahovej konštrukcie.

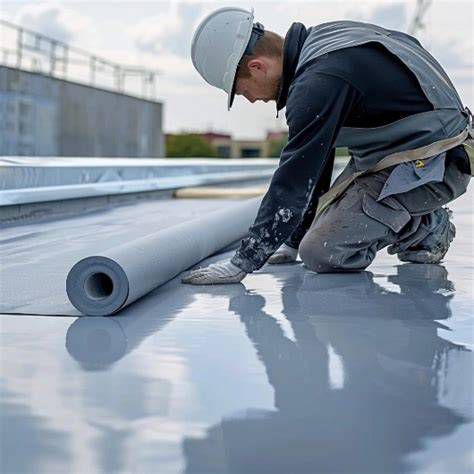

Veľké problémy vznikajú po montáži tepelnej izolácie, kedy môže dôjsť k možnému poškodeniu (rozšliapaniu) izolácie. Preto je kľúčové dbať na správnu ochranu a postup pri realizácii.
