Staviate dom, prerábate ho, alebo meníte elektroinštaláciu či strešnú elektrickú prípojku? V každom z týchto prípadov budete potrebovať nový elektromerový rozvádzač. Tento článok vám poskytne komplexný sprievodca výberom a montážou elektromerového rozvádzača.
Čo je elektromerový rozvádzač a prečo si ho nemôžete poskladať na kolene
Elektromerový rozvádzač, často nazývaný aj „skrinka na hodiny“, je kľúčovou súčasťou vašej elektrickej prípojky. Jeho hlavnou funkciou je merať spotrebu elektrickej energie a ochrániť hlavný prívod. Je to dôležitý prvok, ktorý by ste nemali podceňovať a už vôbec si ho neskladajte „na kolene“.
Elektromer a hlavný istič sú plombované časti a akékoľvek neoprávnené zásahy do nich vám môžu priniesť sankcie od distribútora elektriny. Navyše, nesprávna montáž môže viesť k vážnym nebezpečenstvám, vrátane úrazu elektrickým prúdom, ktorý môže byť aj smrteľný. Sami do elektromera a hlavného ističa nezasahujte.
Elektromerový rozvádzač musí spĺňať prísne požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po inštalácii musí prejsť odbornými skúškami a výrobca musí k nemu vydať vyhlásenie o zhode a protokol o kusovej skúške. Bezpečnosť je na prvom mieste, preto je neodporúčané riskovať a zhotovovať si vlastnú elektrickú skrinku bez potrebných znalostí a certifikácií.
Úloha distribučnej spoločnosti a výber správneho rozvádzača
Na Slovensku pôsobí viacero distribučných spoločností elektriny, pričom každá z nich má špecifické požiadavky na usporiadanie a zapojenie elektromerového rozvádzača. Preto je nevyhnutné zistiť si, aká distribučná spoločnosť pôsobí vo vašej oblasti, aby ste mohli vybrať správny typ rozvádzača. Pointa je, že každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači, no od roku 2025 sú oficiálne zakázané.
Distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej tieto požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke.
Ako nemá vyzerať rekonštrukcia elektroinštalácie...
Kritériá pre výber elektromerového rozvádzača
Pri výbere elektromerového rozvádzača je potrebné zvážiť niekoľko kľúčových faktorov, ktoré ovplyvnia jeho funkčnosť a vhodnosť pre vašu konkrétnu stavbu.

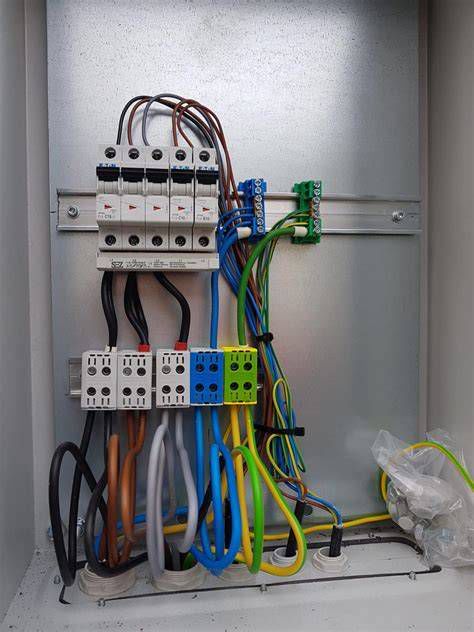

1. Umiestnenie a typ montáže
Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás.
- Elektromerový rozvádzač na stenu, do steny alebo do plota: Ide o klasickú „kocku“, ktorá sa montuje na povrch steny, zapustí sa do nej alebo sa integruje do plota. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení.
- Pilierový elektromerový rozvádzač: Tento typ je určený na zahrabanie priamo do zeme bez potreby betónovania. Má špeciálny zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot.
Pri výbere je dôležité zvážiť aj priestor pre káble. Niektoré rozvádzače majú káblový priestor vo forme dutého podstavca, iné sú bez dodatočných priestorov. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.
2. Počet fáz a taríf
Od toho závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač.
- Jednofázové elektromerové rozvádzače: Obvykle sa inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod.
- Trojfázové elektromerové rozvádzače: 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.
Rozhodujúci je aj počet taríf:
- Jednotarifné meranie: Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
- Dvojtarifné meranie (dvojsadzbové): V tom prípade sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať tzv. dvojtarifný elektromer a elektromerový rozvádzač prispôsobený na dvojtarifné meranie. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.
3. Počet elektromerov
Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.
4. Hlavný istič a ďalšie komponenty
Hlavný istič nie je štandardnou súčasťou väčšiny elektromerových rozvádzačov a musíte si ho dokúpiť samostatne, pretože rôzne domy či budovy ho môžu mať rôzny. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Pri výbere hlavného ističa je dôležité dodržať maximálny prúd, ktorý znesú vodiče a samotný rozvádzač. Takisto je potrebné zvoliť správny prierez (hrúbku) prívodných káblov na základe menovitého prúdu ističa.

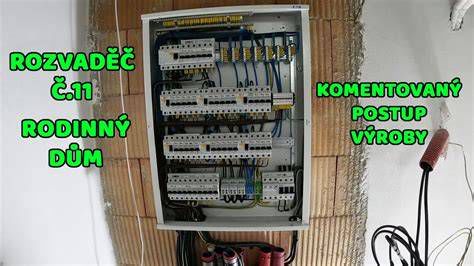

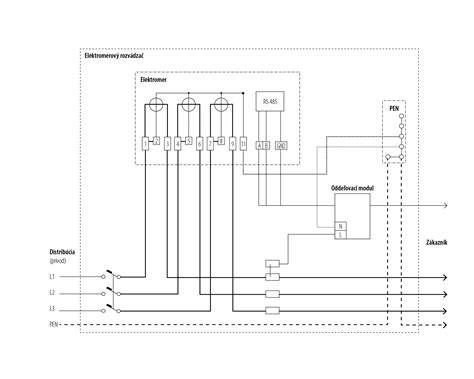

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača), ktorý je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
5. Materiál rozvádzača
Materiál väčšiny elektromerových rozvádzačov je tvrdený polyester (často spevnený sklolaminátom), ktorý je samozhášavý a odolný voči poveternostným vplyvom, intenzívnemu dažďu a krupobitiu. Takáto plastová skrinka na elektromer má však jednu nevýhodu: po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje a nemá vplyv na jeho odolnosť.
Prehľad elektromerových rozvádzačov: Recenzie a porovnanie
Na trhu nájdete elektromerové rozvádzače od rôznych výrobcov, pričom najčastejšie sa stretnete so slovenskými značkami ako SEZ Krompachy a SFOS Rimavská Sobota. Pre lepšiu orientáciu uvádzame prehľad vybraných typov:
Rozvádzače na stenu, do steny alebo do plota
- Elektromerový rozvádzač SEZ REJ1 V xxA 26x44
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 1
- Počet taríf: Jednotarifný
- Oblasť: Východné Slovensko (VSD)
- Montáž: Do steny, do plota, na stenu, na plot
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 132,48 €
- Náš názor: „Ideálny pre malé objekty alebo domy bez elektrického vykurovania.“
- Výhody: Dobrá cena, kompaktné rozmery, výška iba 46 cm oproti 60 cm pri konkurencii.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SEZ REJ3 S xxA 26
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Jednotarifný
- Oblasť: Stredné Slovensko (SSD)
- Montáž: Do steny, do plota, na stenu, na plot
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 132,88 €
- Náš názor: „Ideálny pre malé objekty alebo domy bez elektrického vykurovania.“
- Výhody: Dobrá cena.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SFOS E1R (VSD)
- Výrobca: SFOS Rimavská Sobota
- Max. počet elektromerov: 1
- Počet fáz: 1
- Počet taríf: Jednotarifný
- Oblasť: Východné Slovensko (VSD)
- Montáž: Do steny, do plota, na stenu, na plot
- Istič v balení: Nie
- Max. prúd: 40 A
- Orientačná cena: 141,74 €
- Náš názor: „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“
- Výhody: Dobrá cena, o niečo kvalitnejšie prevedenie ako pri iných výrobcoch.
- Nevýhody: Na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv; max. prúd 40 A.
- Dvojelektromerový rozvádzač SEZ RED3i (VSD)
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 2
- Počet fáz: 3
- Počet taríf: Dvojtarifný
- Oblasť: Východné Slovensko (VSD)
- Montáž: Do steny, do plota, na stenu, na plot
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 149,95 €
- Náš názor: „Ideálny pre dvojdomy či dve odberné miesta pri sebe s elektrickým vykurovaním.“
- Výhody: Dobrá cena, oproti 2 samostaným elektromerovým rozvádzačom ušetríte vyše 100 €.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
Rozvádzače na zahrabanie do zeme
- Elektromerový rozvádzač SEZ PREJ3 V na zahrabanie do zeme
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Jednotarifný
- Oblasť: Východné Slovensko (VSD)
- Montáž: Zahrabanie do zeme
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 179,33 €
- Náš názor: „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“
- Výhody: Dobrá cena.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SEZ PREJ3 S, V na zahrabanie do zeme
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Jednotarifný
- Oblasť: Stredné + Východné Slovensko (SSD + VSD)
- Montáž: Zahrabanie do zeme
- Istič v balení: Nie
- Max. prúd: 40 A
- Orientačná cena: 185,07 €
- Náš názor: „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“
- Výhody: Dobrá cena.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SFOS E1RP/F+ZD (VSD) na zahrabanie do zeme
- Výrobca: SFOS Rimavská Sobota
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Jednotarifný
- Oblasť: Východné Slovensko (VSD)
- Montáž: Zahrabanie do zeme
- Istič v balení: Nie
- Max. prúd: 40 A
- Orientačná cena: 214,22 €
- Náš názor: „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“
- Výhody: Dobrá cena, o niečo kvalitnejšie prevedenie ako pri iných výrobcoch.
- Nevýhody: Na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SEZ PRED3 S, V na zahrabanie do zeme
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Dvojtarifný
- Oblasť: Stredné + Východné Slovensko (SSD + VSD)
- Montáž: Zahrabanie do zeme
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 225,50 €
- Náš názor: „Ideálny pre domy a budovy s elektrickým vykurovaním.“
- Výhody: Dobrá cena.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
- Elektromerový rozvádzač SEZ PRED3 Z, V na zahrabanie do zeme
- Výrobca: SEZ Krompachy
- Max. počet elektromerov: 1
- Počet fáz: 3
- Počet taríf: Dvojtarifný
- Oblasť: Západné + Východné Slovensko (ZSD + VSD)
- Montáž: Zahrabanie do zeme
- Istič v balení: Nie
- Max. prúd: 63 A
- Orientačná cena: 232,47 €
- Náš názor: „Ideálny pre domy a budovy s elektrickým vykurovaním.“
- Výhody: Dobrá cena.
- Nevýhody: Na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv.
Postup pri realizácii elektrickej prípojky
Samotná montáž elektromerového rozvádzača je komplexný proces, ktorý by mal v ideálnom prípade vykonávať kvalifikovaný elektrikár. Tu je podrobný postup:
- Vyklikanie online žiadosti na stránke distribučnej spoločnosti: Treba si otvoriť stránku distribučnej spoločnosti pre oblasť, pod ktorú spadáte (západoslovenská, stredoslovenská, východoslovenská distribučná), tam bude potrebné vypísať adresu budúceho odberného miesta (väčšinou sa používa číslo parcely, ak to ešte nemá adresu) a štandardné údaje ako meno, priezvisko, adresa, kontakt a pod. Potom nasleduje výber, či sa bude jednať o jednofázovú alebo trojfázovú prípojku (klasika je trojfázová), amperáž hlavného ističa (štandardne sa používa trojfázový 25A), meranie (jedno/dvojtarifné, dvojtarifné = meranie aj nočného prúdu).
- Počkanie na Návrh zmluvy o pripojení: Do 30 dní od doručenia žiadosti Vám pošle distribučná spoločnosť návrh zmluvy.
- Vypracovanie projektovej dokumentácie: Bude potrebné si dať vypracovať projektovú dokumentáciu k elektrickej prípojke. Väčšinou sa to rieši cez elektrikára, ktorého si treba zavolať na obhliadku miesta budúcej elektrickej prípojky a on Vás už nasmeruje ako ďalej, alebo cez projektantskú spoločnosť, ktorá Vám vypracovala projekt k rodinnému domu, alebo inej stavbe.
- Podpis zmluvy o pripojení: Ak nebudú mať k projektovej dokumentácii žiadne námietky, pristúpite k podpisu zmluvy o pripojení. Podpis zmluvy o pripojení sa taktiež dá realizovať elektronicky cez distribučný portál danej distribučnej spoločnosti. Zmluvu treba podpísať najneskôr do 75 kalendárnych dní od podania žiadosti.
- Úhrada poplatku za pripojenie: V zmluve o pripojení budete mať vyčíslený aj poplatok za pripojenie, spolu s číslom bankového účtu a variabilným symbolom a dátumom splatnosti. Po uhradení poplatku za pripojenie môžete považovať zmluvu za uzatvorenú.
- Príprava odberného miesta:
- Ohlásenie drobnej stavby: V prvom rade je potrebné ohlásenie drobnej stavby na príslušnom úrade (v obci je to obecný úrad).
- Vytýčenie trás vedení: Ak cez Vaše budúce odberné miesto idú nejaké iné káble distribučnej spoločnosti, je potrebné si dať vytýčiť trasu daných káblov. Žiadosť o vytýčenie existujúceho NN vedenia je možné podať takisto online cez distribučný portál distribučnej spoločnosti. Neónovým sprejom Vám distibučná spoločnosť vytýči, kadiaľ idú ich káble a v tom úseku je potrebné robiť výkopové práce s maximálnou opatrnosťou, aby sa nepoškodilo ich jestvujúce vedenie. Takisto je treba požiadať o vytýčenie trás všetkých spoločností, ktorých vedenia idú cez Vaše budúce odberné miesto (napríklad plynárne, ak tadiaľ ide plyn, poskytovaľ internetu, ak tam náhodou má optické internetové káble a pod.).
- Výkopové práce: Ak už budete mať jestvujúce trasy vytýčené (zvyčajne to je 7-10 kalendárnych dní od podania žiadosti), môžete pristúpiť k výkopovým prácam. Jama (kanál) na uloženie prípojkového kábla sa kope zvyčajne do hĺbky 80cm a šírka býva zvyčajne 20 - 30 cm.
- Ukladanie káblov: Ak budete mať jamu (kanál) vykopaný, môžete pristúpiť k ukladaniu kábla. Kábel odporúčame dať do chráničky, ktorá chráni kábel pred mechanickým poškodením (pred prípadným preseknutím kábla pri zásype a pod.). Ako prívodný kábel ku elektromerovému rozvádzaču sa v drvivej väčšine používa hliníkový kábel s označením AYKY. Ak budete mať jednotarifné meranie, ukladáte iba hlavný prívodný kábel. Ak budete mať dvojtarifné meranie (meranie aj nočného prúdu), ku hlavnému prívodnému káblu ukladáte ešte aj druhý kábel (väčšinou CYKY-J3x1,5). Veľkosť chráničky si treba zvoliť v závislosti od toho, aký prívodný kábel budete ukladať a či budete mať jedno alebo dvojtarifné meranie.
- Uzemnenie rozvádzača: Keď budete mať kábel v chráničke uložený v jame, treba uzemniť elektromerový rozvádzač pásovinou. Pásovina sa taktiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40cm) pri elektromerovom rozvádzači na ňu treba napojiť gulatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený.
- Zasypanie výkopu: Ak uzemnenie na elektromerový rozvádzač máte pripravené taktiež, treba výkop zasypať asi cca 20 cm vrstvou hliny. Po tejto vrstve sa ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel. Po uložení výstražnej fólie môžete celú jamu kompletne zasypať. Na oboch stranách výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp, alebo pripájacej skrine vedľa stĺpu (tu ešte budete potrebovať kovovú 3m dlhú rúrku ako ochranu kábla pri stĺpe spolu s kovovými páskami na prichytenie, ak Vás budú pripájať hore na stĺp) a do elektromerového rozvádzača v potrebnej dĺžke.
- Osadenie a zapojenie rozvádzača: Ak máte kábel v zemi uložený, môžete pristúpiť k osadeniu elektromerového rozvádzača podľa pokynov, ktoré budete mať v návrhu zmluvy. Keď elektromerový rozvádzač osadíte, je doňho potrebné pripojiť kábel (káble ak sa jedná o dvojtarif) a uzemnenie. Tieto všetky úkony odporúčame zveriť do rúk elektrikárovi, ktorý Vám bude elektrickú prípojku realizovať/zapájať, dávať k nej revíziu, ktorú budete musieť doložiť elektrárňam.
- Revízia elektrickej prípojky: Ak máte aj osadený a zapojený elektromerový rozvádzač elektrikárom a uložený a zasypaný kábel v zemi, pristupujete k ďalšiemu kroku. Ďalším krokom bude revízia elektrickej prípojky od elektrikára. Po dodaní revízie elektrikárom pristupujete k predposlednému bodu realizácie elektrickej prípojky.
- Kontrola splnenia technických podmienok a pripojenie: Distribučná spoločnosť na základe informácie od Vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (ďalej len prípojka) - najčastejšie je to poistková skrinka na stĺpe pri vzdušnom vedení, rozpojovacia istiaca skriňa pri zemnom káblovom vedení a pod., najneskôr do termínu uvedeného v Zmluve o pripojení. Po lopate povedané, prídu Vás pripojiť do sústavy a namontujú Vám elektromer.
- Výber dodávateľa elektrickej energie: Teraz Vám už zostáva iba posledný krok a to výber dodávateľa elektrickej energie.
Zo stĺpa so vzdušným vedením (drôty vo vzduchu) vedie kábel k prípojkovej skrinke pripevnenej na stĺpe. Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi.
