Elektromerový rozvádzač pre 4 elektromery: Komplexný sprievodca výberom a inštaláciou

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Pochopenie ich funkcie, typov a komponentov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska.

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

Ak idete stavať dom či inú budovu, alebo ho prerábať celý, prípadne meniť elektroinštaláciu či strechu so strešnou elektrickou prípojkou, budete potrebovať nový elektromerový rozvádzač. Je dôležité poznamenať, že toto zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky.

Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Sami do elektromera a hlavného ističa nezasahujte. Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny. Nielenže vás to môže nepríjemne kopnúť a dokonca zabiť. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.

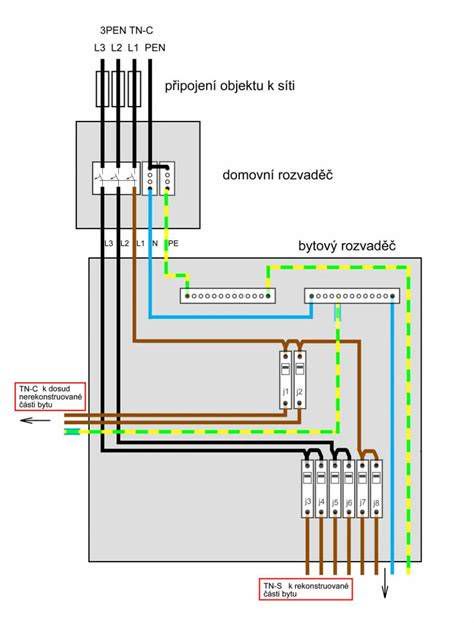

Rozvádzač a rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

• Elektrický rozvádzač: Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.
• Rozvodnica: Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Ako vybrať správnu skrinku na elektromer?

Pri výbere elektromerového rozvádzača je potrebné zohľadniť niekoľko kľúčových faktorov.

Distribučná spoločnosť a jej požiadavky

Elektromerový rozvádzač musí spĺňať pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Musíte si zistiť, aká distribučná spoločnosť u vás pôsobí. Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Pozor - pôsobnosť nemajú rozdelenú presne podľa krajov. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači, no od roku 2025 sú oficiálne zakázané. Pre ZSD a VSD modely spĺňajú "spoločné technické pripájacie podmienky".

Umiestnenie a typ montáže elektromerového rozvádzača

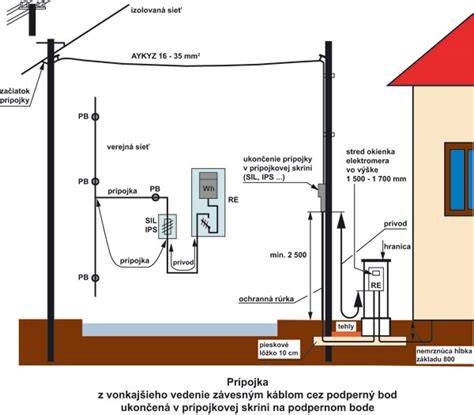

Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.

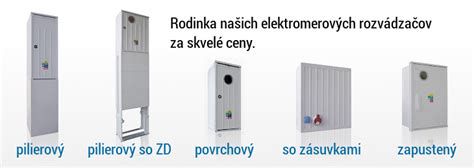

Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na pilierové, nástenné a pre zapustenú montáž pod omietku:

• Na stenu (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene. Príkladom je elektromerový rozvádzač SEZ REJ1 V xxA 26x44 na stenu, do steny či plota.
• Do steny (pod omietku, zapustené): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, vyberte si variant so zabudovaním do steny. Príkladom je certifikovaný zapustený rozvádzač pre ZSD a VSD (norma 2025), určený na zamurovanie.
• Do plota: Možné je aj zamurovanie do steny objektu, ale stena musí byť na hranici pozemku (napr. plot).
• Pilierové (voľne stojace, na zahrabanie do zeme): Sú vybavené spodnou časťou prispôsobenou na zakopanie do zeme, takže ho nemusíte betónovať. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Samostatne stojace piliere sú robustné konštrukcie určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery.

Počet fáz a taríf

Od toho závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. Jedno- a trojfázové elektromerové skrine od nás majú rovnaké rozmery i cenu. Koľko fáz teda vybrať?

• Jednofázové elektromerové rozvádzače: Hodí sa pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod. Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie.
• Trojfázové elektromerové rozvádzače: 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.

Pokiaľ ide o tarify, môžete si zvoliť jednotarifné alebo dvojtarifné meranie:

• Jednotarifné: Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom. Elektromerový jednotarifný rozvádzač je určený pre meranie spotreby elektrickej energie. Vhodný pre rodinné domy, chaty a výrobné objekty podnikateľskej činnosti.
• Dvojtarifné: V tom prípade sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom. Lacnejšiu elektrinu v nízkej sadzbe zase nemusíte využiť iba na vykurovanie. Môžete ho využiť na miestach s jednofázovou prípojkou, kde potrebujete používať nízku sadzbu elektriny. Pre dvojtarifné meranie budete zase potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom. Budete potrebovať dvojsadzbové meranie, a teda elektromerový rozvádzač trojfázový dvojtarif.

Elektromerový rozvádzač pre viac elektromerov, vrátane 4 elektromerov

Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Tie sú ideálne pre miesta s viacerými samostatnými odbermi. Dvojelektromerový rozvádzač SEZ RED3i (VSD) na stenu, do steny či plota je ideálny pre dvojdomy či dve odberné miesta pri sebe s elektrickým vykurovaním. Certifikovaný rozvádzač pre 2 odberateľov (2x) podľa noriem ZSD/VSD 2025 je dostupný vo verzii na zamurovanie. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom.

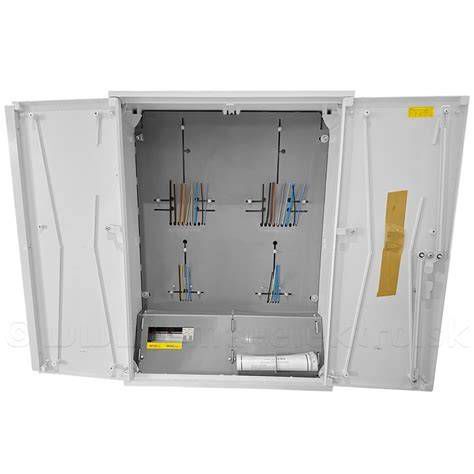

Pre riešenia s viacerými odbernými miestami, ako sú bytové domy, garáže alebo komerčné objekty s viacerými prevádzkami, je ideálny elektromerový rozvádzač pre 4 elektromery. Jedným z príkladov je Elektromerový rozvádzač 4E1RP/F+ZD, ktorý obsahuje nakáblovanú základnú dosku. Toto prevedenie rozvádzača s pilierom a zemným dielom s káblovým priestorom je určené pre zahrabanie do výkopu. Na požiadanie môže byť prevedenie iba s pilierom bez zemného dielu.

Tu je prehľadné porovnanie multi-elektromerových rozvádzačov:

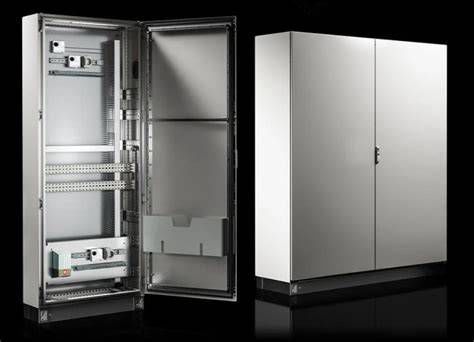

Kľúčové komponenty elektromerového rozvádzača

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

• Kryt a skrinka: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection). Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky. Plastová skrinka na elektromer od výrobcov ako SEZ Krompachy alebo SFOS Rimavská Sobota je vyrobená z tvrdeného polyesteru alebo polyesteru spevneného sklolaminátom, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Jediným nedostatkom je, že časom sa na ňom objavia tmavé škvrny od slnečného žiarenia, tie však nemajú vplyv na jeho odolnosť. Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.
• Hlavný istič: Hlavný istič musíte dokúpiť zvlášť, pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Pozor - každá prípojka je iná, preto hlavný istič nie je bežnou súčasťou našich rozvádzačov a musíte si ho dokúpiť samostatne. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Rozvádzač sa dodáva bez hlavného ističa. Hlavný istič je potrebné objednať osobitne. Hlavný istič nie je štandardne dodávaný, jeho montáž je len na prianie zákazníka.
• Ističe (ističe pre obvody): Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.
• Prúdové chrániče (RCCB): Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.
• Prípojnica: Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.
• Svorkovnice a prepojovacie lišty: Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača. Elektromerový rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Meraná aj nemeraná časť je riadne zakrytovaná, pričom meraná časť je upevnená skrutkami na zaplombovanie. Maximálny prierez vodiča na prívode a vývode je do 25 mm² (svorky pre väčší prierez sú osádzané podľa individuálnej potreby). Pri výbere konkrétneho elektromerového rozvádzača si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Ten si vyberiete priamo na stránke konkrétneho elektromerového rozvádzača. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa.
• Ďalšie komponenty: Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie.

Dokumentácia a certifikácia

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

• Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
• Potvrdenie o kusovej skúške: Dokumentuje, že každý kus rozvádzača prešiel špecifickými testami.
• Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
• Protokol o kusových skúškach: Podrobnejší záznam z vykonaných skúšok.

K elektromerovému rozvádzaču je priložené osvedčenie o kusovej skúške, vyhlásenie o zhode a plastový kľúč k otvoreniu štvorhranného zámku rozvádzača, ktorý je štandardne jeho súčasťou. Výrobok zodpovedá STN EN 60439-1.
