Optimálne Osadenie Okna do Sendvičovej Steny: Kľúč k Energeticky Efektívnej Budove

Sendvičové panely s PUR, PIR alebo minerálnym jadrom prinášajú do moderného stavebníctva revolúciu a sú čoraz populárnejšie pri výstavbe priemyselných hál, garáží, dielní či celoročne obývateľných rekreačných chát. Ich inštalácia je extrémne rýchla a majú vynikajúce tepelnoizolačné vlastnosti. Strešné a stenové sendvičové panely sa používajú ako krycí materiál, ktorý má tepelnoizolačnú funkciu. Platí, že objekt so skeletovou konštrukciou (sendvičové panely) sa dá postaviť až o 6 mesiacov rýchlejšie v porovnaní s objektami stavanými tradičnou metódou. Sendvičové panely sa používajú aj pri stavbe obytných objektov.

Aj napriek faktu, že montáž sendvičových panelov je relatívne jednoduchá, je dôležité sa pri nej vyhnúť niektorým častým chybám. Neodborná inštalácia totiž výrazne znižuje kvalitatívne vlastnosti panelov, narúša ich vzhľad a môže mať pre stavbu fatálne následky. Montáž okien do objektov zo sendvičových panelov vyžaduje dodržanie špecifických technologických postupov, ktoré zabezpečia nielen správnu funkčnosť konštrukcie, ale aj jej dlhodobú tepelnoizolačnú účinnosť.

Kľúčové Zásady a Časté Chyby pri Montáži Sendvičových Panelov

Pri práci so sendvičovými panelmi je nevyhnutné dodržiavať určité pravidlá, aby sa predišlo problémom. Absolútne najčastejšou chybou, ktorá sa vám neskôr vypomstí, je nerovnosť samotnej konštrukcie, do ktorej sa sendvičové panely kotvia. Ak je nosný skelet (oceľový alebo drevený) nepresný a nie je dokonale vyrovnaný, panely nebudú do seba v zámkoch správne zapadať. To má za následok vznik medzier medzi pásmi a nežiaduce vlnenie či trvalú deformáciu povrchu fasády. Ak nosný skelet nie je dokonale vyrovnaný, panely do seba v zámkoch nebudú správne zapadať.

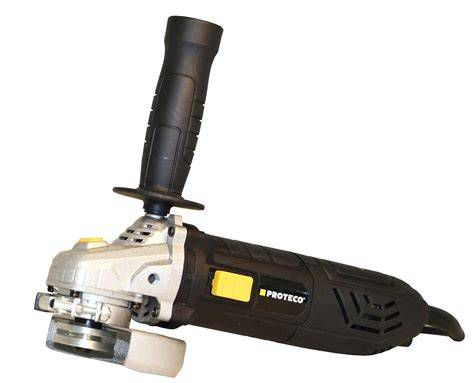

Ďalšou častou chybou je použitie nevhodného náradia. Pri prispôsobovaní rozmerov panelov a rezaní otvorov pre okná či dvere sa na stavbách často siaha po nesprávnom náradí, ktoré je aktuálne k dispozícii. Je absolútne nevhodné a zakázané používať na rezanie panelov uhlovú brúsku (tzv. flexu). Pri jej použití vzniká vysoká teplota, ktorá spôsobuje prehrievanie v zóne rezu. Tým sa trvalo poškodzuje antikorózna zinková vrstva a ochranný lakoplastový povrch, čo nevyhnutne vedie k predčasnej korózii plechu. Sendvičové panely sa režú výhradne okružnými alebo chvostovými pílami na kov a nožnicami na plech. Použitie flexy je zakázané. Nesmie sa používať náradie, ktoré na mieste rezu vytvára vysokú teplotu, napr. uhlová brúska.

Dôležitým konštrukčným pravidlom je fakt, že sendvičové panely nikdy neplnia nosnú funkciu stavby. Fungujú výhradne ako vysoko moderné opláštenie a nie sú samonosné v zmysle prenášania celkovej záťaže budovy. S tým úzko súvisí ďalšia chyba - kotvenie okien a dverí priamo do samotného sendvičového panelu. Okná a dvere sa nesmú kotviť priamo do sendvičových panelov. Panely nikdy neplnia nosnú funkciu a neudržia záťaž. Okná a dvere sa musia vždy osádzať do pomocných (výstužných) rámov, ktoré sú pevne prepojené s hlavnou nosnou konštrukciou. Tým sa zaistí, že hmotnosť týchto prvkov je bezpečne prenesená do nosného skeletu a nedeformuje panely.

Celková energetická efektivita budovy závisí hlavne od kvality a hrúbky izolácie. Nesprávnou montážou panelov však dokážete prísť o značnú časť tepla. Zanedbanie izolácie pri spájaní panelov, pri napájaní na základy či v okolí okien a dverí spôsobuje vznik tepelných mostov, cez ktoré uniká teplo a kde taktiež môže kondenzovať vlhkosť. Všetky zámky musia byť pevne stlačené a škáry dodatočne vyplnené nízkoexpanznou polyuretánovou penou alebo tesniacou páskou. Základom pre elimináciu vzniku tepelných mostov je všetky zámky pevne stlačiť a škáry poctivo vyplniť nízkoexpanznou polyuretánovou penou alebo tesniacou páskou. Treba si dať pozor na tepelné mosty okolo konštrukcie okna a na zásadný vplyv tepelných mostov na interiérové povrchové teploty. Dodatkom k zmluve s montážnou firmou by mal byť detail osadenia, ktorý znižuje vplyvy tepelných mostov.

Správna manipulácia a skladovanie panelov

K chybám často dochádza ešte pred samotným vŕtaním. Neopatrnou a častou manipuláciou môže dôjsť k poškodeniu vrchnej lakoplastovej vrstvy, čím sa trvalo narušia antikorózne vlastnosti panela. Vykladanie a ukladanie stenových sendvičových panelov odporúčame vykonať ručne, prípadne žeriavom s prísavkami, prípadne inými zariadeniami určenými na zdvíhanie panelov. Balíky panelov by ste mali skladovať najviac 4 týždne a umiestniť ich na továrenské podložky v miernom sklone (cca 2 %), aby sa zabezpečil bezproblémový odvod vody. Je hrubou chybou a prísne zakázané ukladať balíky na seba, inak dôjde k ich trvalej deformácii a vzniku odtlačkov na povrchu. Balíky musia byť skladované v uzatvorených a vetraných priestoroch (maximálne po dobu 4 týždňov) v miernom sklone (cca 2 %) na továrenských podložkách pre bezproblémový odvod vody. Odporúčame, aby ste fóliu odstránili priamo pred prepravou panela na miesto upevnenia. Neodporúčame, aby ste fóliu odstraňovali až po namontovaní panela.

Špecifiká Osadenia Okien do Sendvičových Stien

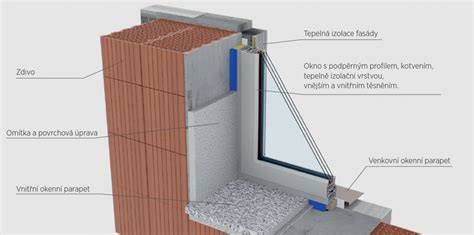

Vhodná pozícia zabudovania okna v obvodovom murive je závislá od zloženia steny, možnosti ukotvenia a utesnenia, priebehu izoterm a požiadaviek na úpravu v exteriéri a interiéri. Pri sendvičových stenách sa musí okno osadiť do roviny tepelnej izolácie. Tento prípad osadenia okna je považovaný z hľadiska tepelnej ochrany i z hľadiska povrchových teplôt za jeden z najlepších detailov, vhodných aj pre pasívne domy.

Pri novostavbe alebo rekonštrukcii domu, ktorý bude zateplený, sa okno osádza buď do roviny zateplenia (predsadená montáž), alebo sa osadí tak, aby vonkajšia hrana okenného rámu lícovala s vonkajšou hranou obvodovej steny, čo umožní maximálne prekrytie rámu okna tepelnou izoláciou. Tento prípad osadenia okna je považovaný z hľadiska tepelnej ochrany i z hľadiska povrchových teplôt za jeden z najlepších detailov, vhodných i pre pasívne domy.

Optimálny priebeh izoterm (zabránenie stavebno-fyzikálnych chýb) musí mať vysokú prioritu už pri projektovaní. Je dôležité pochopiť, že na koeficient prechodu tepla okna Uw má okrem iného vplyv aj odpor pri prestupe tepla na vnútornom povrchu Rsi, ktorý sa môže meniť. Keď je okno zabudované blízko exteriérovej hrany steny bez zateplenia, zvyšuje sa možnosť vzniku kondenzátu na vnútornej strane zasklenia. Pokiaľ je okno zabudované na stred steny, je nutné dostatočne zatepliť rám okna z exteriéru.

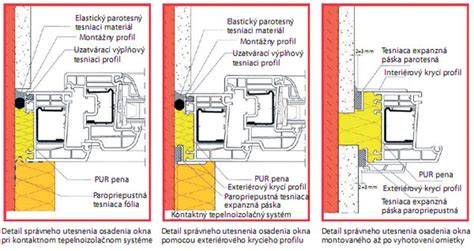

Izolovanie ostenia po obvode okennej konštrukcie musí byť v minimálnej hrúbke 30 mm pomocou tepelnej izolácie (na báze polystyrénu alebo minerálnej vlny) alebo s použitím špeciálnych izolačných omietkových zmesí. Dodatkom k zmluve s montážnou firmou by mal byť detail osadenia, ktorý znižuje vplyvy tepelných mostov.

Príprava a Technické Zásady pred Montážou Okien

Montáž okien je technicky náročná úloha, ktorá si vyžaduje precíznosť a odborné znalosti. Neprofesionálne ruky a nedostatok zručností môžu vyvrátiť všetko úsilie na vytvorenie príjemného prostredia. Na úvod je potrebné poznamenať, že neodborná a nesprávna montáž okien môže spôsobiť problémy s tepelnou izoláciou, zatekaním, rosením a v horších prípadoch tiež so statikou. Svojpomocná montáž sa preto určite neodporúča bez predchádzajúcich skúseností.

Dôležité zásady pred začatím montáže:

• Pred začatím montáže panelov skontrolujte, či je konštrukcia, na ktorú budú montované sendvičové panely, rovná.
• Montáž sa môže mierne líšiť podľa typu okien (napr. plastové, drevené, hliníkové). Každé z nich môžu mať inú hmotnosť, tepelnú rozťažnosť či spôsob kotvenia.
• Skontrolujte, či máte správne rozmery podľa stavebných otvorov (vrátane rezervy pre penu a dilatáciu).
• Stavebné otvory musia byť rovné. Odporúča sa kontrola vodováhou alebo laserovým nivelačným prístrojom.
• Všetky montážne a kotviace prvky, ako sú skrutky, kotvy či pásky, musia byť vhodné pre konkrétny typ muriva - či už je to napr. tehla, ytong alebo betón.
• Vopred sa informujte, aké sú záručné podmienky na vaše nové okná. Pre splnenie záručných alebo poistných podmienok je zvyčajne potrebné potvrdenie o odbornej montáži.

Potrebné náradie a materiály pre montáž okien:

• vodováha
• turboskrutky + krytky (prípadne ako alternatíva montážne kotvy)
• výkonná vŕtačka (príp. Elektrická vŕtačka)
• polyuretánová montážna pena (napr. Bostik FIXPRO Turbo+ alebo nízkoexpanzná PU pena)
• pištoľ na penu
• kliny
• bit torx 130, bit krížový
• vrták č.7 do železa
• kladivko
• plochý skrutkovač
• zvinovací meter, zalamovací nôž
• plastové podložky
• kľúč pre nastavenie okna
• parotesná a paropriepustná páska
• silikónový tmel (napr. Univerzálny silikón Perfect Seal od Bostik)

Podrobný Postup Montáže Okna

Postup montáže sa môže líšiť podľa typu okien, typu muriva a ďalších faktorov. Priblížime vám však všeobecný postup, z ktorého môžete vychádzať.

1. Príprava krídla a rámu: Najprv je potrebné namontovať kľučku, aby sa dalo otvoriť krídlo a vysadiť ich z rámu okna. Pred montážou kľučky odstráňte ochrannú kryciu fóliu v jej okolí. Kľučku namontujte pomocou vŕtačky s krížovým bitom alebo klasickým krížovým skrutkovačom. Odstráňte plastové krytky z horných pántov. Pomocou skrutkovača s plochou hlavou vysuňte čapy z horných pántov. Kľučku otočte do vodorovnej polohy otvorené a pomaly vysaďte krídla.

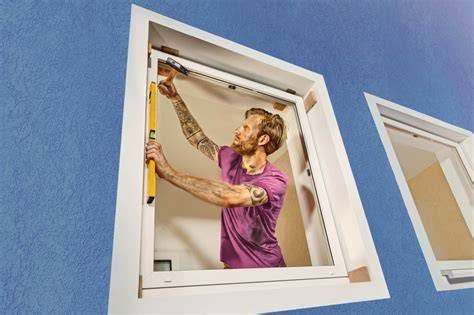

2. Príprava stavebného otvoru: V prvom rade zabezpečte, aby bol montážny otvor čistý, suchý a rovný. Pomocou metra zmerajte šírku, výšku a uhlopriečku rámu. Pred vsadením okna do stavebného otvoru navŕtajte rám. Pred samotným osadením okna do otvoru aplikujte okolo vnútorného obvodu rámu parotesnú pásku a okolo vonkajšieho obvodu rámu paropriepustnú pásku.
3. Osadenie a ukotvenie rámu: Predvŕtaný rám vložte do stavebného otvoru a zaistite ho na niekoľkých miestach pomocnými drevenými klinov. Vyvážte rám pomocou vodováhy. Nasleduje najdôležitejšia časť. Umiestnite okno do pripraveného otvoru pomocou montážnych klinov a vodováhy. Následne je potrebné rám upevniť. Podľa typu muriva môžete použiť turbo skrutky (najmä pri plastových oknách) alebo montážne kotvy, prípadne chemické kotvenie. Skrutky sa skrutkujú cez rám priamo do muriva, kotvy sa kotvia do steny mimo rám. Cez otvory v ráme vyvŕtajte otvory do muriva. Turboskrutky naskrutkujte cez rám do steny. Dbajte však na to, aby ste nepritiahol turboskrutky príliš k rámu, ktorý by sa potom mohol prehnúť a vytvoriť netesnosti. Na turboskrutky pripevnite plastové krytky.
4. Vyplnenie medzier: Po ukotvení je potrebné vyplniť medzery montážnou PUR penou alebo penovým lepidlom. Priestor medzi rámom a ostením vyplňte polyuretánovou montážnou penou. Je však potrebné nechať miesto na prekrytie omietkou alebo lištou.
5. Finalizácia a kontrola: Odstráňte klinky a nasaďte krídla do zabudovaného rámu. Vyskúšajte funkcie okna - otvorenie do všetkých polôh. Nasaďte späť plastové krytky na pánty. Pred murárskym zapracovaním prebytočnú stvrdnutú penu orežte. Ochranné fólie z okien odstráňte po murárske zapracovaní, najneskôr však do troch mesiacov od zabudovania. Na záver je potrebné skontrolovať otváranie a zatváranie okna, ktoré musí byť plynulé. Je tiež potrebné nastaviť dorazy, prítlaky a pánty. Pohyblivé časti odporúčame namazať silikónovým olejom.

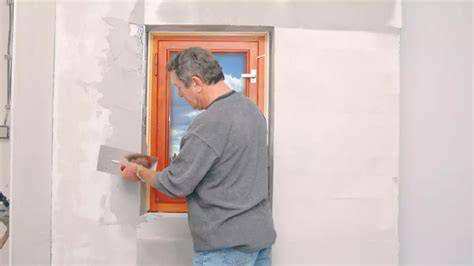

Dokončenie Ostenia Okien

Okenné sendvičové panely sú špeciálnym trojvrstvovým materiálom na upevnenie svahov. S ich pomocou môžete nielen krásne navrhnúť okenný otvor, ale aj urobiť ho čo najteplejším a suchým. Postup inštalácie svahov (ostenia) pozostáva z nasledujúcich etáp:

1. Príprava povrchu: Najskôr zarovnajte otvor okna. Odstráňte staré kúsky omietky a iné nepravidelnosti. Otvor musí byť očistený od prachu a prebytočná konštrukčná pena musí byť odstránená.
2. Meranie a rezanie: Merania je nutné vykonávať postupne, od rohu k rohu a do hĺbky. Pri prenose údajov o šírke svahu do viacvrstvového stavebného listu je potrebné k tomuto ukazovateľu pridať 10 mm.
3. Montáž profilov: Po obvode okna sa inštaluje počiatočný profil (v tvare U). Pomocou samorezných skrutiek pripevnite vodidlá k rámu okna, pričom vzdialenosť medzi skrutkami by mala byť približne 15-20 cm.
4. Osadenie panelov: Panely sa vkladajú do profilových drážok. Priestor medzi panelom a stenou je potrebné utesniť montážnou penou, pričom penu aplikujte opatrne, pretože počas sušenia zväčšuje svoj objem. Po dokončení montáže okna do sendvičového panelu musí byť spenená plocha z vonkajšej strany okamžite skrytá lištami, inak sa pena vplyvom slnečného žiarenia rýchlo zmení na prach.

Inštalácia Parapetov, Žalúzií a Sietí

Montáž vnútornej parapety

Vnútorné parapety s pripevnenými bočnými krytkami vložte pod rám okna a prisuňte ho k profilu. Pomocou vodováhy ho podložte tak, aby bol v rovine, ale je potrebné ho ponechať pod určitým sklonom, aby sa pri okne nezadržiavala voda. Parapet podpěňte po celej ploche nízkoexpanzné montážnou penou a zaťažte ho.

Montáž vonkajšieho parapetu

Vonkajší parapet s nasadenými plastovými krytkami vložte do drážky pod rám okna a postupujte rovnako ako pri vnútornom parapete. Následne parapet privŕtajte k oknu. Zvonka je následne potrebné utesniť špáry pomocou silikónového tmelu, napríklad Univerzálny silikón Perfect Seal od Bostik, ktorý plní estetickú aj ochrannú funkciu (chráni pred UV žiarením, vlhkosťou a plesňou). Nezabúdajte, že vonkajší parapet by mal byť vyspádovaný.

Montáž žalúzií

Rozbaľte žalúziu. Vysuňte krycí plech. Pomocou dodaných skrutiek priskrutkujte na oboch stranách žalúziu k oknu. Do spodnej časti krídla vyvŕtajte dve dierky pre ukotvenie vodiacich silónov. Silon zasuňte do otvorov a vložte do nich štuple na silon napevno. Vycvaknite poistku, ktorá drží silon, silon vytiahnite, napnite a znova zacvaknite poistku. Prebytočnú časť silonu odrežte. Krycí plech nasaďte späť na žalúziu. Vyskúšajte správnu funkciu žalúzie a priskrutkujte zámok, ktorý drží ovládacie retiazky žalúzie a nasaďte naň kryt.

Montáž sietí

Pred vložením siete do okna si háčiky na sieti otočte tak, aby ste ich mohli následne jednoducho uchytiť za tesnením rámu okna. Sieť vložte do okna tak, aby bola upevnená za tesnením rámu okna.

Výhody Použitia Sendvičových Panelov pre Ostenie Okien

Okenné sendvičové panely ponúkajú významné výhody pri dokončovaní okenných otvorov, ktoré prispievajú k celkovej kvalite a efektivite stavby.
