Parapetné žľaby Legrand DLP: Kompletný sprievodca inštaláciou a výberom

Parapetné kanály sú povrchové elektroinštalačné kanály určené na vedenie a ochranu káblov a vodičov popri stenách v interiéri, najčastejšie v úrovni parapetu v kanceláriách, dielňach, školách a technických priestoroch. V tejto kategórii nájdete okrem iného parapetné kanály a diely od značky Legrand, ktoré ponúkajú rozsiahle riešenia pre moderné elektroinštalácie.

Čo sú parapetné kanály a prečo ich používať?

Parapetné kanály slúžia na prehľadné, chránené a ľahko servisovateľné vedenie elektroinštalácie po povrchu stien, pričom umožňujú doplniť zásuvky, dátové vývody a ďalšie prístroje bez sekania do muriva. V praxi riešia rozvody v kanceláriách a učebniach (zásuvkové okruhy, dátové a slaboprúdové vedenia), v dielňach a technických miestnostiach (napájanie strojov, ovládacie obvody) aj v bytových rekonštrukciách, kde je požiadavka na rýchlu montáž.

Systém Legrand DLP: Prehľad komponentov

Legrand DLP je komplexný systém parapetných kanálov, ktorý prináša univerzálne riešenia pre najnáročnejšie projekty. Maximálna rýchlosť inštalácie je zaručená vďaka intuitívnemu dizajnu a širokej škále kompatibilného príslušenstva.

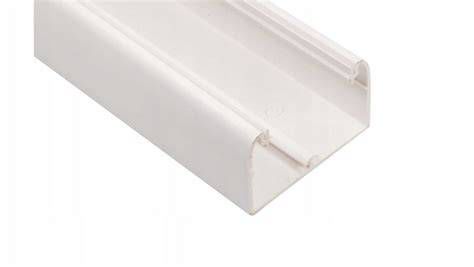

Inštalačné kanály

Základom systému sú inštalačné kanály, ktoré sú k dispozícii v rôznych rozmeroch. V ponuke nájdete:

• Legrand DLP inštalačný kanál 010412, 1-komorový. Rozmer 80 x 50 mm. Dĺžka kanála 2 m. Biela farba.
• Legrand DLP inštalačný kanál 010422, 1-komorový. Rozmer 105 x 50 mm. Dĺžka kanála 2 m. Biela farba.

Kryty a priehradky

Na ochranu káblov a estetické uzavretie kanála slúžia špeciálne kryty, ktoré sú flexibilné a umožňujú jednoduchý prístup. Vnútorné priehradky potom zabezpečujú efektívne delenie priestoru pre rôzne typy vedení.

• Legrand DLP ohybný kryt 010521. Kryt šírky 65 mm je možné použiť pre 1-komorové aj 2-komorové vyhotovenie kanálu DLP. Dĺžka 2 m. Biela farba.
• Legrand DLP ohybný kryt 010522. Kryt šírky 85 mm je možné použiť pre 1-komorové aj 2-komorové vyhotovenie kanálu DLP. Dĺžka 2 m. Biela farba.
• Legrand DLP vnútorná priehradka 010582. Hĺbka 50mm, dĺžka 2 m. Materiál: PVC. Biela farba.

Odporúča sa riešiť oddelenie trás, aby sa znížilo elektromagnetické rušenie a uľahčila údržba. Prakticky pomôže zvoliť väčší rozmer kanála a usporiadať vedenia tak, aby sa nekrižovali a mali dostatočný priestor po celej dĺžke.

Spojky pre kanály a kryty

Pre plynulé a estetické prepojenie jednotlivých dielov systému Legrand DLP sú k dispozícii rôzne typy spojok:

• Legrand DLP spojka samolepiaca 010692. Biela farba. Spojka DLP slúži na spojenie dvoch kanálov DLP.
• Legrand DLP spojka krytu 010801. Šírka spojky 65 mm. Biela farba. Spojka DLP slúži na spojenie dvoch krytov DLP.
• Legrand DLP spojka krytu 010802. Šírka spojky 85 mm. Biela farba. Spojka DLP slúži na spojenie dvoch krytov DLP.

Uhlíky a odbočky pre prispôsobenie trasy

Na vedenie káblov po rohoch a pri odbočkách systém Legrand DLP ponúka širokú škálu uhlov a odbočiek:

• Legrand DLP vnútorný variabilný uhol 010602 s rozsahom 85-95°. Hĺbka uhla 50 mm. Biela farba.
• Legrand DLP vonkajší variabilný uhol 010622 s rozsahom 60-120°. Hĺbka uhla 50 mm. Biela farba.
• Legrand DLP plochý uhol 90° 010767. Rozmer 80 x 50 mm.
• Legrand DLP plochý uhol 90° 010785. Rozmer 105 x 50 mm.
• Legrand DLP odbočka "T" 010735. Rozmer 80 x 50 mm. Biela farba. Odbočka DLP pre kanál šírky 80 mm.
• Legrand DLP odbočka "T" 010736. Rozmer 105 x 50 mm. Biela farba. Odbočka DLP pre kanál šírky 105 mm.
• Legrand DLP rohová odbočka 010763. Biela farba.

Pre elegantné zakončenie kanálov sú dostupné aj Legrand DLP koncové záslepky (010722 pre rozmer 80 x 50 mm a 010702 pre 105 x 50 mm).

Príslušenstvo pre upevnenie káblov

Na udržanie poriadku vnútri kanála a pevné uchytenie káblov slúži Legrand DLP spona 010682.

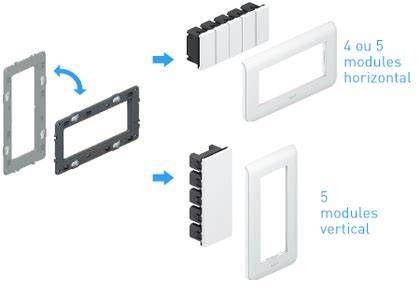

Integrácia prístrojov so systémom Legrand Mosaic

Parapetné systémy Legrand DLP umožňujú osadiť prístroje priamo do kanála pomocou kompatibilných rámčekov. Legrand Mosaic prináša univerzálne riešenia pre najnáročnejšie projekty, ako sú zásuvkové okruhy, dátové a slaboprúdové vedenia.

• Legrand DLP rámček 010952 Mosaic pre 2 moduly. Pre DLP kryt šírky 65 mm.
• Legrand DLP rámček 010954 Mosaic pre 4 moduly. Pre DLP kryt šírky 65 mm.
• Legrand DLP rámček 010956 Mosaic pre 6 modulov. Pre DLP kryt šírky 65 mm.
• Legrand DLP rámček 010958 Mosaic pre 8 modulov. Pre DLP kryt šírky 65 mm.
• Legrand DLP montážny rámček 010925 pre modulárne prístroje. Určené pre 3 moduly (1 modul = 17,5 mm). Pre DLP kryt šírky 65 mm.

Praktické sú na montáž zásuviek v podlahových boxoch, stĺpikoch a kanáloch. Pre spojenie slúži prepojovacie príslušenstvo Mosaic LINK. Stĺpiky kotvené do podlahy, dodávané vo výškach 30 alebo 68cm, je možné osadiť prístrojmi Mosaic (prevedenie pre prístroje Mosaic) alebo aj prístrojmi iných radov (prevedenie univerzálne). Stĺpiky kotvené do podlahy a stropu pre falošné stropy pri výške 2,67-3,9m (čistá výška kotvenia 2,77 až 5,1m), prípadne mobilné s prívodom zhora, sú z hliníka a PVC (kryty).

Pod jediným objednávacím číslom nájdete kompletný výrobok pripravený na použitie, čo zaručuje maximálnu rýchlosť a jednoduchosť inštalácie.

Ako správne vybrať parapetný kanál?

Správny výber parapetného kanála rozhoduje o tom, či sa doň bezpečne zmestia všetky silové aj dátové rozvody, či bude montáž čistá a servisovateľná a či sa minimalizuje riziko prehrievania alebo rušenia. Správne parapetné kanály vyberiete podľa potrebného vnútorného priestoru pre káble, počtu a typu osadzovaných prístrojov, materiálu a požiadaviek na bezpečnosť, napríklad bezhalogénové vyhotovenie HF. Rozhodujú aj rozmery kanála, farba a prostredie použitia.

Pred výberom si spíšte, koľko okruhov a aké typy vedení pôjdu v kanáli (silové, dátové, ovládacie) a kde potrebujete zásuvky či vývody.

Dôležité kritériá pre výber:

• Rozmery (šírka × výška): Dôležité sú rozmery (šírka × výška) pre bezpečné zmestenie všetkých rozvodov. Rozmer 110×70 mm je vhodný pre bežné vedenie jedného až viacerých okruhov s primeranou rezervou, kým 170×70 mm sa oplatí pri väčšom množstve káblov, kombinácii silových a dátových trás alebo pri požiadavke na viac vývodov v jednej línii.
• Spôsob delenia priestoru: Overte, či kanál umožňuje vnútorné priehradky pre oddelenie silových a dátových káblov, čo znižuje elektromagnetické rušenie.
• Materiál (PVC vs. hliník): PVC parapetné kanály sú praktické na bežné interiérové rozvody a rýchlu montáž. Hliníkové parapetné diely (napr. UNIVOLT, OBO) sú robustnejšie a vhodnejšie do priestorov s vyšším mechanickým namáhaním alebo s požiadavkami na EMC tienenie.
• Bezhalogénové vyhotovenie (HF): Pri požiadavkách na nižšiu dymivosť a korozívnosť splodín pri požiari voľte HF varianty. HF vyhotovenie zvoľte tam, kde sa vyžaduje nižšia dymivosť a menej korozívne splodiny pri požiari, typicky vo verejných priestoroch alebo únikových trasách podľa projektovej dokumentácie.
• Možnosť osadenia prístrojov a kompatibilita krabíc: Overte, či systém podporuje prístrojové riešenia a zodpovedajúce krabice, napríklad elektroinštalačnej krabice do parapetných kanálov Legrand Mosaic. Parapetné systémy sú na to určené, ale je nutné použiť kompatibilné krabice a príslušenstvo.
• Farba a prostredie použitia: V interiéri sa bežne používa biela farba, napríklad Legrand DLP.

Tabuľka: Prehľad vybraných komponentov Legrand DLP

Nasledujúca tabuľka poskytuje prehľad niektorých kľúčových komponentov systému Legrand DLP, uvedených v tomto článku:
