Teplovzdušné vykurovanie v pasívnych domoch: princípy, výhody a nevýhody

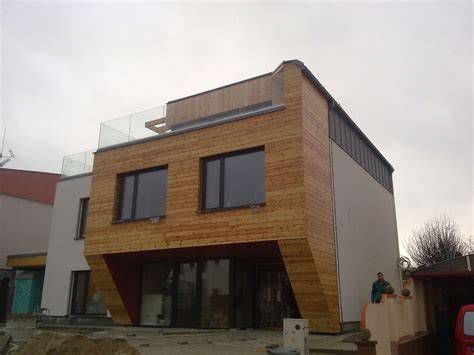

Pasívny dom predstavuje moderný a ekologický štandard výstavby, ktorého cieľom je minimálna spotreba energie pri maximálnom komforte. Je to stavba (dom) s ročnou (s)potrebou tepla na kúrenie desaťkrát menšou než majú bežné stavby, teda do 15 kWh na m² úžitkovej plochy (za rok) počítanej podľa metodiky PHPP. Zároveň spĺňa niekoľko ďalších kritérií (tesnosť n50<0,6 h−1 a potreba primárnej energie <120 kWh/m²a) (vrátane domácich spotrebičov a vybavenia) a odporúčaní.

V zime aj v lete poskytuje vysokú kvalitu vnútorného prostredia a súčasne umožňuje výrazne znížiť spotrebu energie na vykurovanie a prevádzku vôbec. Pri neveľkom zvýšení investičných nákladov mnohonásobne znižuje náklady na prevádzku domu, šetrí neobnoviteľné zdroje a redukuje emisie CO2, zároveň zvyšuje komfort bývania, zabezpečuje letnú tepelnú pohodu bez potreby klimatizácie a na vykurovanie nepotrebuje konvenčný vykurovací systém - využíva solárne aj vnútorné tepelné zisky, zvyšok tepla môžeme priviesť vetraním.

Pasívne domy nemusia mať zaužívaný aktívny vykurovací systém. Nemajú kotol s vykurovacím okruhom, radiátory ani komín. Teplo zabezpečujú len pasívne slnečné zisky (cez okná), samotní používatelia svojou prirodzenou teplotou, používanie bežných domácich spotrebičov a teplovzdušné vykurovanie spojené s núteným vetraním. Pôvodnou myšlienkou pasívnych domov bolo, že by mali mať také nízke tepelné straty, aby sa zaobišli bez bežného vykurovania. Teplo sa malo získavať iba rekuperáciou a pasívnym ziskom solárnej energie. Ale ani v pasívnom dome nevystačíte len so solárnymi ziskami a s teplom vráteným pomocou rekuperácie.

Princípy teplovzdušného vykurovania

Teplovzdušné vykurovanie využíva okolitý vzduch ako médium a miestnosť zohrieva bez medzizásobníka. Na rozdiel od iných typov vykurovania nevyužíva teplovzdušné vykurovanie na svoje teplo medzizásobník, ako je to napríklad pri akumulačných kachliach na nočný prúd. Namiesto toho sa nasáva okolitý vzduch z miestnosti, zohrieva sa a priamo sa odvádza do miestností, ktoré sa majú vykurovať. Je to teda cirkulačné vykurovanie, pri ktorom sa vzduch upravuje v jednom centrálnom zariadení. Ochladený vzduch sa vracia do vetracieho systému a celý kolobeh sa opakuje. Na ohrev vzduchu sa používa horák vo forme olejového, plynového horáka alebo horáka na drevo.

Teplovzdušný vykurovací systém zohrieva dostupné množstvo vzduchu a následne ho rozvádza do miestností. Jeho tepelný výkon je nízky vzhľadom na dostupné množstvo vzduchu a z toho dôvodu sa často používa v objektoch s nízkou spotrebou tepla, ako sú pasívne domy. Pokiaľ sa vyžaduje viac vykurovacieho tepla, musí sa zvýšiť množstvo vzduchu. Teplovzdušné vykurovanie využíva na vykurovanie miestností ako teplonosné médium vzduch. Tepelný výkon je závislý od množstva vzduchu a teplovzdušné vykurovanie má preto zmysel len vtedy, ak má príslušná miestnosť veľmi nízku spotrebu tepla.

Prečo je teplovzdušné vykurovanie vhodné pre pasívne domy?

Teplovzdušné vykurovanie sa často používa tam, kde je nízka spotreba tepla. To sú spravidla dobre izolované domy s vykurovacím zaťažením maximálne 10 Wattov na meter štvorcový. Rekuperácia totiž nie je vykurovanie, je to vetranie s minimálnymi stratami tepla. Ak ju však spojíte s dohrievaním vzduchu, získate teplovzdušné vykurovanie. V pasívnom dome by to väčšinu roka mohlo stať.

Teplovzdušné vykurovanie integrované s riadeným vetraním objektu predstavuje modernú koncepciu, ktorá je využiteľná najmä v dobre zateplených objektoch s nízkou potrebou energie na vykurovanie. Riadené vetranie však vyvoláva zvýšené investičné náklady inštaláciou ďalšieho systému do budovy, preto sa ponúka možnosť spojiť vetranie s vykurovaním, a tak využiť jeden systém dvakrát.

Pokiaľ teplovzdušný vykurovací systém využíva na vykurovanie len vzduch zvonka, hovoríme o vykurovacích systémoch na vonkajší vzduch. Jedna možnosť je primiešanie čerstvého vzduchu, pričom tu vzniká riziko prievanu. Z tohto dôvodu sa teplovzdušné vykurovacie systémy v praxi prevádzkujú s rekuperáciou tepla. Odpadový vzduch pritom predhrieva vonkajší vzduch, vo vykurovacom registri sa zohreje na vysokú teplotu a potom sa privádza do domu prostredníctvom kanálov. Nevzniká riziko prievanu a vlhkosť zostáva na konštantnej úrovni. Teplovzdušné vykurovanie s ventilačnou prevádzkou je systém, pri ktorom by bolo technickým prehreškom nevyužite spätného získavania tepla z odvádzaného vzduchu.

Typy teplovzdušných vykurovacích systémov

Cirkulačné teplovzdušné vykurovanie

Systémy s plne cirkulačnou prevádzkou patria medzi klasické systémy teplovzdušného vykurovania používané v USA, Kanade a v niektorých škandinávskych krajinách. Srdcom tohto systému je teplovzdušný agregát, na ktorý je napojený rozvod vykurovacieho vzduchu do jednotlivých miestností bytu alebo domu. Spätné nasávanie cirkulujúceho vzduchu sa zväčša realizuje v chodbe, transport vzduchu medzi obytnými miestnosťami a chodbou zabezpečujú netesnosti okolo dverí, prípadne vetracie mriežky vo dverách.

Teplovzdušné kotly (angl. furnace) používané v zahraničí sú plynové, olejové alebo elektrické. Skladajú sa vždy z ventilačnej a filtračnej jednotky, ohrievacieho dielu a regulácie. Majú zväčša radiálny ventilátor, ktorý zabezpečuje nízku hlučnosť pri potrebnom tlaku a dopravnom množstve vzduchu. Ohrievací diel pri plynových a olejových agregátoch tvorí horák a výmenník tepla medzi spalinami a ohrievaným vzduchom. Vysokú účinnosť dosahujú jednotky v kondenzačnom vyhotovení, keď sa okrem spalného tepla využíva aj kondenzačné teplo spalín. Použitie kondenzačnej techniky na tento účel je pravdepodobne najlepším spôsobom využitia tohto princípu vo vykurovaní, lebo na rozdiel od teplovodného vykurovania nie je problém s nízkou teplotou ohrievaného média (teplota vykurovacieho vzduchu býva do 50 °C).

Základná regulácia plynovej jednotky zaisťuje bezpečnú prevádzku jednostupňového alebo dvojstupňového horáka vrátane zapaľovacej automatiky bez tzv. večného plamienka. Prevádzková regulácia je zvyčajne jednozónová, podľa pokynov priestorového termostatu vhodne umiestneného v referenčnej miestnosti. V závislosti od klimatických podmienok miesta stavby a požiadaviek budúceho majiteľa sa vždy ráta s možným doplnením ohrievacieho agregátu ďalšími prvkami na klimatizáciu budovy, ako sú zvlhčovač a chladič.

Rozvody teplého vzduchu sa vedú buď v kovových kanáloch v konštrukcii podlahy alebo v pivnici pod stropom, alebo v priestore pôjdu v spiropotrubí. Výustky sú umiestnené v podlahe v každej miestnosti. Potrubie musí byť vzduchotesné, ak sa vedie v nevykurovaných priestoroch, dobre tepelne izolované a navrhnuté s ohľadom na hluk. V rámci diskusie o usadzovaní a vírení prachu možno konštatovať, že cirkulačné teplovzdušné vykurovanie počas prevádzky naopak znižuje prašnosť prostredia, lebo cirkulujúci vzduch sa pri každom prechode teplovzdušným agregátom filtruje. Problematické je iba zapnutie systému po dlhšej prestávke, keď sa naozaj zvíri prach usadený v potrubí. Systémy amerického typu s cirkulačnou prevádzkou neriešia vetranie jednotlivých miestností a sú vhodné pre prízemné domy.

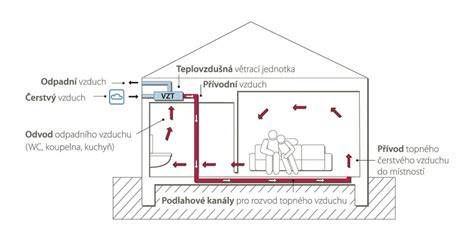

Teplovzdušné vykurovanie s ventilačnou prevádzkou a rekuperáciou

Na rozdiel od systému s cirkulačnou prevádzkou sa tu reguluje prívod čerstvého vzduchu do systému, ktorý zabezpečuje hygienickú výmenu vzduchu v budove. Množstvo privádzaného čerstvého vzduchu sa však môže optimalizovať podľa aktuálnej potreby. Odvádzaný vzduch zväčša nie je nadmerne znečistený mechanickými prímesami, a tak možno uplatniť prakticky všetky známe princípy spätného získavania tepla. Najčastejšie sa používajú doskové rekuperačné výmenníky, ktoré dosahujú účinnosť približne 80 %.

V porovnaní s cirkulačným systémom je distribučná sieť teplovzdušného vykurovania s ventilačnou prevádzkou zložitejšia v tom, že systém by mal zabezpečovať nielen vykurovanie objektu, ale aj jeho vetranie. Aby nedochádzalo k prenosu škodlivín medzi jednotlivými miestnosťami, treba dôsledne vyriešiť prívodné a odvádzacie otvory. Prívody vykurovacieho (a súčasne vetracieho) vzduchu sa umiestňujú do miestností s malou produkciou škodlivín, ako sú obytné miestnosti, šatne a chodby, kým odvádzacie otvory sa umiestňujú do miest so zvýšenou produkciou škodlivín, ako sú WC, kúpeľne a kuchyne. Aj keď sa ventilačná prevádzka navrhuje tak, aby zabezpečila dostatočnú rovnomernú výmenu vzduchu v celom objekte, dopĺňa sa lokálnymi vetracími prvkami pri nárazovej potrebe vetrania, ako sú kuchynský odsávač pár a podtlakové vetranie WC.

Výber zdroja tepla pre teplovzdušné vykurovanie

Diskutovaným problémom pri teplovzdušnom vykurovaní sú teplotné a výkonové parametre zdroja tepla. Vykurovací zdroj treba riešiť tak, aby bol schopný ohrievať čerstvý vonkajší vzduch na požadovanú vnútornú teplotu. Musí byť dostatočne pružný, aby bol schopný ihneď reagovať na zmeny vonkajších podmienok. Podľa druhu primárneho paliva možno použiť zdroje na plyn (zemný aj kvapalný), olej alebo elektrické zdroje.

Plynové a olejové agregáty

Pri použití plynu alebo oleja sa ako najúčinnejšia a najjednoduchšia javí aplikácia plynového teplovzdušného agregátu, aj keď v súčasnosti sa vzhľadom na zakorenené tradície v Európe zväčša inštalujú zariadenia s tradičným plynovým teplovodným kotlom a výmenníkom v teplovzdušnej jednotke. Hlavnou prednosťou tohto riešenia je nielen možnosť použiť teplovodný kotol na ohrev vykurovacieho vzduchu, ale aj vykurovať časť budovy klasickou teplovodnou sústavou a prípadne zabezpečiť ohrev teplej vody alebo vody v bazéne. Vďaka nízkym pracovným teplotám vo všetkých častiach týchto systémov možno uplatniť kondenzačné kotly.

Elektrické zdroje a tepelné čerpadlá

Využiť elektrickú energiu možno dvojako. Najjednoduchšie je uplatnenie odporového ohrevu buď priamo vzduchu, alebo akumulácia tepla do vody a riešenie s hydraulickým prenosom tepla. Druhý spôsob otvára ďalšie možnosti riešenia energetického systému budovy s využitím solárnej energie prostredníctvom teplovodných kolektorov s akumuláciou tepla do vody. V prípade systémov nízkoenergetických domov možno použiť aj tepelné čerpadlá, ktoré odovzdávajú teplo do systému teplovzdušného vykurovania buď priamo (sekundárna strana čerpadla ohrieva priamo vzduch), alebo prostredníctvom hydraulického okruhu (sekundárna strana čerpadla ohrieva vodu a tá pomocou teplovodného výmenníka ohrieva vzduch). Tepelné čerpadlá vzduch - vzduch majú v tomto prípade výhodu v jednoduchšom prepojení na letnú prevádzku, keď možno tepelné čerpadlo využiť v reverznej prevádzke na chladenie.

Krby a kachle v pasívnych domoch

Názory projektantov na krby a kozuby v pasívnych domoch sú protichodné. Kozuby v pasívnych domoch predstavujú skôr doplnkový zdroj tepla, hlavným dôvodom pre ich výber býva to, že poskytujú príjemnú atmosféru. Okrem toho využívajú obnoviteľný zdroj energie a sú zaujímavým doplnkom v interiéri. Isté je, že otvorený kozub sa v pasívnom dome neodporúča - kvôli tepelným mostom a úniku tepla. Ak sa pohľadu do plameňov nechcete vzdať, dobrým riešením sú napríklad akumulačné sálavé kachle, akumulačný sálavý krb alebo liatinová piecka s malou dávkou nakladania. Treba však vyberať tie s nízkym výkonom, aby ste sa v tom teple neroztopili. Dnes už našťastie existujú takéto zariadenia s dostatočne nízkym výkonom (asi 2-6 kW). Takisto sú už vyriešené technické problémy s prívodom vzduchu a odvodom spalín bez ohrozenia tesnosti domu.

Výhody pasívnych domov s teplovzdušným vykurovaním

• 🚀 Veľmi nízka energetická spotreba: Ročná spotreba energie na vykurovanie nepresahuje 15 kWh/m². Ide o výraznú úsporu v porovnaní s tradičnými stavbami. Oproti bežným novostavbám spotrebujú na vykurovanie približne o 90 % menej elektriny, plynu alebo dreva.
• 🌡️ Komfortné vnútorné prostredie: Vďaka rekuperácii vzduchu je v dome neustále čerstvý vzduch, bez prievanov či výkyvov teploty. Povrchy sú v celom dome teplé - rovnomerne sa ohrieva vzduch v interiéri a zo stien neprúdi chlad. Ani v bezprostrednej blízkosti vnútorných stien alebo pri strope v podkroví nie je cítiť prievan.
• 💶 Nižšie náklady na energie: Výsledkom je nižšia mesačná záťaž pre váš rozpočet a vyššia efektivita v dlhodobom horizonte.
• 🌍 Ekologický a zodpovedný prístup: Pasívne domy prispievajú k nižšej uhlíkovej stope a podporujú udržateľný životný štýl. Extrémne nízke nároky na dodané teplo znamenajú nielen finančnú úsporu, ale tiež veľmi nízku spotrebu prírodných zdrojov a emisií vznikajúcich pri výrobe a spotrebovaní tepla.

Nevýhody a úskalia teplovzdušného vykurovania v pasívnych domoch

• 🛠️ Vyššia počiatočná investícia: Kvalitná izolácia, rekuperačné technológie a špičkové okná znamenajú vyššiu vstupnú investíciu. Cena pasívneho montovaného domu je v priemere o 20 % vyššia v porovnaní s normálnym, resp. obyčajným zhotovením nízkoenergetického montovaného domu.
• 🎯 Potreba technickej presnosti: Každý detail, ako je vzduchotesnosť a eliminácia tepelných mostov, rozhoduje o úspechu.
• 👷‍♂️ Skúsený realizačný tím je nevyhnutnosť: Nevyhnutná je precízna montáž.
• Nízky tepelný výkon: Vzduch je v porovnaní s vodou zlým akumulátorom tepla, čo vedie k väčším dimenziám rozvodov pri teplovzdušnom vykurovaní v porovnaní s teplovodným systémom, a teda väčšiemu zásahu systému do stavby.
• Absencia sálavej zložky: Na dosiahnutie tepelnej pohody potrebuje vzhľadom na absenciu sálavej zložky vyššie teploty vzduchu, čo vedie k vyšším tepelným stratám a k odlišnému vnímaniu tepelnej pohody užívateľmi.
• Problémy s hlukom: Hluk je potenciálny problém, najmä pri nevhodne navrhnutých rozvodoch.
• Historická nedôvera: V Európe nájdeme teplovzdušné vykurovanie z dôvodu jeho slabého tepelného výkonu len zriedkavo. Negatívna skúsenosť s teplovzdušným vykurovaním v 60. rokoch minulého storočia viedla k nedôvere.

Porovnanie riešení vykurovania a vetrania v nízkoenergetických domoch
