Izolačný odpor transformátora: Význam, meranie a normy

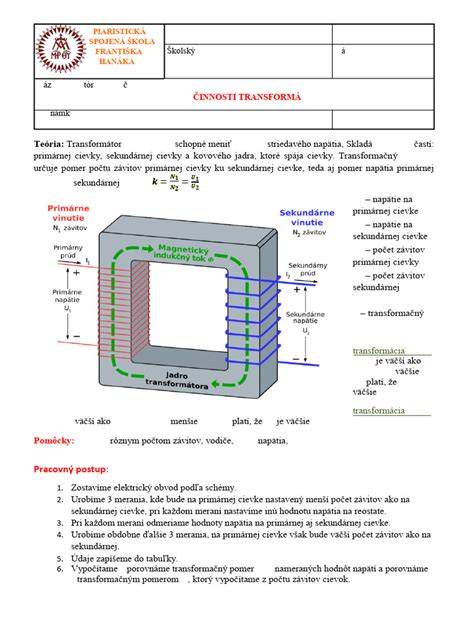

Výkonový transformátor je jedným z najdôležitejších energetických zariadení v elektrárňach, rozvodniach a energetických oddeleniach. Je to zariadenie na prenos a konverziu energie.

Izolácia slúži ako bariéra medzi elektrickými vodičmi a krytom transformátora, ktorá bráni elektrickému úniku a zabezpečuje bezpečný a efektívny prenos energie.

Izolačný odpor sa definuje podľa STN 34 6460 ako pomer konštantného jednosmerného napätia pripojeného na vybitú izoláciu a prúdu, ktorý preteká izoláciou v dohodnutom čase.

Meranie izolačného odporu transformátora je dôležitou úlohou, ktorú je potrebné pravidelne vykonávať, aby sa zabezpečila bezpečnosť a spoľahlivosť transformátora.

Izolačný odpor transformátora udáva kvalitu použitého izolačného materiálu a vyjadruje úroveň účinnosti izolačného systému obklopujúceho vinutie.

Význam testovania izolačného odporu

Testovanie rezistencie na izoláciu je základný diagnostický nástroj, ktorý sa používa na hodnotenie stavu izolácie v rámci transformátora rozvodne.

V priebehu času sa izolácia môže degradovať v dôsledku faktorov, ako je starnutie, vniknutie vlhkosti, prehrievanie a elektrické napätie.

Pravidelné testovanie rezistencie na izoláciu je nevyhnutné na udržanie spoľahlivosti a bezpečnosti transformátorov rozvodní.

• Skorá detekcia porúch: Dokáže zistiť skoré príznaky degradácie, ako je vstup vlhkosti alebo prehrievanie.
• Prediktívna údržba: Umožňuje operátorom monitorovať stav izolácie v priebehu času a identifikovať trendy.
• Zlepšená bezpečnosť: Dobre udržiavaný transformátor s dobrou integritou izolácie znižuje riziko elektrických zlyhaní.

Zemná nádobová ochrana a požiadavky na izolačný odpor

Ako jedna z ochrán veľkých transformátorov s účinne uzemneným uzlom vinutia sa okrem iných používa aj tzv. zemná nádobová ochrana (niekedy nazývaná aj kostrová).

Silový transformátor resp. jeho nádoba je voči zemi uložená izolovane na izolačnej podložke - obvykle sklotextitových doskách.

Nádoba je spojená so zemniacou sústavou zemniacim vodičom prechádzajúcim cez prievlakový merací transformátor prúdu.

Pri poruche (skrate) kedy prechádza prúd cez nádobu a prievlakový transformátor do zeme zapôsobí táto ochrana a odstaví celé trafo.

Aby ochrana nepôsobila chybne aj pri skratoch v pomocných obvodoch (ventilátory, čerpadlá, osvetlenie, regulácia, ...), musia byť všetky prívody k týmto spotrebičom tiež vedené spolu s uzemňovacím vodičom nádoby cez prievlakový transformátor.

Aby ochrana správne fungovala musí byť medzi nádobou a zemou dodržaný dostatočný izolačný odpor.

Faktory ovplyvňujúce meranie izolačného odporu

Niekoľko faktorov môže ovplyvniť výsledky testu izolačnej rezistencie a pri interpretácii údajov je nevyhnutné ich zvážiť:

• Teplota: Izolačný odpor transformátora je závislý od teploty, pričom odpor sa zvyšuje s teplotou.
• Vlhkosť: Dokonca aj malé množstvo vlhkosti môže výrazne znížiť odolnosť v oblasti izolácie.
• Kontaminácia povrchu: Nečistoty a prach môžu vytvoriť vodivú cestu, čo vedie k nižšiemu meranému odporu.
• Testovacie napätie: Vyššie testovacie napätia môžu spôsobiť, že izolácia sa stane vodivejšou.

Metódy merania izolačného odporu transformátora

Meraním izolačného odporu, absorpčného pomeru a polarizačného indexu vinutia je možné efektívne kontrolovať celkovú vlhkosť izolácie transformátora, vlhkosť a nečistoty na povrchu dielov, ako aj prienik koncentrovaných defektov, ako je poškodenie porcelánovej fľaše, spojenie vedenia a plášťa a kovové uzemnenie karosérie auta.

Skúsenosti ukázali, že počet zmien izolačného odporu pred a po vysušení izolácie transformátora je oveľa väčší ako počet zmien uhla dielektrickej straty.

Preto sa v procese sušenia transformátora merač vysokého odporu používa hlavne na meranie izolačného odporu a absorpčného pomeru, aby sa pochopila izolácia.

Pri meraní izolačného odporu vinutia v skúšobnom postupe by sa mal postupne merať odpor každého vinutia voči zemi a ostatným vinutiam.

Metóda 1: Megger Test

Najbežnejšou metódou používanou na meranie izolačného odporu transformátora je test Megger.

Pomocou meggera môžeme merať izolačný odpor transformátora vytvorením vysokonapäťového nízkoprúdového jednosmerného náboja cez izolačný materiál transformátora.

To spôsobí, že sa odoberie malý prúd a potom sa vykoná meranie odporu.

Výsledky Meggerovho testu sú zvyčajne vyjadrené v megaohmoch (MΩ).

Prijateľné hodnoty izolačného odporu pre transformátory sa líšia v závislosti od menovitého napätia transformátora.

Metóda 2: Test polarizačného indexu

Test polarizačného indexu (PI) je ďalšou metódou používanou na meranie izolačného odporu transformátora.

PI test sa používa na zistenie stavu izolačného systému transformátora a jeho schopnosti zabezpečiť bezpečnosť a chrániť transformátor pred poškodením v dôsledku elektrických porúch.

Pri tomto teste sa izolačný odpor meria v dvoch časových intervaloch, zvyčajne po 10 minútach a 1 minúte.

PI sa potom vypočíta tak, že sa vezme pomer izolačného odporu nameraného po 10 minútach k izolačnému odporu nameranému po 1 minúte.

Metóda 3: Krokový test napätia

Skúška krokového napätia je metóda merania izolačného odporu transformátora privedením stupňovitého jednosmerného napätia na vinutie a meraním výsledného prúdu.

Tento test sa používa na posúdenie izolačného stavu transformátora a môže odhaliť prípadné slabé miesta v izolačnom systéme.

Počas skokového napäťového testu sa napätie zvyšuje vo vopred určených krokoch a meria sa výsledný prúd.

Izolačný odpor sa potom vypočíta na základe prúdu nameraného v každom kroku.

Výsledky tohto testu sú komplikované na interpretáciu a je lepšie ich nechať na skúsených odborníkov.

Postup vykonávania Megger testu pre suché transformátory

Testovanie izolačného odporu je obzvlášť dôležité pre transformátory suchého typu, aby sa zabezpečila ich dlhodobá spoľahlivosť a bezpečnosť.

Izolácia v transformátore je to, čo udržuje elektrický prúd prúdiaci na správnych miestach a zabraňuje krátkemu obvodu a iným elektrickým problémom.

V priebehu času sa izolácia môže degradovať v dôsledku faktorov, ako je teplo, vlhkosť a mechanické napätie.

Pravidelnou kontrolou izolačného odporu môžete chytiť akékoľvek skoré príznaky zhoršenia izolácie a prijať preventívne opatrenia skôr, ako dôjde k významnému zlyhaniu.

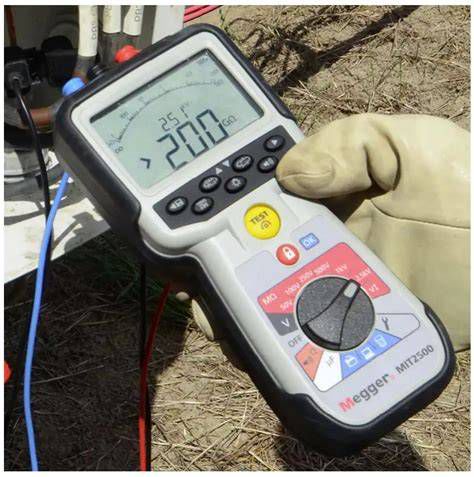

Príprava na testovanie

Predtým, ako začnete kontrolovať izolačnú odolnosť, musíte zhromaždiť niekoľko nástrojov.

Najdôležitejšie je tester izolácie rezistencie, známy tiež ako Megger.

Megger je navrhnutý na meranie odporu izolácie pri špecifickom testovacom napätí.

Budete tiež potrebovať sadu izolovaných testovacích vodičov na pripojenie Megger k transformátora.

Bezpečnostné opatrenia a príprava zariadenia

Predtým, ako pripojíte Megger k transformátora, musíte podniknúť niekoľko krokov.

Najprv sa uistite, že transformátor je úplne de - napájaný.

To znamená vypnúť všetky zdroje energie spojené s ním a čakať na rozptyľovanie zvyškového náboja.

Ďalej vyčistite terminály transformátora a prípojnice.

Nečistoty, prach a vlhkosť na termináloch môžu ovplyvniť presnosť merania izolačného odporu.

1. Príprava experimentálnych prístrojov, meračov a nástrojov by mala byť v rámci kvalifikovaného obdobia.
2. Skontrolujte a otestujte plášť produktu, aby ste sa uistili, že je spoľahlivo uzemnený.
3. Na vybitie testovaného zariadenia použite izolovanú ovládaciu tyč s uzemňovacím vodičom.
4. Po vybití odstráňte vysokonapäťové, strednonapäťové a nízkonapäťové vedenia testovaného zariadenia a evakuujte ostatných pracovníkov údržby z miesta.
5. Skontrolujte vzhľad vzorky a odstráňte nečistoty na povrchu.
6. Nainštalujte testovacie ploty okolo testovacieho miesta av prípade potreby pošlite špeciálne kryty.

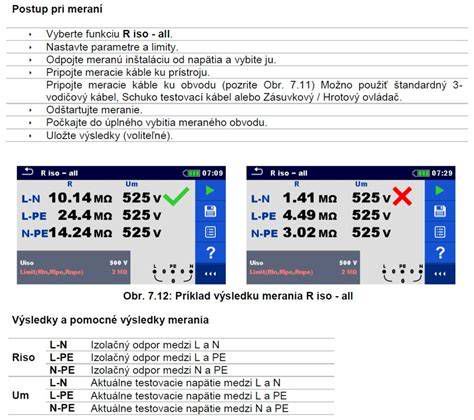

Pripojenie Meggera a meranie

Teraz je čas pripojiť Megger k transformátora.

1. Identifikujte vinutia: Transformátor suchého typu má zvyčajne primárne a sekundárne vinutie.
2. Pripojte testovacie vodiče: Pripojte jeden testovací náskok Megger k vinutiu, ktorý chcete testovať, a druhý vedie k zemi alebo druhému vinutiu, v závislosti od toho, čo meríte.
3. Nastavte testovacie napätie: Väčšina meggerov vám umožňuje vybrať testovacie napätie.
4. Pre transformátory typu suchého typu je bežné testovacie napätie 500 V alebo 1000 V.
5. Merať: Akonáhle sú testovacie vodiče pripojené a nastaví sa testovacie napätie, spustite Megger.
6. Megger aplikuje testovacie napätie na izoláciu na konkrétne obdobie, zvyčajne 60 sekúnd.
7. Zaznamenať výsledky: Zapíšte hodnoty izolačného odporu, ktoré ste merali.

Pri meraní izolačného odporu vinutia v skúšobnom postupe by sa mal postupne merať odpor každého vinutia voči zemi a ostatným vinutiam.

Interpretácia výsledkov Megger testu a frekvencia testovania

Čo znamenajú hodnoty rezistencie na izoláciu?

Neexistujú žiadne tvrdé a - rýchle pravidlá, pretože prijateľné hodnoty odporu izolácie sa môžu líšiť v závislosti od veľkosti, veku a prevádzkových podmienok transformátora.

Ako všeobecné usmernenie by však zdravý transformátor suchého typu mal mať izolačnú odolnosť najmenej 1 megohm na kilovolt menovité napätie.

Ak je hodnota rezistencie na izoláciu výrazne nižšia ako očakávaná hodnota, môže to naznačovať problém s izoláciou.

Môže to byť spôsobené vkrývkou vlhkosti, poškodenia izolácie alebo kontaminácie.

Izolačný odpor je najzákladnejším indexom izolácie elektrických zariadení a elektrických obvodov.

Ako často by ste mali skontrolovať izolačnú odolnosť transformátora suchého typu?

Opäť to záleží na niekoľkých faktoroch, ako je operačné prostredie a využitie transformátora.

Spravidla je dobré vykonať test izolačného odporu najmenej raz ročne.

Ak zistíte, že izolačný odpor vášho suchého typu transformátora je nízky, nepropadajte panike.

Existuje niekoľko krokov, ktoré môžete podniknúť na zlepšenie odolnosti proti izolácii.

Jednou z najbežnejších príčin nízkej izolačnej odolnosti je vlhkosť.

Ak izolačný odpor zostáva po sušení nízky, mohlo by to byť spôsobené poškodením izolácie.

V tomto prípade možno budete musieť nahradiť poškodenú izoláciu alebo celý transformátor.

Kontrola izolačného odporu transformátora suchého typu je dôležitou súčasťou jeho údržby.

Podľa krokov uvedených v tomto blogovom príspevku môžete zabezpečiť, aby váš transformátor fungoval bezpečne a efektívne.

Ak ste na trhu s novým transformátorom suchého typu, ponúkame širokú škálu možností vrátane Transformátor suchého typu 2000kva a Suchý transformátor kva.

Naše transformátory sú postavené podľa štandardov najvyššej kvality a dodávajú sa s vynikajúcou podporou predaja.

Ak máte akékoľvek otázky alebo by ste chceli diskutovať o svojich konkrétnych požiadavkách, neváhajte a oslovte. Transformer Engineering: Dizajn, technológia a diagnostika G.

Štandardy a odporúčané hodnoty izolačného odporu

Interpretácia výsledkov testu izolačného odporu si vyžaduje dôkladné pochopenie návrhu transformátora, prevádzkových podmienok a historických testovacích údajov.

Zriadenie počiatočnej základnej hodnoty pre nový transformátor je nevyhnutné.

Pri skúške odovzdania nízkonapäťových elektrických zariadení by izolačný odpor motorov, zariadení na rozvod energie a rozvodov elektrickej energie pri izbovej teplote nemal byť nižší ako 0,5 MΩ (v prípade zariadení a vedení v prevádzke by izolačný odpor nemal byť menší ako 1MΩ/kV).

Izolačný odpor nízkonapäťových elektrických spotrebičov a ich spojovacích káblov a sekundárnych obvodov by vo všeobecnosti nemal byť nižší ako 1MΩ; v relatívne vlhkom prostredí by izolačný odpor nemal byť nižší ako 0,5 MΩ; izolačný odpor malej zbernice sekundárneho obvodu by nemal byť nižší ako 10MΩ.

Izolačný odpor ručného elektrického náradia triedy I nesmie byť nižší ako 2MΩ.

Tabuľka: Odporúčané minimálne hodnoty izolačného odporu

Testovacia norma izolačného odporu

1. Skúška izolačného odporu vysokonapäťového zariadenia na rozvod energie

• Izolačný odpor pohyblivej časti, skúšaný 2500V meračom chvenia, nie je menší ako 1MΩ.
• Izolačný odpor vysokonapäťového hlavného obvodu nie je menší ako 250MΩ.

2. Skúška izolácie striedavého motora

• Ak je menovité napätie statora vyššie ako 1000V, na meranie použite trepačku 2500V, stator nie je menší ako 1MΩ a odpor rotora nie je menší ako 0,5 MΩ.
• Ak je menovité napätie statora nižšie ako 1000V, na meranie použite trepačku 1000V a izolačná hodnota nesmie byť menšia ako 0,5 MΩ.
• Ak je menovité napätie statora nižšie ako 500V, na meranie použite trepačku 500V a izolačná hodnota nesmie byť menšia ako 0,5 MΩ.

3. Skúška izolačného odporu po oprave striedavého motora

• Po oprave motor meria izolačný odpor medzi fázami viovania a fázami a zemou.
• V prípade motorov pod 500 V nie je izolačný odpor po oprave menší ako 1 MΩ a v prípade motorov nad 500 V nie je izolačný odpor vinie po oprave menší ako 5 MΩ.

4. Skúška odolnosti káblovej izolácie

• Izolačný odpor novo inštalovaného kábla nesmie byť menší ako 50 MΩ;
• V prevádzke nesmie byť izolačný odpor vysokonapäťových káblov menší ako 2 MΩ a nízkonapäťové káble nesmú byť menšie ako 0,5 MΩ.
• Pri meraní izolačného odporu kábla by sa mal odpojiť napájací zdroj a strana zaťaženia.
